Hirth-Verzahnung

Leistungsmerkmale

  • Berechnung der Geometrie und Festigkeit von Hirth-Verzahnungen
  • Unterstützung verschiedener Sonderfälle
  • Ermittlung von Axialkraft, Vorspannkraft, zulässiger Flächenpressung, Sicherheiten bei maximaler Belastung
  • Übliche Abmessungen aus der Datenbank auswählbar
  • Werkstoffdatenbank für Werkstoffauswahl
  • Ermittlung der zulässigen Pressungen aus Werkstoffkennwerten
  • Ausgabe von CAD-Daten über eAssistant 3D-CAD-PlugIns
  • Detailliertes Protokoll im HTML- und PDF-Format

Beschreibung

Mit dem Modul kann die Geometrie und Festigkeit von Hirth-Verzahnungen berechnet werden. Mit Eingabe der Zähnezahl, Außen- und Innendurchmesser, Flankenwinkel und Zahnfußradius wird automatisch die Geometrie bestimmt. Dabei werden auch verschiedene Sonderfälle der Hirth-Verzahnung unterstützt.

Zusätzlich zur Geometrie werden Axialkraft, Vorspannkraft sowie die zulässige Flächenpressung und die entsprechenden Sicherheiten bei maximaler Belastung ermittelt.

Darüber hinaus lassen sich übliche Abmessungen auf Knopfdruck aus einer integrierten Datenbank auswählen. Hier sind Durchmesser von 50 bis 900 mm wählbar – jeweils mit passender Zähnezahl, Innendurchmesser und Zahnfußradius.

Die zulässigen Pressungen werden aus den Werkstoffeigenschaften ermittelt. Vorhandene Werkstoffe stehen auf einfache Weise aus der integrierten Werkstoffdatenbank zur Auswahl. Zusätzlich können auch individuelle Werkstoffe für die Berechnung eingegeben werden.

Die Berechnungsergebnisse werden dem Anwender bereits während der Eingabe in der Ergebnisübersicht angezeigt. Nach Abschluss der Berechnung kann der Anwender ein Protokoll generieren. Das Protokoll enthält alle relevanten Eingabedaten und Ergebnisse und ist im HTML- sowie im PDF-Format verfügbar.

Die Ausgabe eines 3D-Modells der Hirth-Verzahnung ist direkt in einem 3D-CAD-System über die eAssistant CAD-PlugIns möglich.

Eingabe der Geometriedaten

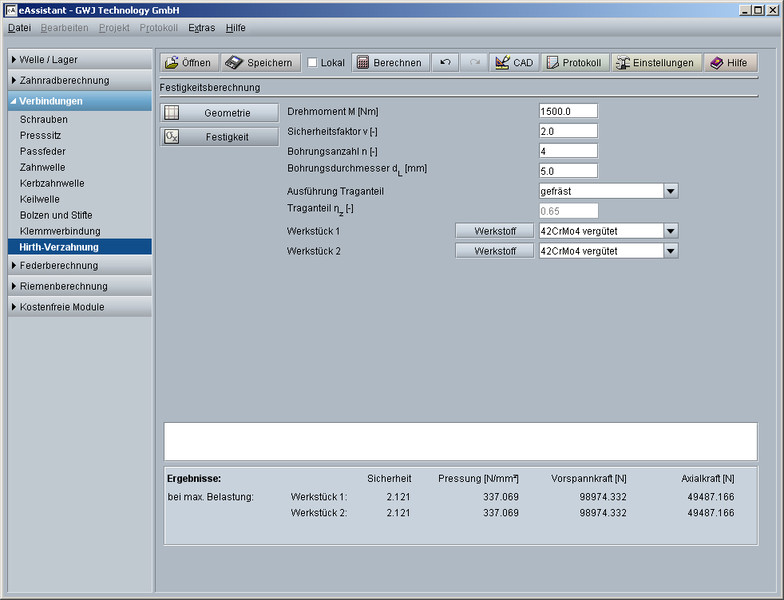

Berechnung der Festigkeit

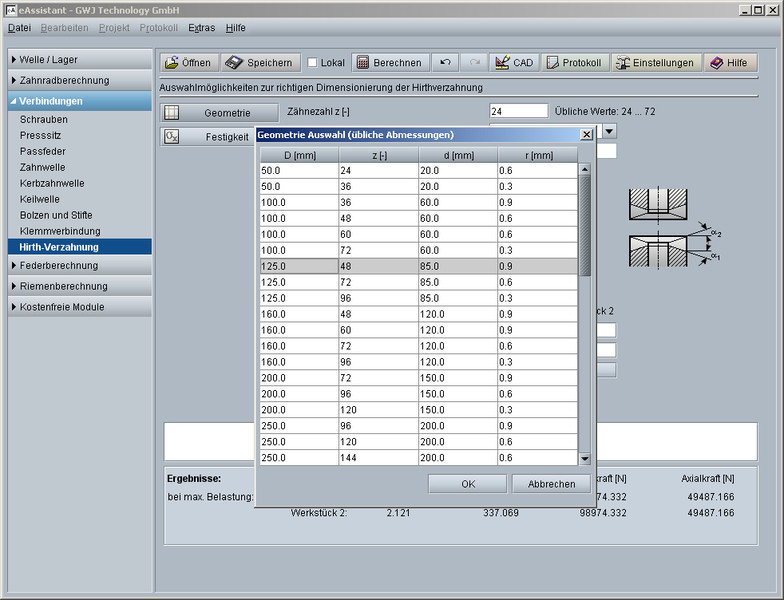

Auswahl der Geometrie

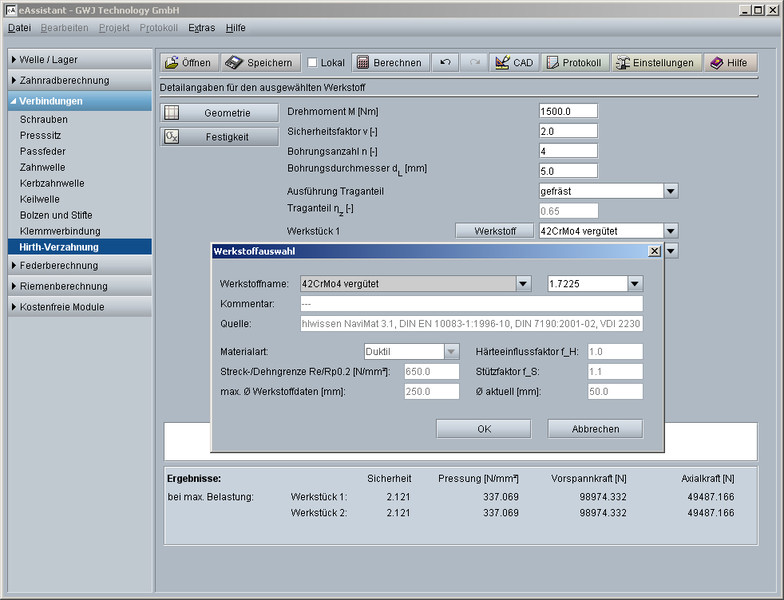

Werkstoffdatenbank

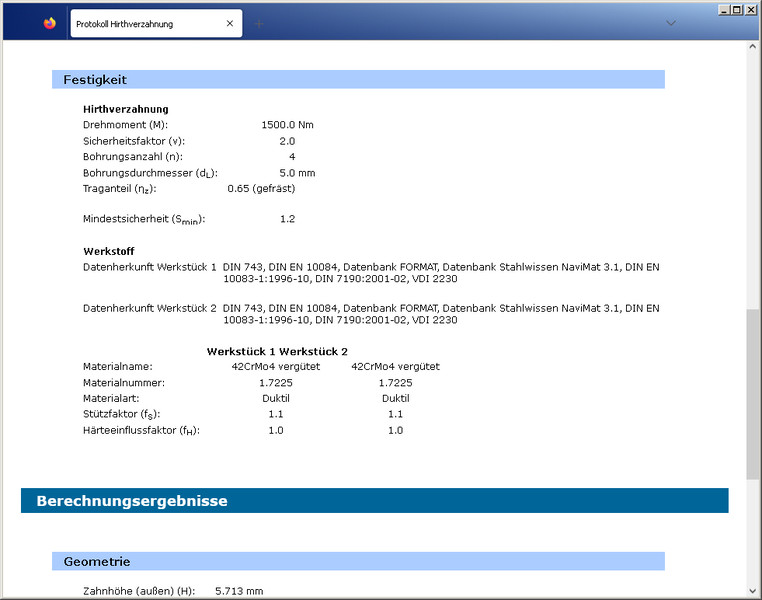

Berechnungsprotokoll
