Kerbzahnverbindungen nach Niemann

Leistungsmerkmale

  • Festigkeitsberechnung nach Niemann für Kerbzahnprofile nach DIN 5481
  • genormte Abmessungen aus der Datenbank auswählbar
  • Profilsuchfunktion für schnelle Auswahl
  • Berücksichtigung unterschiedlicher Lastein- bzw. -ableitungen mit Lastverteilungsfaktor nach DIN 6892
  • Auslegungsfunktionen
  • Berücksichtigung von Lastspitzen und Wechseldrehmoment
  • Ermittlung der zulässigen Pressungen aus Werkstoffkennwerten
  • detailliertes Protokoll im HTML- und PDF-Format

Beschreibung

Mit dem Modul Kerbverzahnung kann die Festigkeitsberechnung von Welle-Nabe-Verbindungen mit Kerbzahnprofilen nach DIN 5481 durchgeführt werden. Die Berechnung erfolgt nach Niemann „Maschinenelemente“ Band 1, Ausgabe 2001. Die Abmessungen können bequem aus einer Datenbank ausgewählt oder über die Profilsuche schnell identifiziert werden. Von der Norm abweichende Profile können für die Berechnung vorgegeben werden.

Die zulässigen Pressungen werden aus den Werkstoffeigenschaften ermittelt. Vorhandene Werkstoffe stehen auf einfache Weise aus der integrierten Werkstoffdatenbank zur Auswahl. Zusätzlich können auch individuelle Werkstoffe für die Berechnung eingegeben werden. Für unterschiedliche Lastein- bzw. ableitungen wird der Lastverteilungsfaktor auf der Basis geometrischer Vorgaben des Anwenders analog der DIN 6892 berechnet. Die Anzahl Lastspitzen und die Art eines vorhandenen Wechseldrehmomentes können für die Berechnung ebenfalls angegeben werden.

Eine optimale Unterstützung erhält der Anwender darüber hinaus durch Auslegungsfunktionen für das Betriebsnenndrehmoment, das maximale Lastspitzendrehmoment oder die tragende Länge.

Die Sicherheiten und Pressungen bei der Betriebsbelastung und bei der maximalen Belastung für Welle und Nabe werden bereits während der Eingabe übersichtlich in der Ergebnisübersicht angezeigt. Zur Dokumentation der Berechnung bekommt der Anwender ein Berechnungsprotokoll. Dieses enthält die Angabe der Berechnungsmethode, die Eingabedaten und die detaillierten, nachvollziehbaren Ergebnisse. Das Protokoll steht sowohl im HTML- als auch im PDF-Format zur Verfügung.

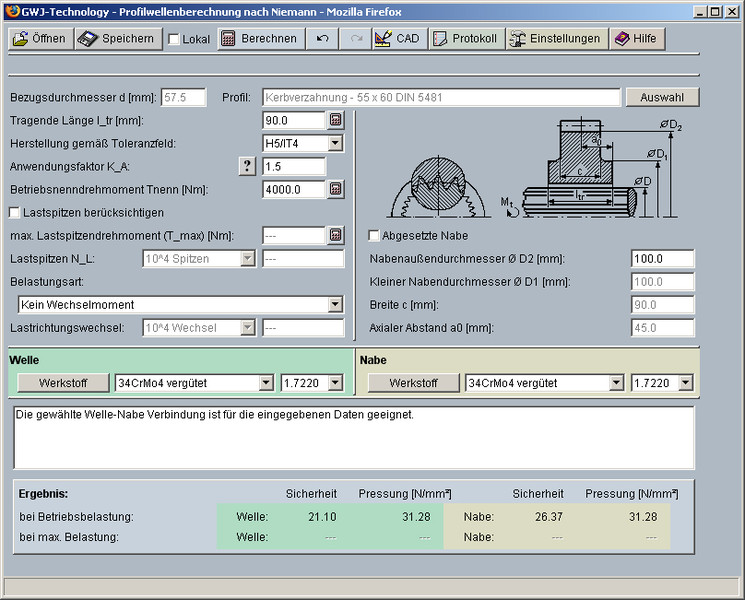

Kerbzahnverbindung nach Niemann

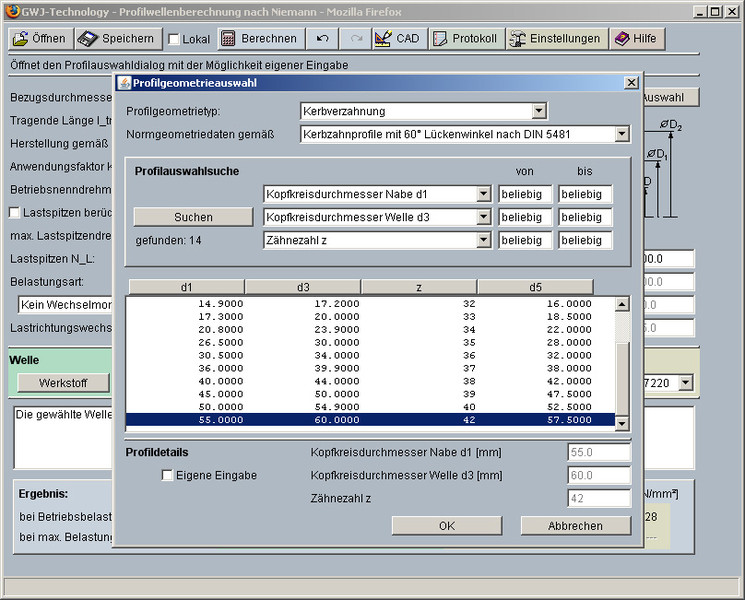

Profilgeometrieauswahl

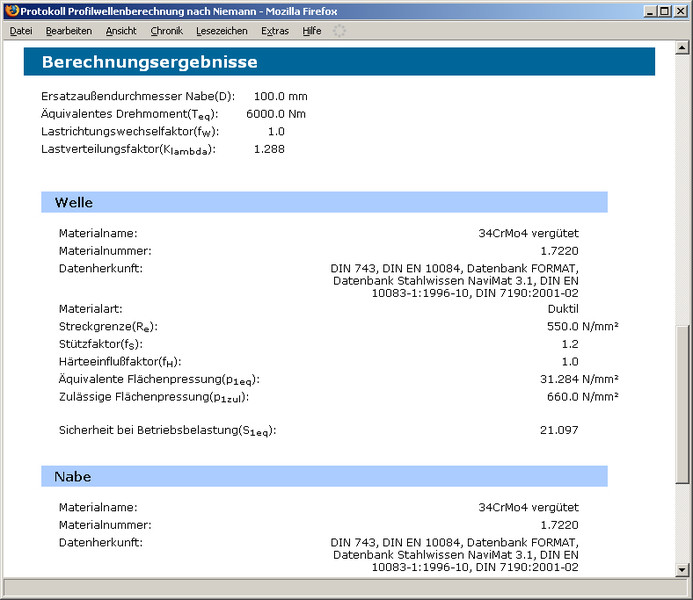

Berechnungsprotokoll

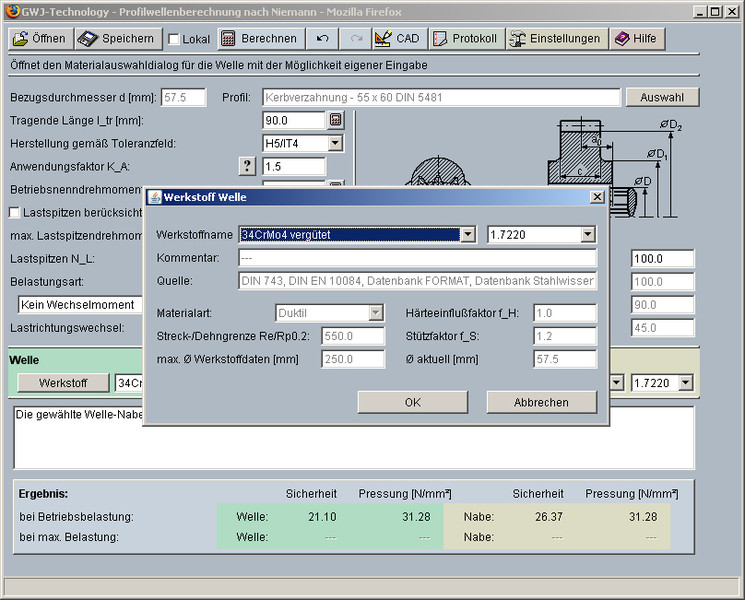

Werkstoffauswahl
