1.1 Berechnungsbeispiele: Wälzlager nach DIN ISO 281

1.1.1 Berechnungsmodul starten

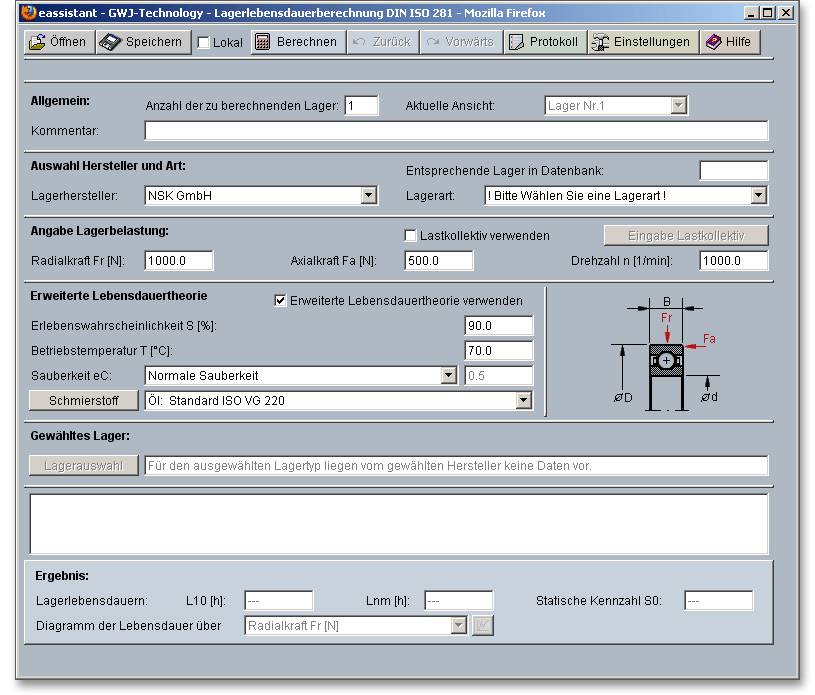

Melden Sie sich auf der Startseite www.eAssistant.eu mit Ihrem Benutzernamen und Ihrem Passwort an. Öffnen Sie das Berechnungsmodul aus dem Listenfenster „Berechnungstyp“ im Project Manager.

PIC


Abbildung 1.1: Berechnungsmodul

1.1.2 Erstes Berechnungsbeispiel

Lagerung der Seilrolle einer Hakenflasche

Der Seilumschlingungswinkel beträgt bei Rollen von Hakenflaschen 180∘ . Auf die Lagerung wirkt daher der doppelte Seilzug. Die Axialkräfte und das von ihnen herrührende Moment sind klein. Sie müssen erst bei einem Schrägzug von 5∘ bei der Berechnung der Lebensdauer berücksichtigt werden. Die Stützbasis zur Aufnahme des Moments erhält man durch zwei Rollkörperreihen in einem Lager oder durch zwei Lager nebeneinander. In dem folgenden Beispiel soll nun die nominelle sowie die erweiterte Lebensdauer eines Lagers berechnet werden.

Dieses Berechnungsbeispiel haben wir entnommen aus: J. Brändlein: Die Wälzlagerpraxis: Handbuch zur Berechnung und Gestaltung von Wälzlagern (1995, S. 466-470).

Die Eingabedaten werden wie folgt vorgegeben:

Belastung pro Lager 65 kN

Lagerart einreihiges Kegelrollenlager

Drehzahl n 30 min- 1

Eingebaute Lager abgedichtetes Kegelrollenlagerpaar (100 x 150 x 67)

For-Life Schmierung Schmierfett mit EP-Additiven

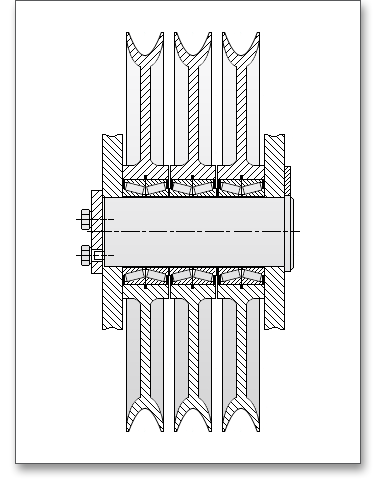

Seilenrollenlagerung einer Hakenflasche mit abgedichtetem Kegelrollenlagerpaar (Abbildung aus: J. Brändlein: Die Wälzlagerpraxis, S. 467):

PIC


Abbildung 1.2: Seilrollenlagerung

1.1.3 Durchführung der Berechnung

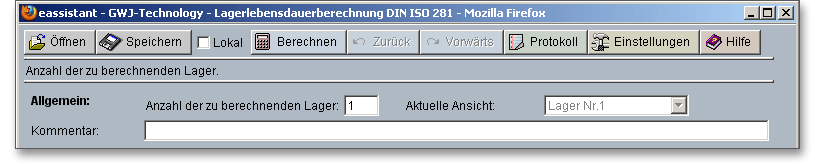

Bestimmen Sie die Anzahl der Lager

In diesem Beispiel möchten wir von dem Kegelrollenlagerpaar ein Lager berechnen. Da standardmäßig bereits ein Lager angezeigt wird, brauchen Sie die Anzahl der zu berechnenden Lager nicht verändern. In das vorgesehende Kommentarfeld können Sie Ihre eigene Beschreibung hinzufügen, z.B. Seilrollenlagerung.

PIC


Abbildung 1.3: Zu berechnende Lager

Wählen Sie den Hersteller und die Lagerart

In der Datenbank stehen Ihnen fast 20.000 Lager verschiedener Hersteller zur Verfügung. Wählen Sie für unser Beispiel den Hersteller „SKF“ aus. Für die Lagerart wählen Sie das einreihige Kegelrollenlager aus der Listbox.

PIC


Abbildung 1.4: Auswahl des Herstellers und der Lagerart

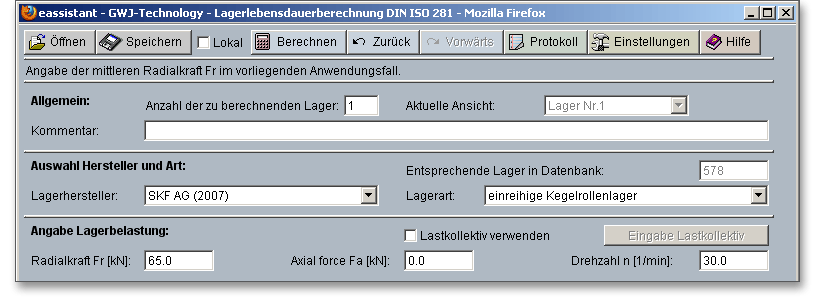

Angabe der Lagerbelastung

Geben Sie jetzt die Eingabedaten für die Lagerbelastung ein. Achten Sie darauf, dass die Eingabewerte in kN eingetragen werden. Die Einheit können Sie bequem mit der rechten Maustaste umschalten.

PIC


Abbildung 1.5: Daten für die Lagerbelastung in kN

Lagerauswahl

Um in die Lagerdatenbank zu gelangen, klicken Sie auf den Button „Lagerauswahl“.

PIC


Abbildung 1.6: Button „Lagerauswahl“

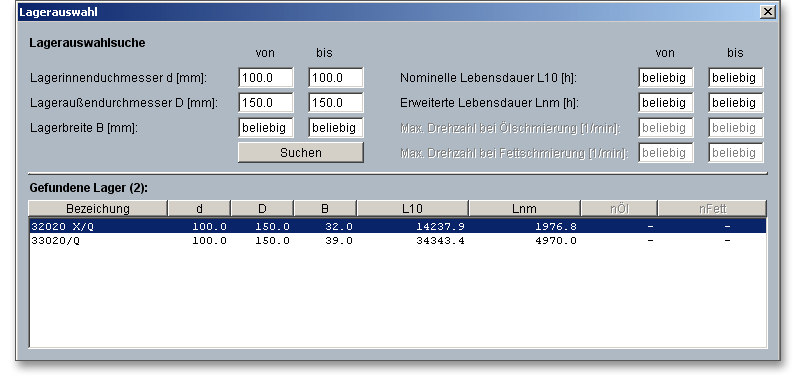

Im Augenblick befinden sich „578“ Lager in der Datenbank, die Ihnen zur Verfügung stehen. Sie haben allerdings die Möglichkeit, die Lagersuche einzuschränken, da Sie die Größen des Lagerinnen- und Lageraußendurchmesser vorgegeben haben. Um die Anzahl der passenden Lager zu reduzieren, geben Sie die Werte für den Lagerinnen- und Lageraußendurchmesser ein und klicken Sie auf den Button „Suchen“.

Lagerinnendurchmesser = 100 mm

Lageraußendurchmesser = 150 mm

Wählen Sie das Lager „32020 X/Q“ aus und klicken Sie auf den Button „OK“, um das gewählte Lager in die Hauptmaske zu übernehmen.

PIC


Abbildung 1.7: Gefundene Lager

1.1.4 Ergebnisse

Nominelle Lebensdauer

Wenn Sie das Lager definieren, so wird die Berechnung sofort durchgeführt. Es wird nach jeder abgeschlossenen Eingabe sofort neu durchgerechnet. Als Berechnungsergebnisse erhalten Sie zunächst die nominelle Lebensdauer sowie die statische Kennzahl.

PIC

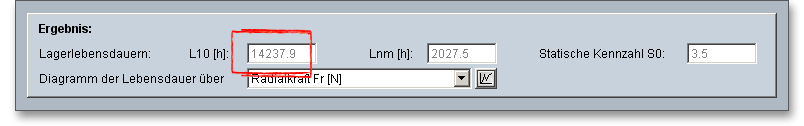

Abbildung 1.8: Ergebnis für die nominelle Lebensdauer

Als Ergebnis erhalten Sie die nominelle Lebensdauer L
 10  = 14.237,9 h

Bei Seilrollen strebt man im Allgemeinen die Lebensdauer von 5.000 bis 20.000 h an. Die Lagerung ist somit ausreichend dimensioniert. Für dieses Beispiel werden Sie in dem Meldungsfenster einen Hinweis erhalten. In diesem Fall können Sie diese Meldung ignorieren. Das richtige Axialspiel und damit die notwendige Axialkraft für das Kegelrollenlagerpaar ergibt sich, wenn das Innenringpaar zusammengespannt wird.

PIC

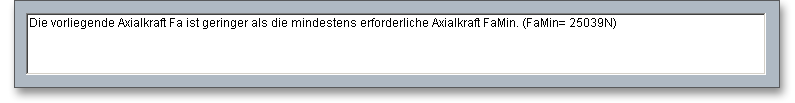

Abbildung 1.9: Meldungsfenster

Erweiterte Lebensdauer

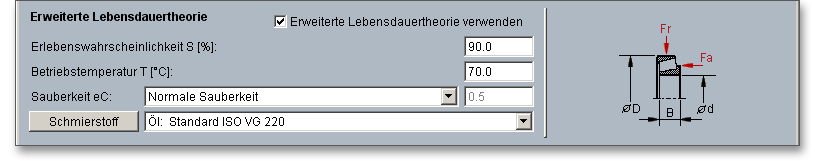

Nachdem Sie das Ergebnis für die nominelle Lebendauer errechnet haben, betrachten Sie anschließend unter den vorliegenden Betriebsbedingungen (Schmierung, Sauberkeit) die erweiterte Lebensdauer Lnm  . Die Option „Erweiterte Lebensdauertheorie verwenden“ ist standardmäßig aktiviert.

PIC


Abbildung 1.10: Erweiterte Lebensdauertheorie

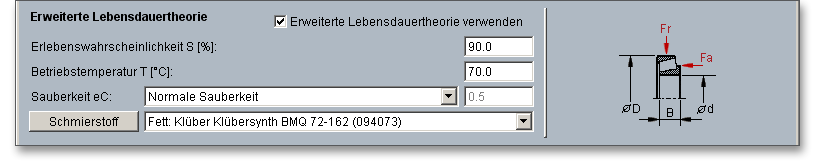

Sie können jetzt Ihre Werte für die Erlebniswahrscheinlichkeit und die Sauberkeit angeben sowie einen Schmierstoff festlegen. Für den Schmierstoff wählen Sie das Klüber-Fett „Klübersynth BMQ 72-162 (094073)“. Wählen Sie den Schmierstoff jetzt direkt aus der Listbox aus. Benötigen Sie detaillierte Informationen zum Schmierstoff, dann klicken Sie auf den Button „Schmierstoff“.

PIC


Abbildung 1.11: Auswahl des Schmierstoffes

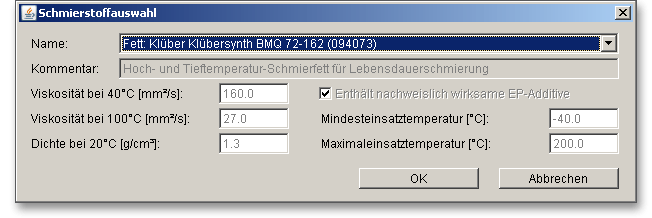

In der Schmierstoffdatenbank können Sie sehen, dass das Fett wirksame EP-Additive enthält.

PIC


Abbildung 1.12: Schmierstoffdatenbank

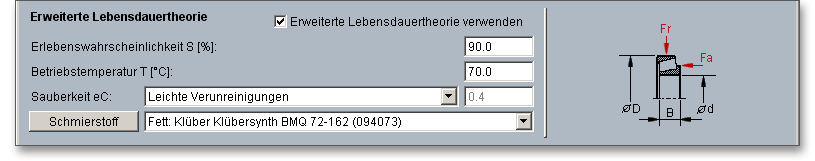

Als nächstes müssen Sie den Einfluss möglicher Verunreinigungen über den Sauberkeitsfaktor abschätzen. Für herstellerseits abgedichtete und gefettete Lager (For-Life-Schmierung) kann man eigentlich von „Größter Sauberkeit“ ausgehen. Doch da während der gesamten Betriebszeit ein gewisser Verschleiß an den Dichtungen auftreten könnte, der geringe Verunreinigungen in das Lager gelangen lässt, so wird in diesem Fall von „Leichten Verunreinigungen“ ausgegangen. Wählen Sie aus der Listbox „Leichte Verunreinigungen“ aus.

PIC


Abbildung 1.13: Leichte Verunreinigungen

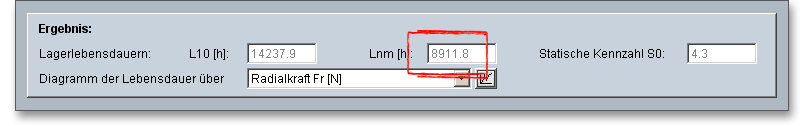

Sie bekommen sofort das Ergebnis für die erweiterte Lebensdauer angezeigt.

PIC


Abbildung 1.14: Erweiterte Lebensdauer

Somit beträgt die erweiterte Lebensdauer L
 nm  = 8.911,8 h.

Die erweiterte Lebensdauer L
 nm  liegt hier also in der Größenordnung der nominellen Lebensdauer L
10 .

Hinweis: Bewegen Sie sich mit den Pfeiltasten Ihrer Tastatur in der Listbox für die Sauberkeit nach oben oder unten, bekommen Sie für die erweiterte Lebensdauer sofort das Ergebnis angezeigt und können so genau sehen, wie sich die erweiterte Lebensdauer durch die unterschiedlichen Sauberkeiten verändert. Auch in der Listbox der Schmierstoffe können Sie sich anhand der Pfeiltasten bewegen.

1.1.5 Dokumentation: Protokoll

Klicken Sie am Ende Ihrer Berechnung auf den Button „Protokoll“.

PIC


Abbildung 1.15: Button „Protokoll“

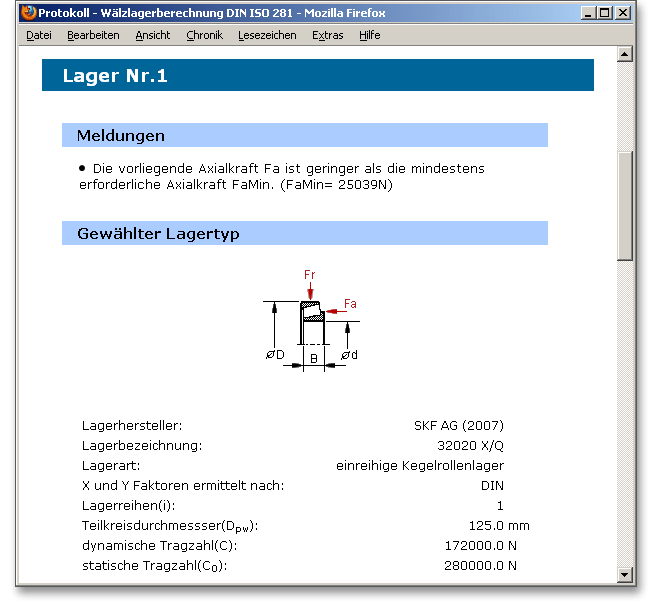

Das Protokoll enthält ein Inhaltsverzeichnis. Hierüber lassen sich die gewünschten Ergebnisse schnell aufrufen. Es werden Ihnen alle Eingaben, Ergebnisse, graphische Darstellungen sowie Diagramme aufgeführt. Das Protokoll steht Ihnen im HTML- und im PDF-Format zur Verfügung. Sie können das erzeugte Protokoll zum Beispiel im HTML-Format abspeichern, um es später in einem Web-Browser wieder oder im Word für Windows zu öffnen.

PIC


Abbildung 1.16: Berechnungsprotokoll

Das Berechnungsprotokoll lässt sich drucken oder speichern:

Diagramme

Klicken Sie auf den Diagramm-Button. In dem Diagramm werden Ihnen die nominelle sowie die erweiterte Lebensdauer angezeigt. Mit Hilfe der Maus können Sie die genauen Werte aus dem Diagramm abfragen. Klicken Sie auf den Button „Schließen“ und Sie gelangen zurück zur Hauptmaske und können sich zum Beispiel ein anderes Diagramm anzeigen lassen. Über den Button „Einstellungen“ legen Sie fest, welche Diagramme in Ihrem Protokoll dargestellt werden sollen.

PIC

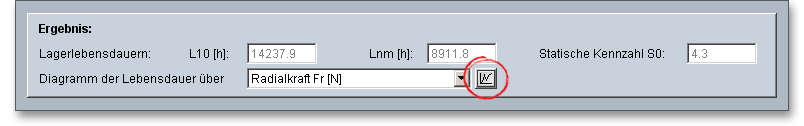

Abbildung 1.17: Button „Diagramm“

1.1.6 Berechnung speichern

Nach der Durchführung Ihrer Berechnung können Sie diese speichern. Sie haben dabei die Möglichkeit, entweder auf dem eAsisstant-Server oder auf Ihrem Rechner zu speichern. Klicken Sie auf den Button „Speichern“ in der obersten Zeile des Berechnungsmoduls.

PIC


Abbildung 1.18: Button „Speichern“

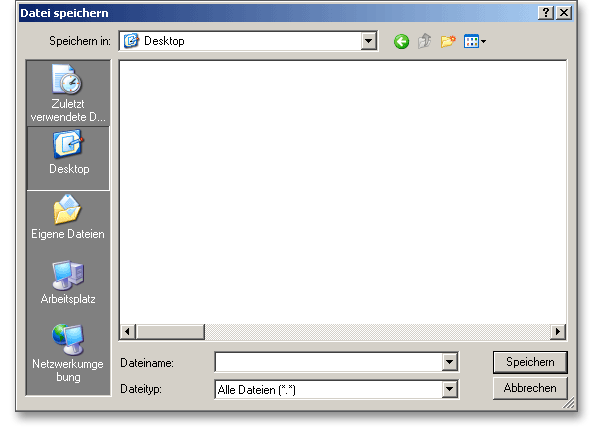

Um die Berechnung lokal auf Ihrem Rechner zu speichern, müssen Sie die Option „Lokales Speichern von Dateien ermöglichen“ im Project Manager sowie die Option „lokal“ im Berechnungsmodul aktivieren.

PIC


Abbildung 1.19: Windows-Dialog zum Speichern

Haben Sie diese Option nicht aktiviert, so öffnet sich ein neues Fenster und Sie können Ihre Berechnung auf dem eAssistant-Server speichern. Geben Sie unter „Dateiname“ den Namen Ihrer Berechnung ein und klicken Sie auf den Button „Speichern“. Klicken Sie anschließend im Project Manager auf den Button „Aktualisieren“, Ihre gespeicherte Berechnung wird in dem Listenfenster „Dateien“ angezeigt.

PIC


Abbildung 1.20: Berechnung speichern

1.1.7 Zweites Berechnungsbeispiel

Lagerung eines Ventilators

Bei Ventilatoren kann das Laufrad entweder mittig zwischen zwei Lagern oder fliegend zu den beiden Lagerstellen angeordnet werden. Bei kleinen und mittleren Ventilatoren ist die fliegende Lagerung des Laufrades üblich. Hierbei ist eine Abstützung der Lüfterwelle in zwei getrennten Stehlagergehäusen möglich.

Dieses Berechnungsbeispiel haben wir entnommen aus: J. Brändlein: Die Wälzlagerpraxis: Handbuch zur Berechnung und Gestaltung von Wälzlagern (1995, S. 516-520, Abbildungen: S. 517.)

PIC

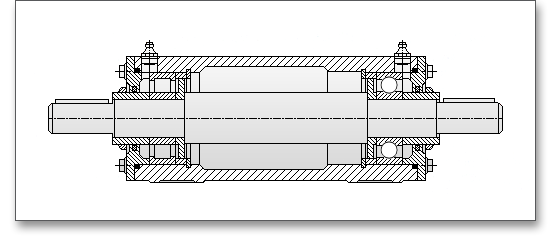

Abbildung 1.21: Lagerungseinheit für Ventilatoren

Die in der Abbildung 1.21 gezeigte Baueinheit enthält für den Lagersitzdurchmesser d = 70 mm entsprechend dem Schema in Abbildung 1.22 als Lager A ein Zylinderrollenlager und als Lager B ein Radialrillenkugellager in einem gemeinsamen Gehäuse.

PIC

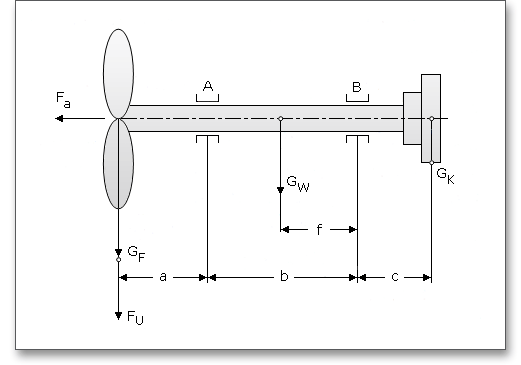

Abbildung 1.22: Schema für die Lagerung eines Ventilators

Eingabedaten

Die Eingabedaten für Lager A (Zylinderrollenlager NU 314 ECP):

Lastfall 1 Lastfall 2

Zeitanteil q1 = 50% Zeitanteil q2  = 50%

Drehzahl n1 = 3.000 min-1 Drehzahl n2  = 4.500 min-1

Radialkraft Fr1  = 8.500 N Radialkraft Fr2  = 11.000 N

Axialkraft Fa1 = 0 N Axialkraft Fa2  = 0 N

Temperatur T1 = 70∘ C Temperatur T2  = 70∘ C

Die Eingabedaten für Lager B (Rillenkugellager 6314)

Lastfall 1 Lastfall 2

Zeitanteil q1 = 50% Zeitanteil q2  = 50%

Drehzahl n1 = 3.000 min-1 Drehzahl n2  = 4.500 min-1

Radialkraft Fr1  = 2.000 N Radialkraft Fr2  = 5.000 N

Axialkraft Fa1 = 5.000 N Axialkraft Fa2  = 5.000 N

Temperatur T1 = 70∘ C Temperatur T2  = 70∘ C

1.1.8 Durchführung der Berechnung

Bestimmen Sie die Anzahl der Lager

In diesem Beispiel berechnen wir die Lebensdauer des Zylinderrollenlagers und des Rillenkugellagers. Da wir in diesem Beispiel zwei Lager haben, müssen Sie die Anzahl der Lager auf „2“ setzen. Berechnen Sie die Lager getrennt nacheinander. Über „aktuelle Ansicht“ können Sie jeweils zwischen den zwei Lagern wechseln.

PIC

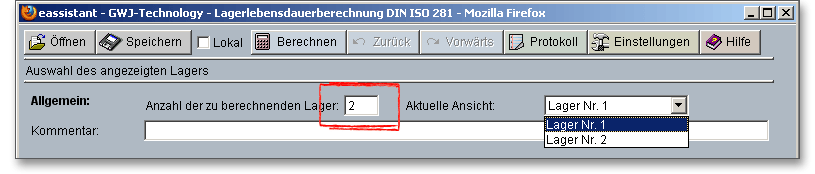

Abbildung 1.23: Anzahl der Lager

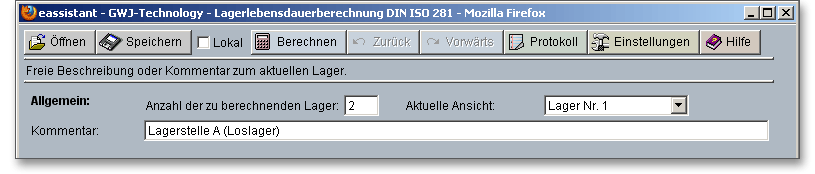

Fügen Sie für das erste Lager eine eigene Kommentarzeile hinzu.

PIC


Abbildung 1.24: Kommentar einfügen

Wählen Sie den Hersteller und die Lagerart

Wählen Sie jetzt den Hersteller „SKF“ aus. Für die Lagerart wählen Sie das Zylinderrollenlager aus der Listbox.

PIC


Abbildung 1.25: Auswahl des Herstellers und der Lagerart

Angabe der Lagerbelastung mit Lastkollektiven

Definieren Sie für das erste Lager das Lastkollektiv. Aktivieren Sie die Option „Lastkollektive“ verwenden. Die Eingabemöglichkeiten für die Radial,- Axialkraft und für die Drehzahl werden automatisch deaktiviert.

PIC


Abbildung 1.26: Lagerbelastung

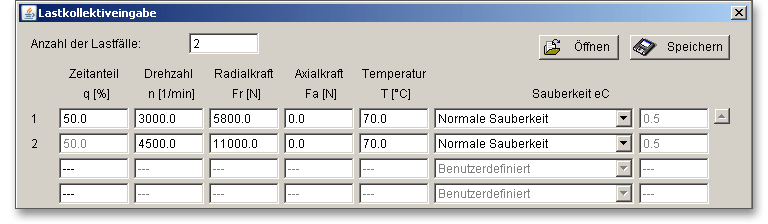

Definieren Sie jetzt zwei Lastfälle für das Lager. Für jeden einzelnen Lastfall können Sie den Zeitanteil, die Radial- und Axialkraft, die Temperatur sowie die Sauberkeit vorgeben. Haben Sie alle Eingaben definiert, so bestätigen Sie mit dem Button „OK“.

PIC


Abbildung 1.27: Lastkollektive definieren

Lagerauswahl

Klicken Sie auf den Button „Lagerauswahl“.

PIC


Abbildung 1.28: Lagerauswahl

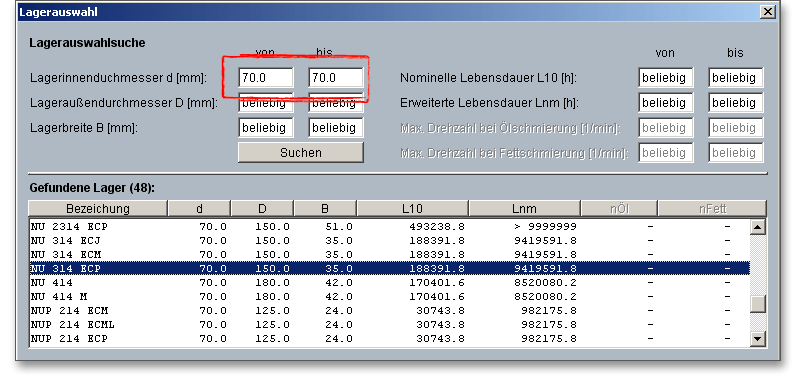

Da ein Lagerdurchmesser vorgegeben ist, kann die Lagersuche einfach eingegrenzt werden. Geben Sie unter Lagerinnendurchmesser „70 mm“ ein und klicken Sie auf den Button „Suchen“. Von ehemals 1305 Lagern können Sie nun aus 48 Lagern das Zylinderrollenlager „NU 314 ECP“ auswählen. Bestätigen Sie die Eingabe mit dem Button „OK“. Das Lager wird anschließend in die Hauptmaske übernommen.

PIC


Abbildung 1.29: Lagerdatenbank

1.1.9 Ergebnisse

Nominelle Lebensdauer für das Zylinderrollenlager (Lagerstelle A)

Definieren Sie das Lager, so wird die Berechnung sofort durchgeführt. Es wird nach jeder abgeschlossenen Eingabe sofort neu durchgerechnet. Als Berechnungsergebnis erhalten Sie zunächst die nominelle Lebensdauer sowie die statische Kennzahl.

PIC

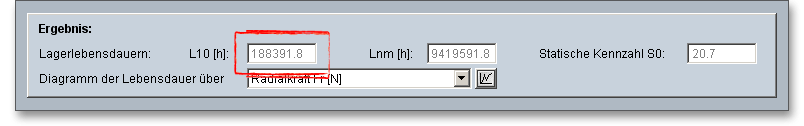

Abbildung 1.30: Nominelle Lebensdauer

Als Ergebnis erhalten Sie die nominelle Lebensdauer L
 10  = 188.391,8 h

Damit ist die nominelle Lebensdauer ausreichend dimensioniert.

Nominelle Lebensdauer für das Rillenkugellager (Lagerstelle B)

Berechnen Sie jetzt die nominelle Lebensdauer für das Rillenkugellager. Verfahren Sie dabei analog der Berechnung des Zylinderrollenlagers. Achten Sie darauf, dass Sie bei der „aktuellen Ansicht“ das „Lager Nr. 2“ auswählen.

PIC


Abbildung 1.31: Rillenkugellager

Wählen Sie den Lagerhersteller „SKF“ und die Lagerart „einreihiges Radialrillenkugellager“ aus.

PIC


Abbildung 1.32: Lagerauswahl

Aktivieren Sie die Option „Lastkollektive verwenden“.

PIC


Abbildung 1.33: Button „Eingabe Lastkollektiv“

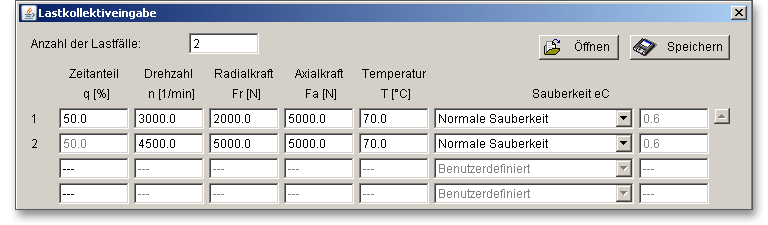

Definieren Sie die einzelnen Lastfälle.

PIC


Abbildung 1.34: Lastkollektiv definieren

Klicken Sie auf den Button „Lagerauswahl“.

PIC


Abbildung 1.35: Button „Lagerauswahl“

Wählen Sie das Lager „6314“ aus der Lagerdatenbank aus. Auch hier können Sie wieder die Lageranzahl eingrenzen. Geben Sie bei dem Lagerinnendurchmesser „70 mm“ ein und klicken Sie auf den Button „Suchen“. Dann können Sie aus der Liste das Lager „6314“ auswählen.

PIC


Abbildung 1.36: Rillenkugellager

Als Ergebnis erhalten Sie die nominelle Lebensdauer L
 10  = 5.868,0 h

PIC


Abbildung 1.37: Nominelle Lebensdauer

Die nominelle Lebensdauer ist für das Rillenkugellager B geringer als für das Zylinderrollenlager A. Das bedeutet also, dass das Lager B somit höher beansprucht wird als das Lager A. Gefordert wird für die nominelle Lebensdauer des Rillenkugellagers mindestens 22.000 Stunden. Somit ist die Lagerung nach der nominellen Lebensdauerberechnung nicht ausreichend dimensioniert. Betrachten Sie daher als nächstes die erweiterte Lebensdauer L
nm  für das Lager B.

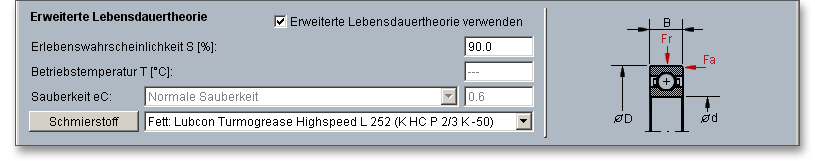

Erweiterte Lebensdauer für das Rillenkugellager

Berechnen Sie die erweiterte Lebensdauer des Rillenkugellagers. Die Lebensdauer ist standardmäßig aktiviert. Wählen Sie direkt aus der Listbox das Fett „Lubcon Turmogrease Highspeed L 252 (K HC P 2/3 K-50)“ aus oder klicken Sie auf den Button „Schmierstoff“, um in die Schmierstoffdatenbank zu gelangen. Übernehmen Sie den Schmierstoff und bestätigen Sie mit dem Button „OK“.

PIC


Abbildung 1.38: Erweiterte Lebensdauertheorie

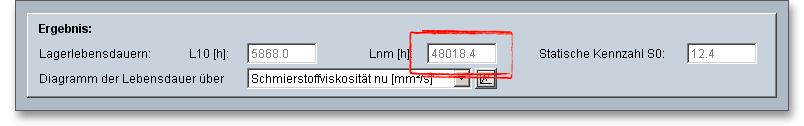

Die erweiterte Lebensdauer beträgt L
 nm  = 48.018,4 h.

PIC


Abbildung 1.39: Ergebnis für die erweiterte Lebensdauer

Da mindestens 22.000 Stunden gefordert werden, ist die Lagerung nach der erweiterten Lebensdauerberechnung somit ausreichend dimensioniert. Bei der Berechnung mit Lastkollektiven können nicht alle Diagramme angezeigt werden. In diesem Berechnungsbeispiel lässt sich aber das Digramm der Lebensdauer über die Schmierstoffviskosität aufrufen.

1.1.10 Dokumentation: Protokoll

Klicken Sie am Ende Ihrer Berechnung auf den Button „Protokoll“. Über den Button „Einstellungen“ können Sie das Diagramm für die Schmierstoffviskosität aktivieren. Dann wird auch dieses Diagramm im Protokoll erscheinen.

PIC

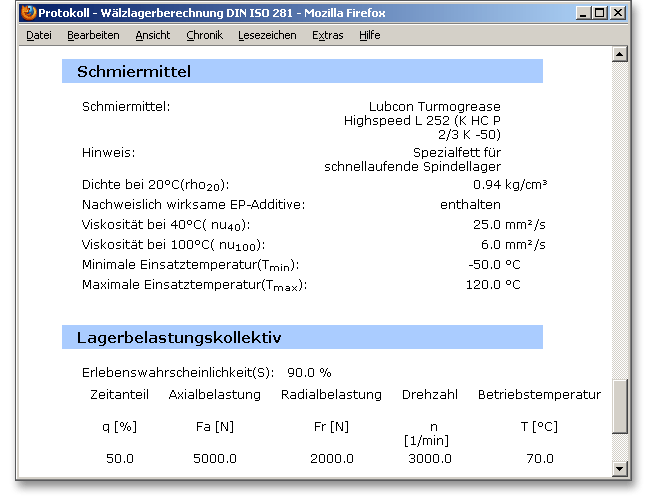

Abbildung 1.40: Protokoll

Das Protokoll enthält ein Inhaltsverzeichnis. Hierüber lassen sich die gewünschten Ergebnisse schnell aufrufen. Es werden Ihnen alle Eingaben, Ergebnisse, graphische Darstellungen sowie Diagramme aufgeführt. Das Protokoll steht Ihnen im HTML- und im PDF-Format zur Verfügung. Sie können das erzeugte Protokoll zum Beispiel im HTML-Format abspeichern, um es später in einem Web-Browser wieder oder im Word für Windows zu öffnen. Das Berechnungsprotokoll lässt sich drucken oder speichern:

1.1.11 Berechnung speichern

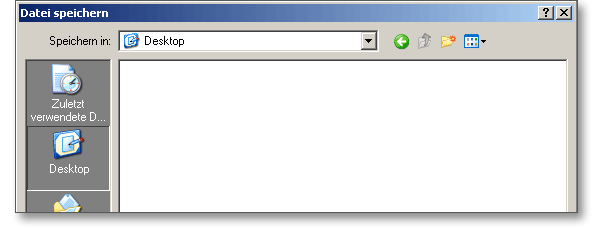

Nach der Durchführung Ihrer Berechnung können Sie diese speichern. Sie haben dabei die Möglichkeit, entweder auf dem eAsisstant-Server oder lokal auf Ihrem Rechner zu speichern. Klicken Sie auf den Button „Speichern“ in der obersten Zeile des Berechnungsmoduls. Um die Berechnung lokal auf Ihrem Rechner zu speichern, müssen Sie die Option „Lokales Speichern von Dateien ermöglichen“ im Project Manager sowie die Option „lokal“ im Berechnungsmodul aktivieren.

PIC


Abbildung 1.41: Windows-Dialog zum Speichern

Haben Sie diese Option nicht aktiviert, so öffnet sich ein neues Fenster und Sie können Ihre Berechnung auf dem eAsistant-Server speichern. Geben Sie unter „Dateiname“ den Namen Ihrer Berechnung ein und klicken Sie auf den Button „Speichern“. Klicken Sie anschließend im Project Manager auf den Button „Aktualisieren“, Ihre gespeicherte Berechnung wird in dem Listenfenster „Dateien“ angezeigt.

PIC


Abbildung 1.42: Berechnung speichern

Für weitere Fragen, Informationen oder auch Anregungen stehen wir Ihnen jederzeit gern zur Verfügung. Sie erreichen unser Support-Team über die E-Mail eAssistant@gwj.de oder unter der Telefon-Nr. +49 (0) 531 129 399-0.
