Liaisons de cannelures à flancs rectilignes selon Niemann

• Calcul de capacité de charge selon Niemann pour les profils de cannelures à flancs rectilignes selon la norme DIN 5481

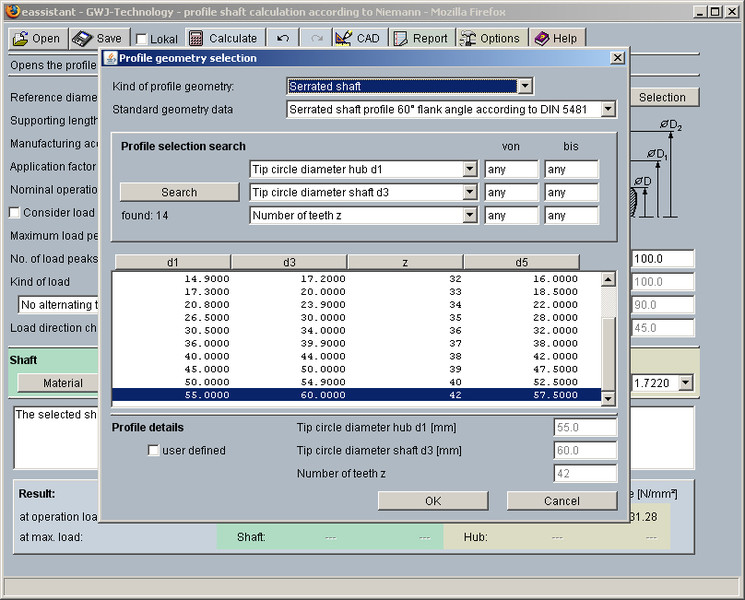

• Sélection des enconbrements standards depuis la base de données
• Fonction de recherche d'un profil pour une sélection rapide
• Prise en compte des différentes charges d'entrée et des rendements avec facteur de répartition de charge selon la norme DIN 6892
• Fonctions de calcul
• Prise en compte des charges maximales et du moment du couple alternatif
• Détermination des pressions autorisées en fonction des propriétés des matériaux
• Protocole détaillé aux formats HTML et PDF

Le module de cannelures à flancs rectilignes permet le calcul de capacité de charge des liaisons arbre-moyeu avec des profils de cannelures à flancs rectilignes selon la norme DIN 5481. Le calcul s'effectue selon Niemann „Maschinenelemente“ Tome 1, Edition 2001. Les dimensions peuvent être facilement sélectionnées à partir de la base de données ou peuvent être rapidement identifiées via la fonction de recherche d'un profil. Des profils divergents peuvent être saisis pour le calcul selon la norme.

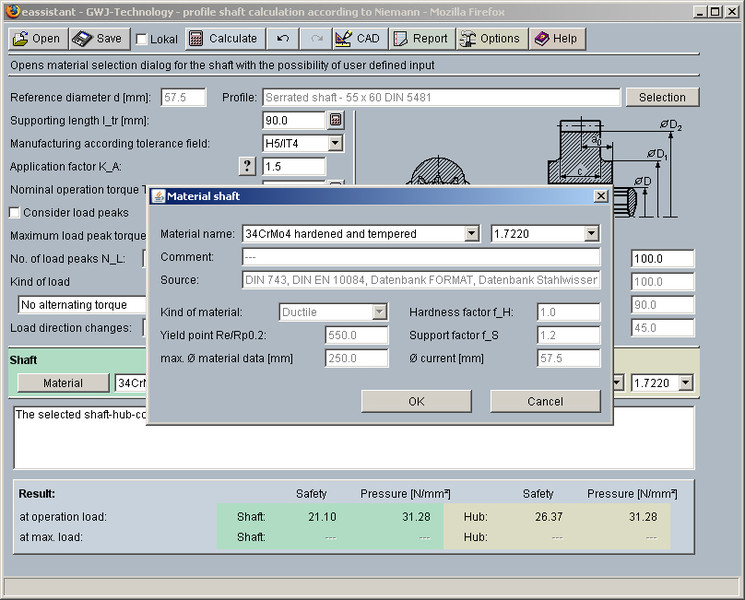

Les pressions autorisées sont déterminées en fonction des propriétés des matériaux. Les matériaux existants peuvent être sélectionnés facilement à partir de la base de données des matériaux intégrée dans le module. De plus, les matériaux pour le calcul peuvent être saisis individuellement. Pour les différentes charges d'entrée et les rendements, le facteur de répartition de charge sera calculé par analogie sur la base des caractéritiques géométriques de l'utilisateur selon la norme DIN 6892. Le nombre de charges maximales et la nature du moment du couple alternatif existant peuvent être spécifiés pour le calcul.

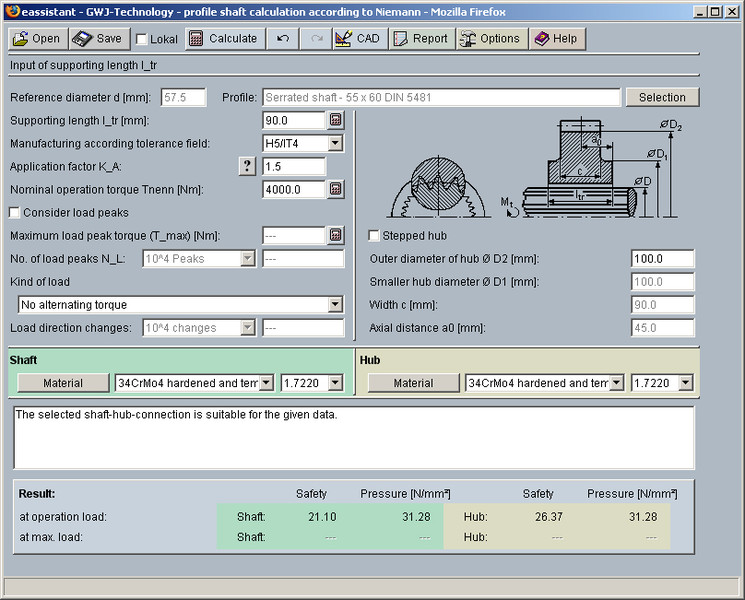

Pour une utilisation optimale, différentes fonctions de calcul pour le couple nominal de fonctionnement, le couple de charge maximal ou les longueurs porteuses sont disponibles.

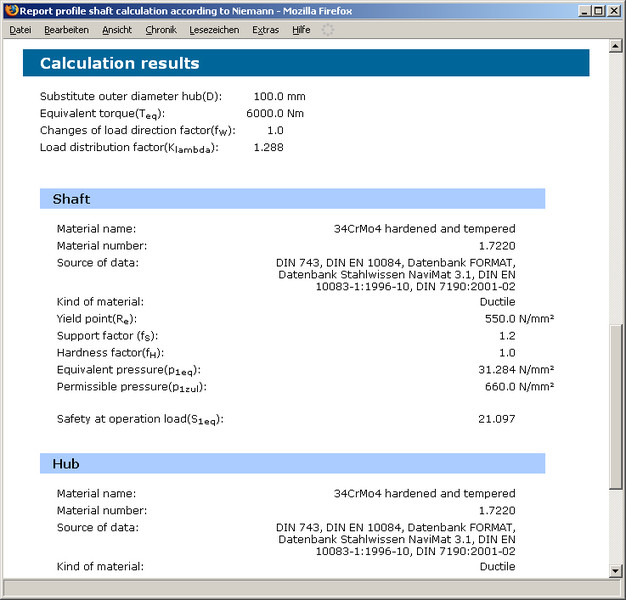

Dans la liste des résultats, les sécurités et les pressions de la charge d'exploitation et de la charge maximale pour arbre et moyeu sont clairement affichées en cours de frappe. A la fin du calcul, l'utilisateur recoit pour information un protocole de calcul. Ce dernier contient les détails de la méthode de calcul, les données d'entrée et les résultats détaillés et compréhensibles. Il est disponible aux formats HTML et PDF.
