Obliczanie wałów + wytrzymałość wg DIN 743

• Obliczanie wałów pełnych i drążonych
• Generowanie wałów składających się wielu segmentów cylindrycznych i stożkowych.
• Statyczne osadzanie wału; możliwość definiowania podpór.
• Łożyskowanie dowolną liczbą łożysk.
• Możliwość podgądu w formatach 2D i 3D.
• Obciążenia w postaci działających sił, momentów, kół zębatych, itp.
• Obliczanie przebiegu sił i momentów, napięć oraz ich graficzna prezentacja.
• Obliczanie prędkości krytycznych (zginanie, skręcanie) z uwzględnieniem obciążeń, naprężeń i odkształceń.
• Obliczenia wytrzymałościowe w/g DIN 743.
• Możliwość generowania szczegółowego raportu z obliczeń w formacie HTML lub PDF.

Moduł do obliczania wałów składa się  dwóch części: geometrycznej i obliczeniowej.

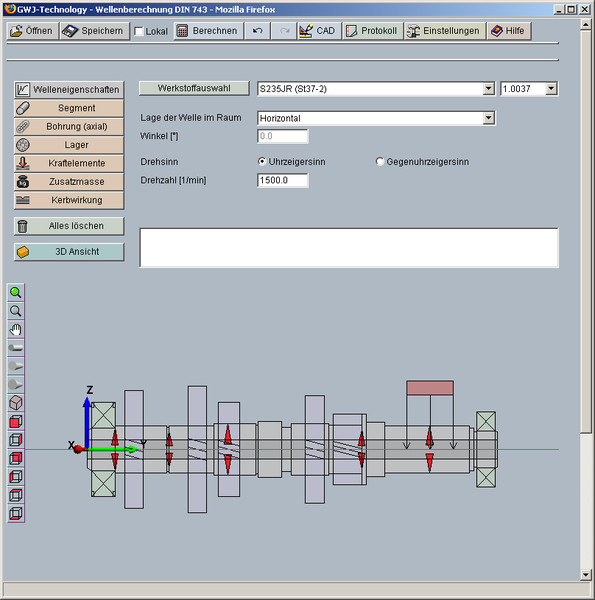

W części geometrycznej można dobrać następujące elementy:

• materiał, surowiec,

• obroty,

• pozycja w układzie i kierunek obrotów,

• kształt i rozmiar wału,

• łożyskowanie,

• obciążenia,

• karby.

Przy określaniu geometrii wałów użytkownicy mają do dyspozycji wiele cylindrycznych, stożkowych pełnych i drążonych segmentów. Istnieje również możliwość łożyskowania wału dowolną ilością łożysk. Dzięki czemu można także dokonać obliczeń statycznych.

Oprócz bezpośredniego definiowania sił i momentów obrotowych wraz z kierunkami ich działania,  można także zastosować dodatkowe siły zewnętrzne, których źródłem mogą być koła zębate, napędy – sprzęgło/silnik lub dodatkowe obciążenia. W oparciu o obliczenia wytrzymałościowe w/g DIN 743 można brać pod uwagę wszystkie zdefiniowane w tej normie karby.

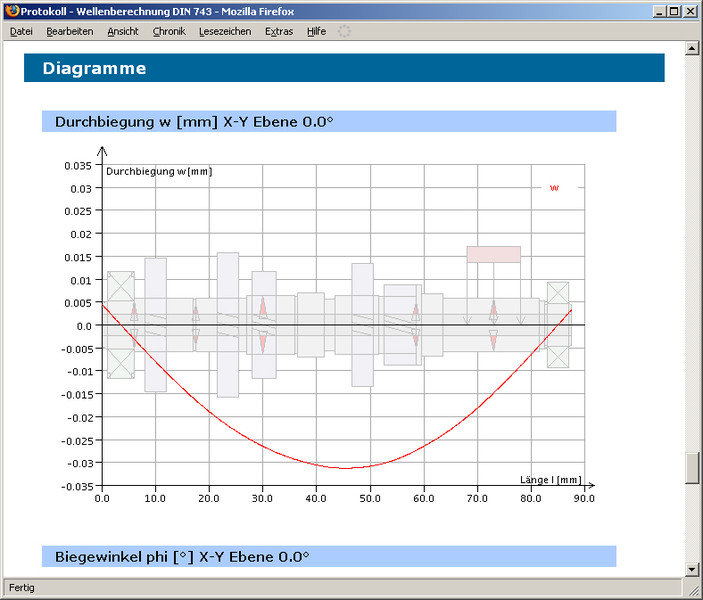

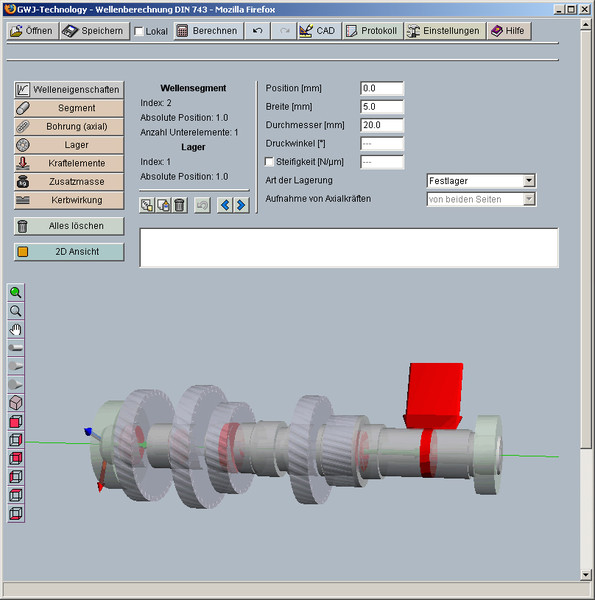

Po określeniu takich parametrów jak: geometria, łożyskowanie i obciążenie, program dokonuje obliczeń, które jako wynik podają oddziałujące siły na cały układ. Wyniki przedstawione są graficznie w postaci wielorakich diagramów, co ułatwia ich porównanie oraz lepszą ocenę. Dodatkowo istnieje możliwość prezentacji geometrii wału w formacie 3D.

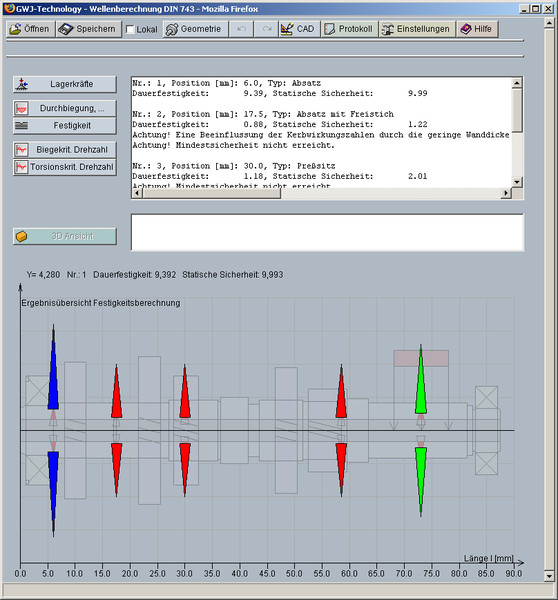

W obliczeniach wytrzymałościowych przeprowadzana jest kompletna analiza statycznych wartości i granic wytrzymałości, całościowo oparta o normę DIN 743. Uzyskane dane (zabezpieczenia) wyświetlane są dla poszczególnego przekroju wału i oznaczane kolorami, przy czym kolor czerwony wskazuje na przekroczenie granicy wytrzymałości, zielony zaś określa zachowaną granicę. Na niebiesko zaznaczane jest trzykrotne przekroczenie dopuszczalnej granicy. Dokładne wartości określonych zabezpieczeń podawane są w polu tekstowym (wyników) lub można je odczytać bezpośrednio z rysunku za pomocą myszki.

Możliwe są również obliczenia sił krytycznych - zginania i skręcania  z uwzględnieniem obciążeń, naprężeń o odkształceń.

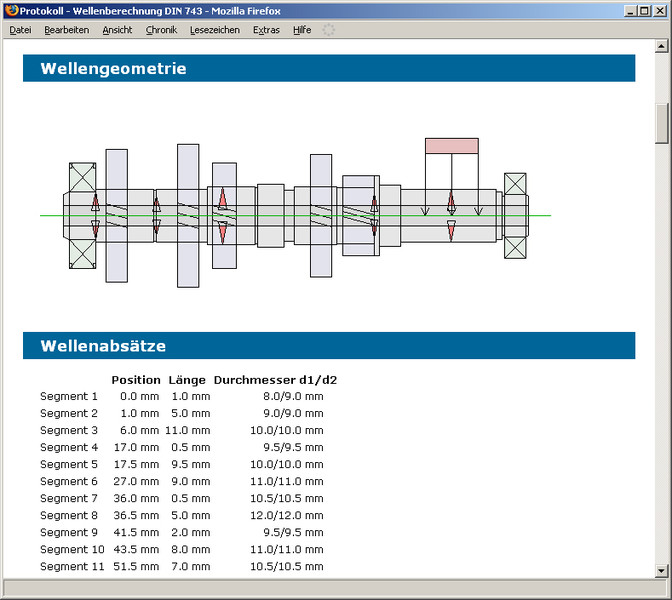

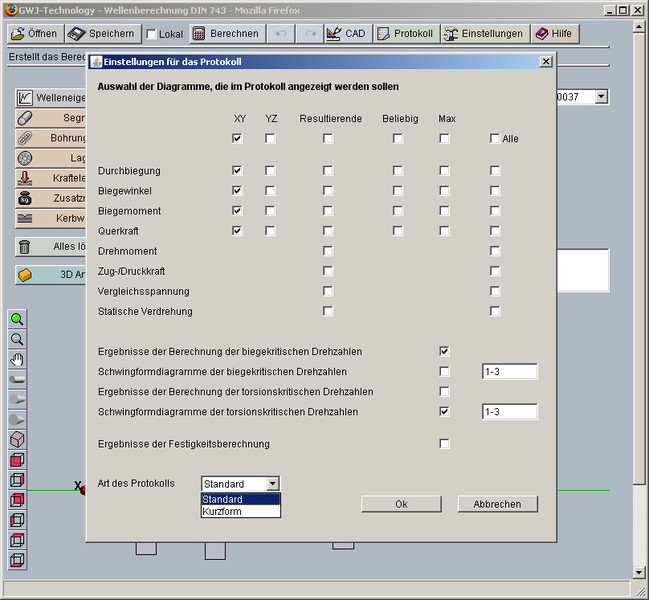

Po zakończeniu obliczeń, można wygenerować protokół w formacie PDF lub HTML z opcją indywidualnej konfiguracji tzn., że użytkownicy mogą samodzielnie zdefiniować, które informacje (wyniki) czy też wykresy mają być zawarte w protokole.
