Kapitel 22
Druckfeder nach DIN EN 13906-1, Ausgabe 2002

    22.1   Berechnungsmodul starten
    22.2   Allgemein
    22.3   Eingabemöglichkeiten
    22.4   Norm-Federgeometrieauswahl
    22.5   Auswahl des Federwerkstoffes
    22.6   Einheitenumschaltung
    22.7   Button „Vorwärts“und „Zurück“
    22.8   Meldungsfenster
    22.9   Kurzhilfe
    22.10   Ergebnisse
    22.11   Diagramme
    22.12   Dokumentation: Protokoll
    22.13   Berechnung speichern
    22.14   Einstellungen
    22.15   Berechnungsbeispiel: Druckfeder DIN EN 13906-1, Ausgabe 2002

22.1 Berechnungsmodul starten

Melden Sie sich auf der Startseite www.eAssistant.eu mit Ihrem Benutzernamen und Ihrem Passwort an. Um das Berechnungsmodul für Druckfedern zu starten, klicken Sie in der Baumstruktur auf der linken Seite auf den Menüpunkt „Federberechnung“ und anschließend auf „Druckfeder“.

PIC

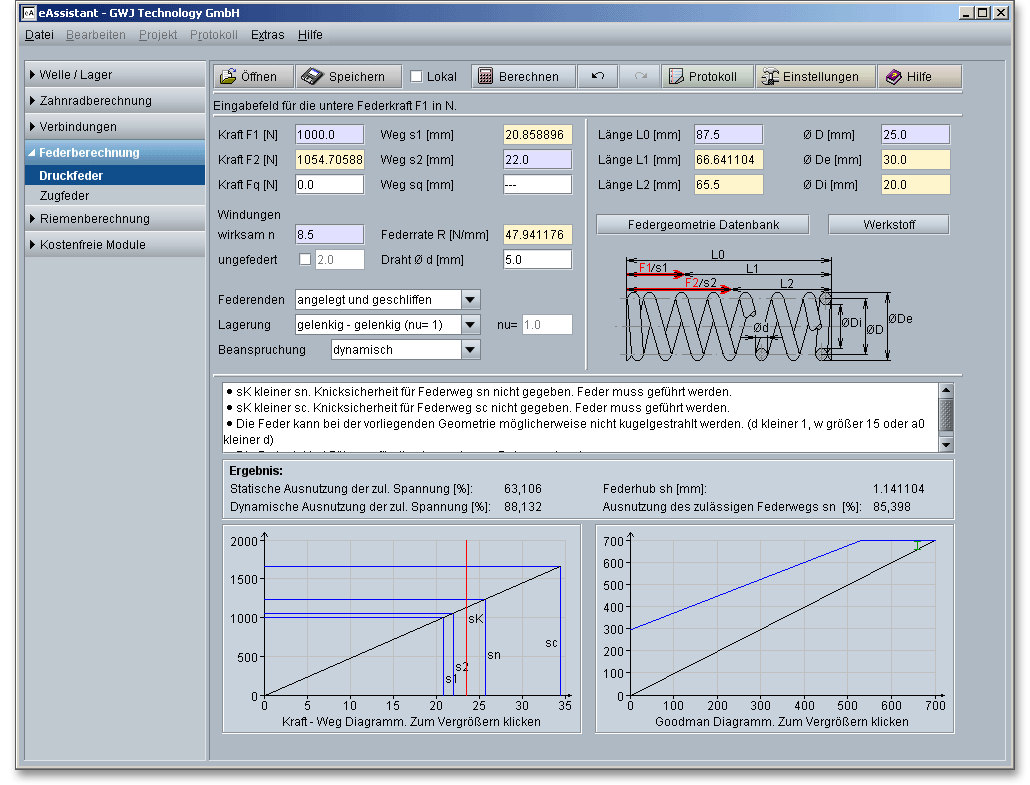

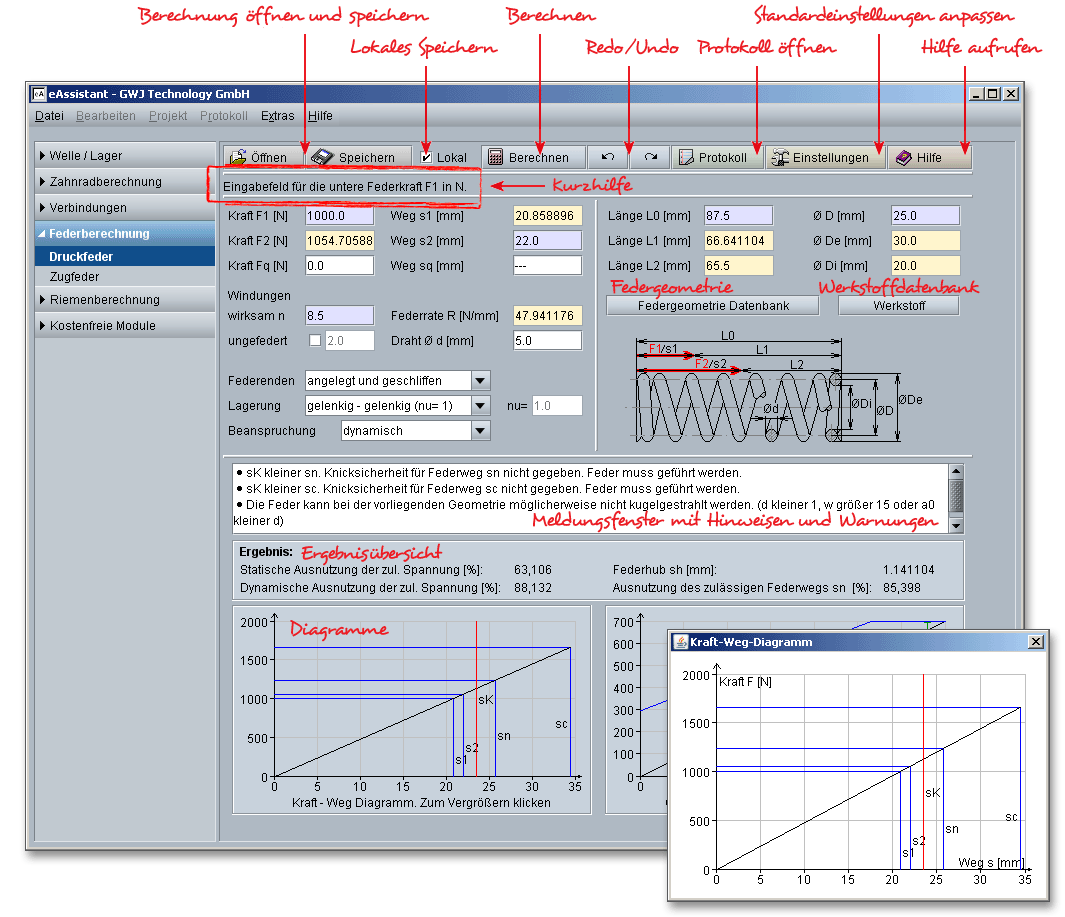

Abbildung 22.1: Allgemeiner Überblick

22.2 Allgemein

Die Feder ist ein mechanisches Teil, das bei Verformung Energie speichert und bei Entspannung die Energie wieder abgibt. Eine Druckfeder wirkt einem axialen Druck entgegen.

PIC

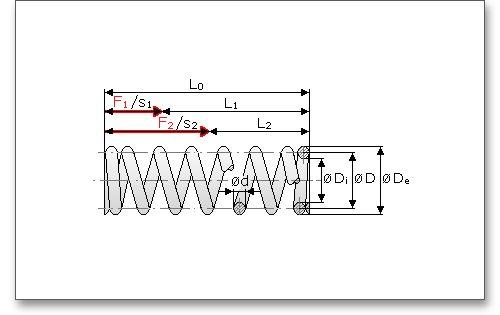

Abbildung 22.2: Druckfeder

22.3 Eingabemöglichkeiten

22.3.1 Eingabe der Federkräfte und Wege

Bei der Druckfederberechnung nach DIN EN 13906-1 können die Federkräfte oder Wege oder eine Kombination aus beiden Größen für die Berechnung vorgegeben werden. Die weiteren Größen für die Beschreibung der Druckfedergeometrie wie Längen, Durchmesser und Windungen können Sie manuell eingeben oder über die Geometriedatenbank gemäß DIN 2098 auswählen. Geben Sie alle Werte manuell ein, besteht für Sie die Möglichkeit, Sonderdruckfedern zu berechnen. Dabei werden während der manuellen Definition der Federgeometrie je nach vorgegebenen Eingabewert die von diesem Wert abhängigen Daten automatisch berechnet.

PIC

Abbildung 22.3: Eingabefelder für Federkräfte/Wege

Für die Eingabe der Kräfte und Wege bestehen die folgenden Möglichkeiten:

PIC

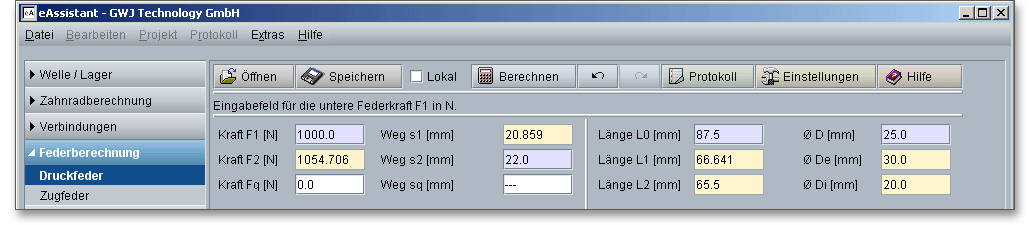

Eingabe der Kräfte

PIC



Eingabe der Wege

PIC



Eingabe von Kraft und Weg

Zur besseren Orientierung der Größen, die in Abhängigkeit zueinander stehen, sind die jeweiligen Eingabefelder farblich gekennzeichnet. Das jeweils dazugehörige Eingabefeld wird gelb gekennzeichnet. Somit ist sofort erkennbar, wie sich die Werte zueinander verhalten und wie sie sich verändern.

22.3.2 Querfederung

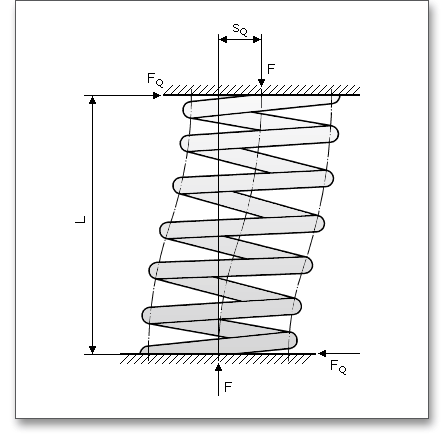

Wird eine axial belastete Feder mit parallel geführten Enden zusätzlich quer zu ihrer Achse belastet, so tritt eine Querfederung mit örtlicher Spannungserhöhung auf (DIN EN 13906-1: Juli 2002, S. 10).

PIC

Abbildung 22.4: Feder unter gleichzeitiger Axial- und Querbelastung

Berücksichtigen Sie hier die Querfederung. Geben Sie entweder die Kraft oder den Weg ein.

PIC

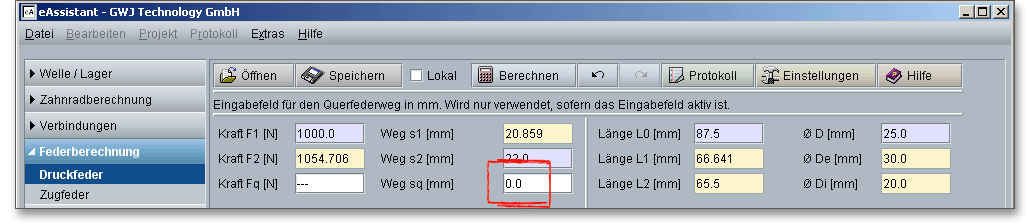

Abbildung 22.5: Querfederung

22.3.3 Windungen

Die Anzahl der wirksamen Windungen \(n\) kann hier manuell eingegeben werden. Über diese manuelle Eingabe besteht für Sie die Möglichkeit der Auslegung von Sonderdruckfedern. Aktivieren Sie die Option „ungefedert“, dann können Sie einen Wert für die Anzahl der ungefederten Windungen manuell vorgeben.

PIC

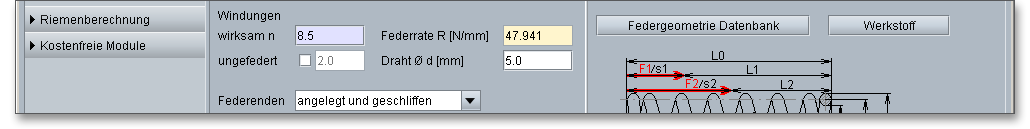

Abbildung 22.6: Windungen

Geben Sie entweder einen Wert für die Windungen \(n\) oder für die Federrate \(R\) vor. Auch hier sind die Eingabefelder für diese zwei Größen farblich gekennzeichnet. Geben Sie zum Beispiel eine Anzahl von wirksamen Windungen vor, wird dazu automatisch die Federrate bestimmt und das Eingabefeld für die Federrate färbt sich gelb. Geben Sie die Federrate vor, wird das Feld für die Windungen gelb dargestellt.

Hinweis: Wenn Sie auf den Button „Einstellungen“ in der oberen Zeile des Berechnungsmoduls klicken, dann haben Sie die Möglichkeit, die Toleranzen für den Federdrahtdurchmesser zu berücksichtigen. Wählen Sie über eine Listbox DIN 2076 B/C und DIN 2077 oder den Eintrag „Benutzerdefiniert“. Bei der Auswahl „Benutzerdefiniert“ lässt sich eine individuelle Drahdurchmessertoleranz angeben.

PIC

Abbildung 22.7: Toleranzen

22.3.4 Federenden

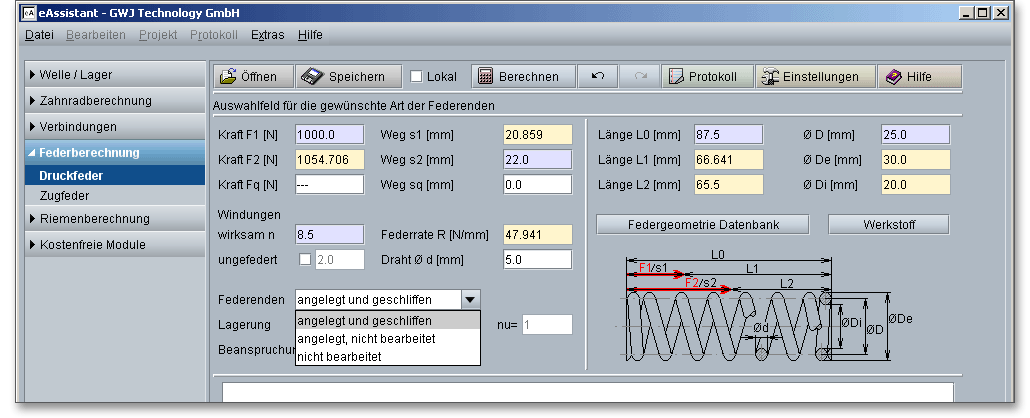

Wählen Sie in der Listbox zwischen den verschiedenen Federenden aus:

PIC

Abbildung 22.8: Auswahl der Federenden

22.3.5 Lagerungsarten

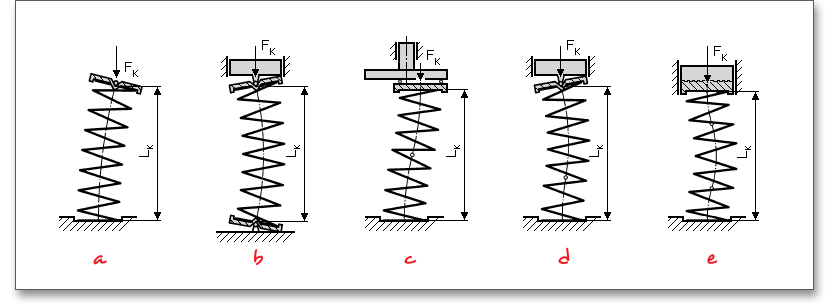

Einige Federn können ausknicken. Die zugehörige Federlänge wird als Knicklänge \(L_{k}\) und der bis dahin zurückgelegte Federweg als Knickfederweg \(s_{K}\) bezeichnet. Ein Einfluss der Federendenlagerung wird durch den Lagerungsbeiwert \(\nu \) berücksichtigt.

PIC

Abbildung 22.9: Lagerungsarten

Über eine Listbox stehen Ihnen die folgenden Lagerungsarten zur Verfügung:

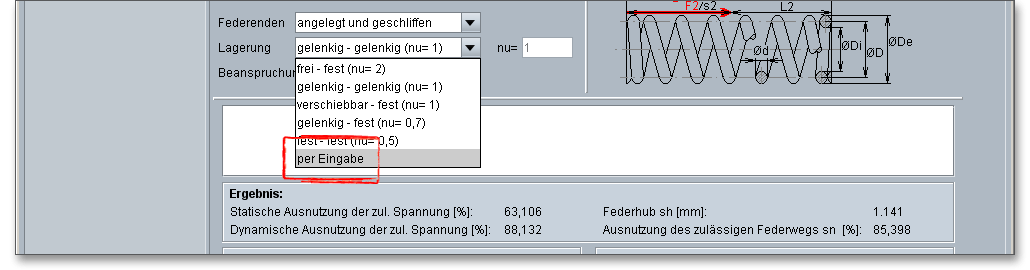

Hinweis: Wählen Sie in der Listbox „per Eingabe“ aus, dann können Sie einen eigenen Lagerungsbeiwert \(\nu \) eingeben.

PIC

Abbildung 22.10: Eigene Eingabe

22.3.6 Auswahl der Beanspruchungsart

Vor einer Berechnung sollte geklärt werden, ob es sich bei der vorgesehenen Beanspruchungsart um statische bzw. quasistatische oder um dynamische Beanspruchung handelt. Die Berechnungsdurchführung in diesem Modul ist sowohl für eine dynamische als auch statisch/quasistatische Beanspruchung möglich. Als statische Beanspruchung bei Federn gilt:

Als quasistatische Beanspruchung bei Federn gelten:

PIC

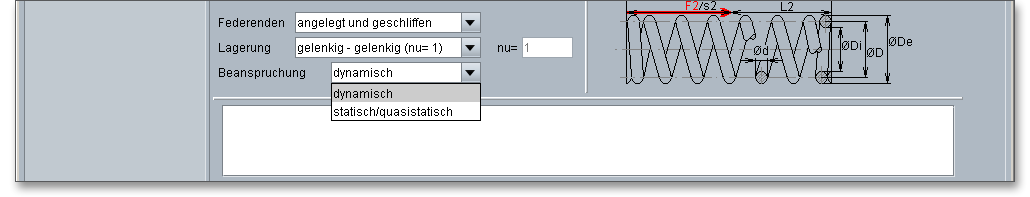

Abbildung 22.11: Beanspruchung

Als dynamische Beanspruchungen bei Federn gelten zeitlich veränderliche Beanspruchungen mit Lastspielzahlen über \(10^{4}\) und Hubspannungen über 0,1 \(\times \) Dauerhubfestigkeit bei:

Je nach der verlangten Lastspielzahl \(N\) ohne Bruch unterscheidet man:

22.3.7 Eingabe der Federlängen und Federdurchmesser

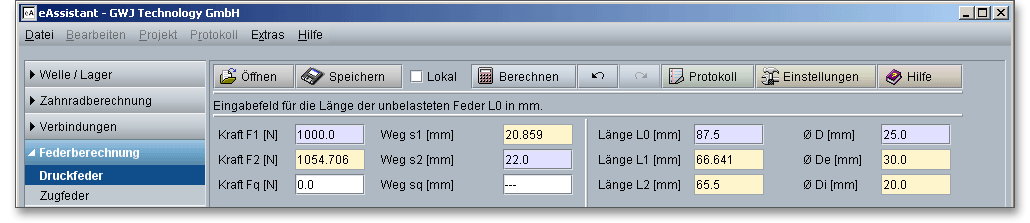

Geben Sie hier die Werte für die Länge sowie Durchmesser der Feder an. Auch hier sind die Eingabefelder zur besseren Orientierung farblich gekennzeichnet, um deren Abhängigkeit voneinander zu verdeutlichen.

PIC

Abbildung 22.12: Länge und Durchmesser der Feder

22.4 Norm-Federgeometrieauswahl

Alle Größen für die Beschreibung der Druckfedergeometrie wie die Längen, Durchmesser und Windungen können entweder manuell eingegeben werden oder stehen Ihnen über eine Geometriedatenbank gemäß DIN 2098 zur Auswahl. Das bedeutet, Sie haben die Möglichkeit sich über diese Norm-Federgeometrieauswahl eine Feder vorschlagen zu lassen. Definieren Sie zuerst Ihre Belastungen, klicken Sie anschließend auf den Button „Federgeometrie Datenbank“.

PIC

Abbildung 22.13: Datenbank für die Federgeometrie

In dieser Datenbank erhalten Sie übersichtlich alle Federgeometrien, die für Ihren Anwendungsfall geeignet sind. Wählen Sie aus dieser Liste die jeweilige Feder aus und bestätigen Sie mit dem Button „OK“.

PIC

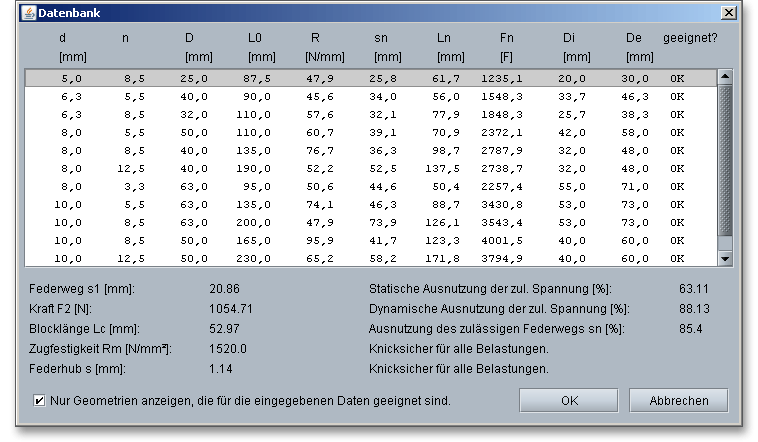

Abbildung 22.14: Federgeometrieauswahl

Hinweis: Standardmäßig ist die Option „Nur Geometrien anzeigen, die für den aktuellen Anwendungsfall geeignet sind.“ aktiviert. Möchten Sie sich jedoch alle Geometrien anzeigen lassen, dann deaktivieren Sie bitte diese Option.

PIC

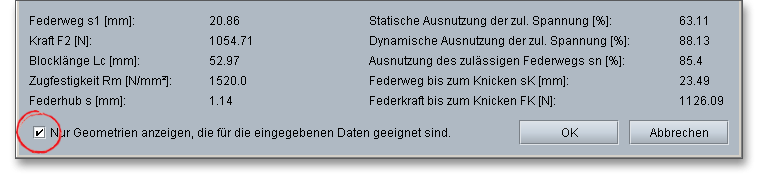

Abbildung 22.15: Option aktiviert

22.5 Auswahl des Federwerkstoffes

Klicken Sie auf den Button „Werkstoff“, so können Sie Federwerkstoffe direkt aus der Werkstoffdatenbank auswählen. Sie können Werkstoffe manuell eingeben und somit einen eigenen Federwerkstoff definieren. Somit besteht für Sie die Möglichkeit, Sonderwerkstoffe in die Berechnung einzubeziehen.

PIC

Abbildung 22.16: Button „Werkstoff“

Wählen Sie aus der Listbox einen Werkstoff aus. Hier erhalten Sie außerdem alle weiteren Informationen zum jeweiligen Werkstoff. Mit den Pfeiltasten „nach oben“ und „nach unten“ Ihrer Tastatur können Sie die unterschiedlichen Werkstoffe und deren Eigenschaften durchsuchen und so schnell und übersichtlich miteinander vergleichen.

PIC

Abbildung 22.17: Werkstoffdatenbank
Eigenen Federwerkstoff definieren

Befindet sich Ihr gewünschter Werkstoff nicht in der Liste, wählen Sie in aus Listbox den Eintrag „Benutzerdefiniert“. Hier können Sie anschließend Ihre individuellen Eingaben definieren sowie einen Kommentar hinzufügen. Je nach Herstellverfahren des gewählten Werkstoffes, also warmgewalzt oder kaltgeformt, erfolgt die Berechnung der Toleranzen gemäß DIN 2095 oder DIN 2096. Als weiterer Zusatz erfolgt die Berechnung der Eigenfrequenz der Feder.

Um diese Eingaben zu bestätigen, klicken Sie auf den Button „OK“. Klicken Sie jetzt wieder auf den Button „Werkstoff“, dann öffnen sich Ihre benutzerdefinierten Eingaben. Wählen Sie allerdings im Modul einen anderen Werkstoff aus der Listbox aus, gehen Ihre definierten Angaben verloren. Diese müssen Sie anschließend erneut eingeben.

PIC

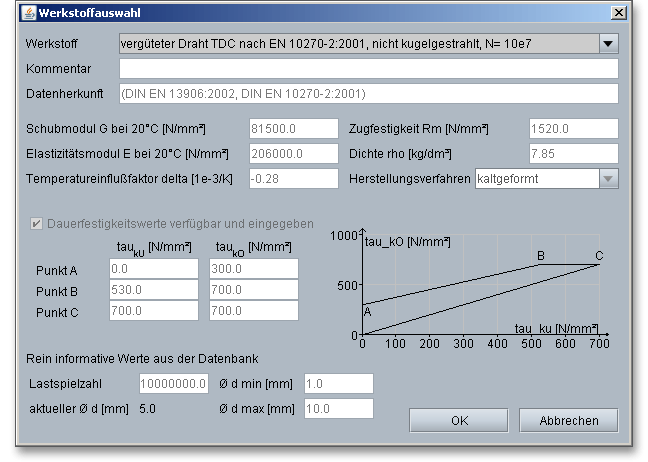

Abbildung 22.18: Eigene Eingaben hinzufügen

22.6 Einheitenumschaltung

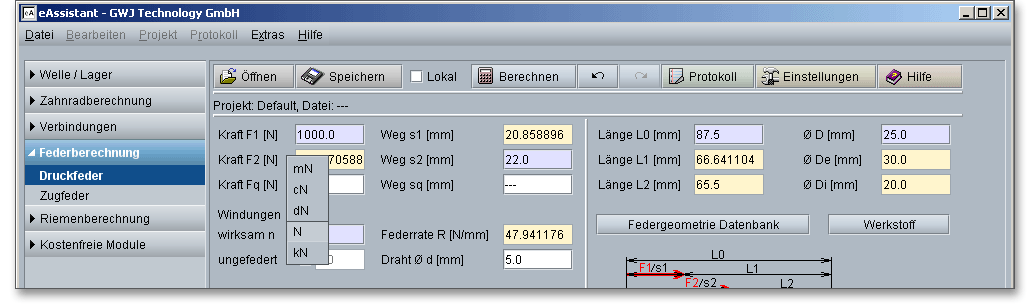

Im eAssistant gibt es zwei Einheitensysteme: das metrische System sowie das US-amerikanische Einheitensystem. Die Funktion der Einheitenumschaltung ermöglicht es, einfach und schnell zwischen beiden Systemen zu wechseln. Um das entsprechende Einheitensystem auszuwählen, klicken Sie auf den Button „Einstellungen“ im Berechnungsmodul, anschließend können Sie sich für ein Einheitensystem entscheiden.

PIC

Abbildung 22.19: Einheitenumschaltung

Die Einheit lässt sich direkt für jeden Eingabewert einzeln innerhalb des jeweiligen Einheitensystems ändern. Klicken Sie dazu einfach auf die Beschriftung des entsprechenden Eingabefeldes und wählen Sie aus dem Kontextmenü die Einheit aus. Alle Einstellungen werden mit in der Berechnungsdatei gespeichert. Die Änderung der Maßeinheit sehen Sie sofort in der Bezeichnung des Eingabefeldes. Der aktuelle Feldwert wird dabei in die entsprechende Einheit umgerechnet.

22.7 Button „Vorwärts“ und „Zurück“

Mit dem Button „Zurück“ können Sie vorhergegangene Eingaben zurücksetzen. Wenn Sie eine rückgängiggemachte Eingabe wiederherstellen wollen, dann klicken Sie auf den Button „Vorwärts“.

PIC

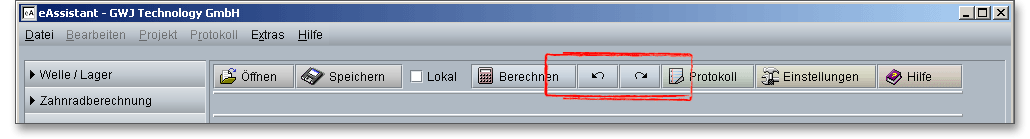

Abbildung 22.20: Button „Vorwärts“ und „Zurück“

22.8 Meldungsfenster

Das Berechnungsmodul enthält ein Meldungsfenster, in denen Informationen, Hinweise oder Warnungen aufgelistet werden. Die eAssistant-Software erkennt bereits während der Dateneingabe auftretende Fehler und zeigt Ihnen sogleich Lösungsvorschläge im Meldungsfenster an. Wenn Sie die verschiedenen Hinweise und Warnungen beachten und befolgen, lassen sich schnell Fehler in Ihrer Berechnung beheben.

PIC

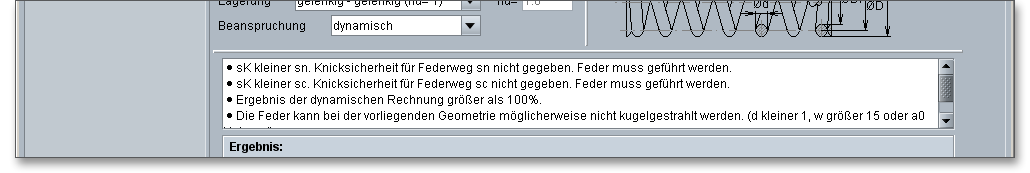

Abbildung 22.21: Meldungsfenster

22.9 Kurzhilfe

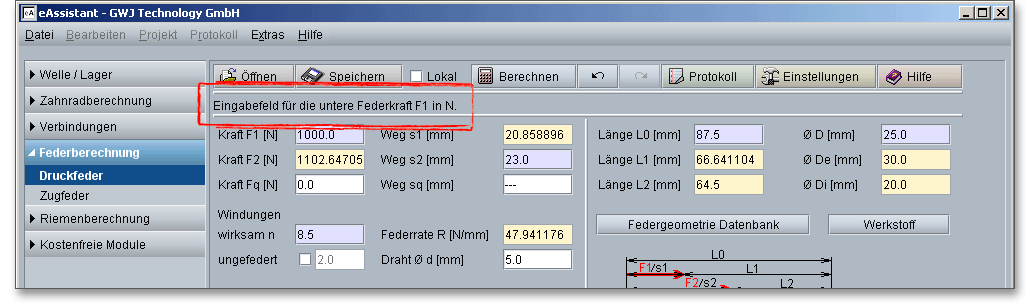

Bewegen Sie den Mauszeiger über ein Eingabefeld oder über einen Button, so erhalten Sie zusätzliche Informationen, die Ihnen in der Kurzhilfe angezeigt werden.

PIC

Abbildung 22.22: Kurzhilfe

22.10 Ergebnisse

Die Ergebnisse werden bereits während jeder Eingabe berechnet und immer aktuell im Ergebnisfeld angezeigt. Es wird nach jeder abgeschlossenen Eingabe neu durchgerechnet. Dadurch werden jegliche Veränderungen der Eingabewerte auf die Ergebnisse schnell sichtbar. Werden die Mindestsicherheiten nicht erfüllt, so wird das Ergebnis mit einer roten Markierung angezeigt. Grundsätzlich können Sie jede Eingabe mit der Enter-Taste oder mit einem Klick in ein neues Eingabefeld abschließen. Alternativ können Sie mit der Tab-Taste durch die Eingabemaske springen oder nach jeder Eingabe auf den Button „Berechnen“ klicken. Auch hierbei werden die Werte entsprechend übernommen und die Ergebnisse sofort in der Übersicht angezeigt.

PIC

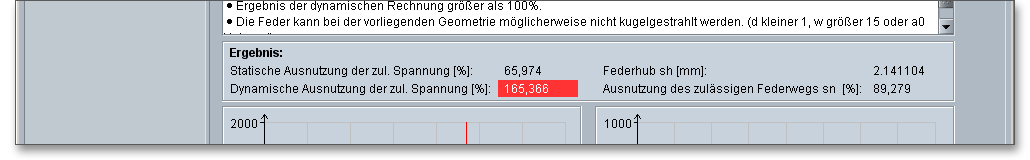

Abbildung 22.23: Ergebnisse

22.11 Diagramme

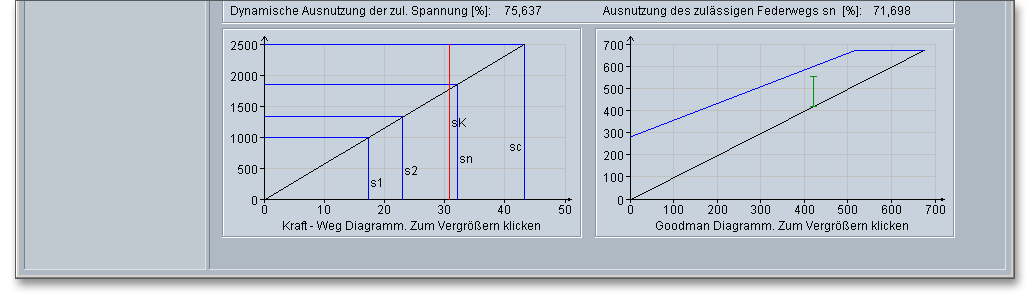

Neben den Ergebnissen stehen Ihnen auch das Kraft-Weg- und das Goodman-Diagramm zur Verfügung. Das Goodman-Diagramm wird nur bei einer dynamischen Belastung dargestellt. Mit einem Mausklick auf die jeweilige Diagrammfläche lassen sich die Diagramme vergrößert darstellen.

PIC

Abbildung 22.24: Kraft-Weg- und Goodman-Diagramm

22.12 Dokumentation: Protokoll

Nach Abschluss Ihrer Berechnungen haben Sie die Möglichkeit, ein Protokoll zu generieren. Klicken Sie dazu auf den Button „Protokoll“, um das Protokoll zu öffnen.

PIC

Abbildung 22.25: Button „Protokoll“

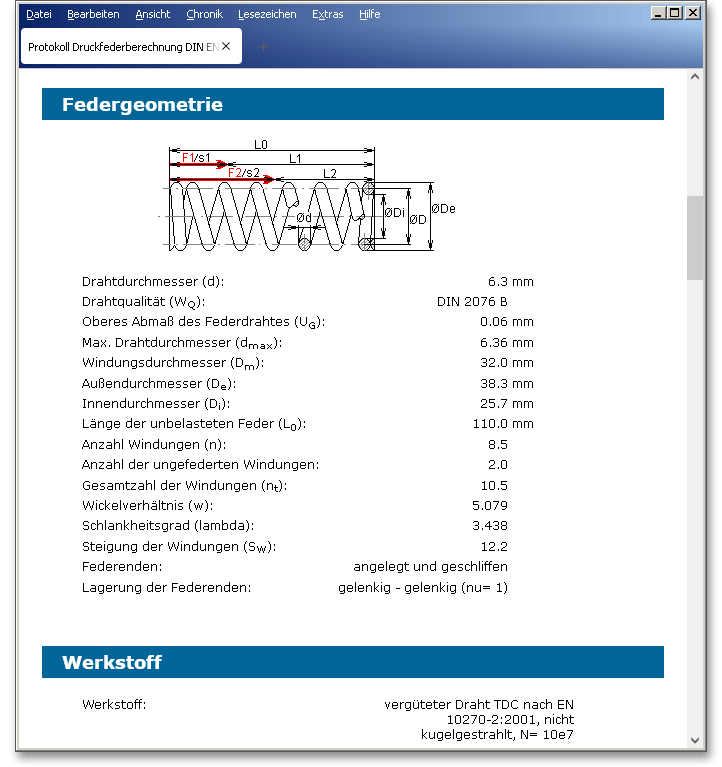

Das Protokoll enthält ein Inhaltsverzeichnis. Hierüber lassen sich die gewünschten Ergebnisse schnell aufrufen. Es werden Ihnen alle Eingaben sowie Ergebnisse aufgeführt. Das Protokoll steht Ihnen im HTML- und im PDF-Format zur Verfügung. Sie können das erzeugte Protokoll zum Beispiel im HTML-Format abspeichern, um es später in einem Web-Browser wieder oder im Word für Windows zu öffnen.

Das Berechnungsprotokoll lässt sich drucken oder speichern:

PIC

Abbildung 22.26: Auszug aus dem Protokoll

22.13 Berechnung speichern

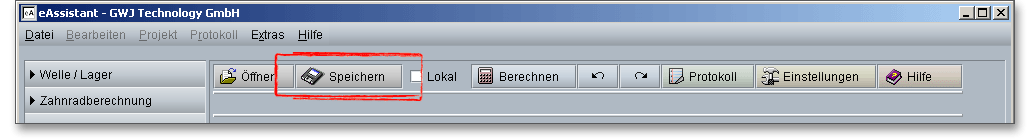

Nach der Durchführung Ihrer Berechnung können Sie diese speichern. Sie haben dabei die Möglichkeit, entweder auf dem eAssistant-Server oder auf Ihrem Rechner zu speichern. Klicken Sie auf den Button „Speichern“ in der obersten Zeile des Berechnungsmoduls.

PIC

Abbildung 22.27: Button „Speichern“

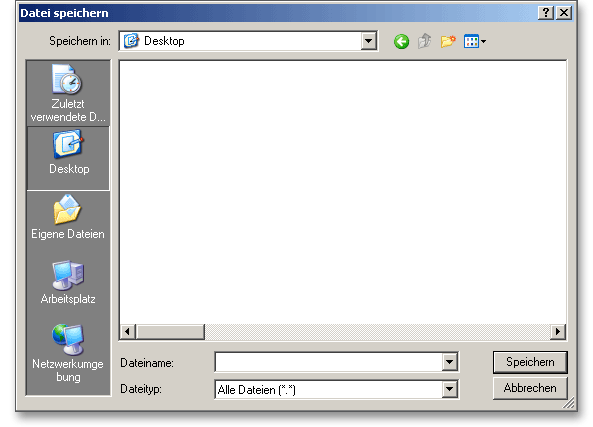

Um die Berechnung lokal auf Ihrem Rechner zu speichern, müssen Sie die Option „Lokal“ im Berechnungsmodul aktivieren.

PIC

Abbildung 22.28: Windows-Dialog zum Speichern

Haben Sie diese Option nicht aktiviert, so öffnet sich ein neues Fenster und Sie können Ihre Berechnung auf dem eAssistant-Server speichern. Geben Sie unter „Dateiname“ den Namen Ihrer Berechnung ein und klicken Sie auf den Button „Speichern“.

PIC

Abbildung 22.29: Berechnung speichern

22.14 Einstellungen

Klicken Sie auf den Button „Einstellungen“ in der oberen Zeile des Berechnungsmoduls.

PIC

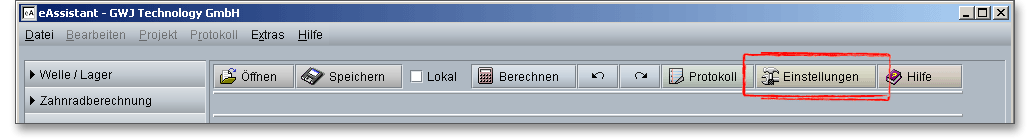

Abbildung 22.30: Button „Einstellungen“

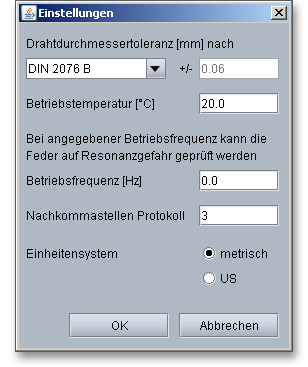

Hier finden Sie verschiedene Standardeinstellungen, die Sie individuell anpassen können:

PIC

Abbildung 22.31: Einstellungen

22.15 Berechnungsbeispiel: Druckfeder DIN EN 13906-1, Ausgabe 2002

22.15.1 Berechnungsmodul starten

Melden Sie sich auf der Startseite www.eAssistant.eu mit Ihrem Benutzernamen und Ihrem Passwort an. Um das Berechnungsmodul für Druckfedern zu starten, klicken Sie in der Baumstruktur auf der linken Seite auf den Menüpunkt „Federberechnung“ und anschließend auf „Druckfeder“.

PIC

Abbildung 22.32: Berechnungsmodul

22.15.2 Berechnungsbeispiel

Die kaltgeformte Druckfeder 4 x 32 x 120 aus patentiert gezogenem Federstahldraht mit

Drahtdurchmesser \(d\) = 4 mm

Federdurchmesser \(D\) = 32 mm

Windungen \(n\) = 8.5

Federlänge \(L_{0}\) = 120 mm

wird abwechselnd mit

Federkraft \(F_{1}\) = 300 N

Federkraft \(F_{2}\) = 500 N

belastet. Wie groß sind die Federrate R, die korrigierte Schubspannung \(\tau _{k2}\) bei \(F_{2}\) = 500 N und der Federhub \(s_{h}\)?

22.15.3 Durchführung der Berechnung

Eingabe der Federkräfte

Starten Sie mit der Eingabe der Federkräfte \(F_{1}\) und \(F_{2}\). Während Sie die Werte für die Federkräfte eingeben, werden Ihnen sofort die dazugehörigen Federwege berechnet und auch farblich gekennzeichnet.

PIC

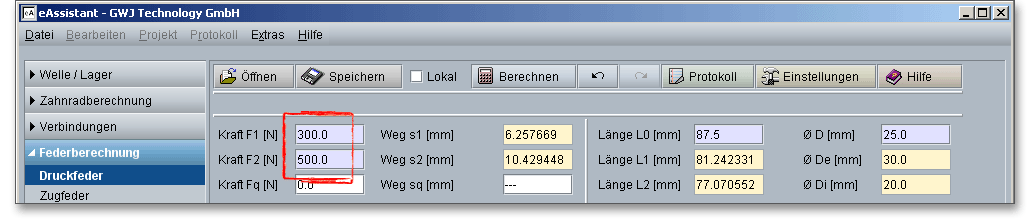

Abbildung 22.33: Eingabe der Federkräfte
Eingabe der federnden Windungen und des Drahtdurchmessers

Geben Sie hier die Anzahl der Windungen \(n\) sowie den Drahtdurchmesser \(d\) ein. Die Einstellungen für die Federenden, die Lagerung sowie für die Beanspruchung werden nicht verändert.

PIC

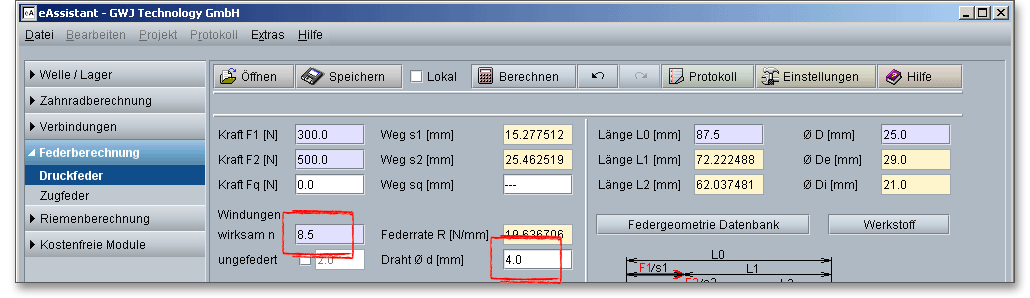

Abbildung 22.34: Windungen \(d\) und Drahtdurchmesser \(d\)
Eingabe der Federlänge und des Federdurchmessers

Geben Sie die Federlänge \(L_{0}\) und den Federdurchmesser \(D\) ein.

PIC

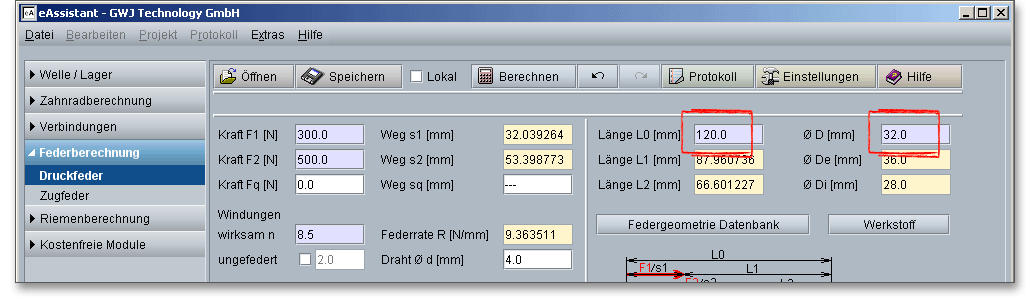

Abbildung 22.35: Eingabe der Länge und des Durchmessers

Werkstoffdatenbank

Um den gewünschten Werkstoff für diese Druckfeder auszuwählen, klicken Sie auf den Button „Werkstoff“.

PIC

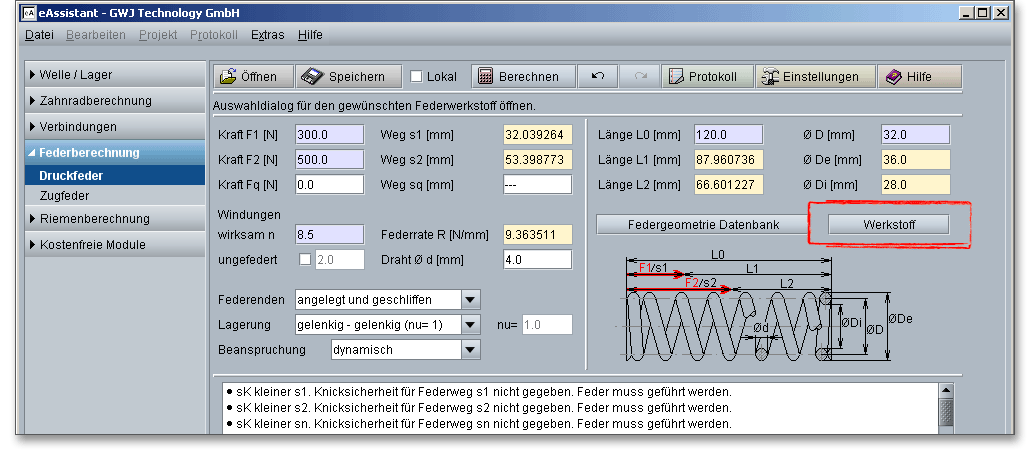

Abbildung 22.36: Button „Werkstoff“

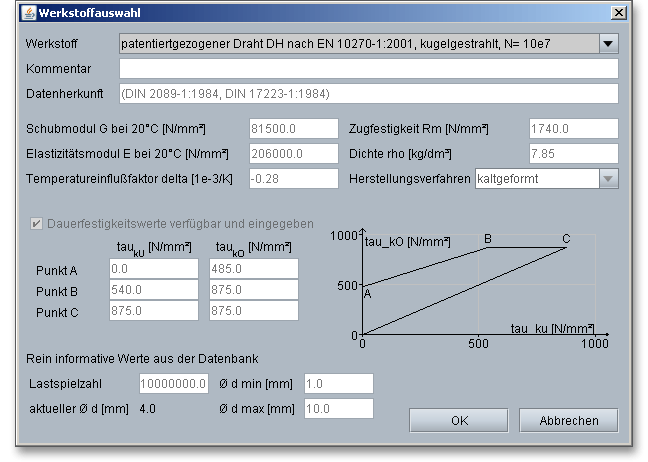

Wählen Sie aus der Listbox den Werkstoff „patentiert gezogener Draht, kugelgestrahlt“ aus.

PIC

Abbildung 22.37: Werkstoff auswählen

22.15.4 Ergebnisse

Die Ergebnisse, wie zum Beispiel die statische und dynamische Ausnutzung der Spannung, werden bereits während jeder Eingabe berechnet und immer aktuell im Ergebnisfeld angezeigt. Es wird nach jeder abgeschlossenen Eingabe neu durchgerechnet. Dadurch werden jegliche Veränderungen der Eingabewerte auf die Ergebnisse schnell sichtbar. Werden die Mindestsicherheiten nicht erfüllt, so wird das Ergebnis mit einer roten Markierung angezeigt. Grundsätzlich können Sie jede Eingabe mit der Enter-Taste oder mit einem Klick in ein neues Eingabefeld abschließen. Alternativ können Sie mit der Tab-Taste durch die Eingabemaske springen oder nach jeder Eingabe auf den Button „Berechnen“ klicken. Auch hierbei werden die Werte entsprechend übernommen und die Ergebnisse sofort in der Übersicht angezeigt.

Federrate \(R\)

Die Federrate \(R\) beträgt = 9,363511 N/mm und wird oberhalb des Eingabefeldes zum Drahtdurchmesser angezeigt.

PIC

Abbildung 22.38: Ergebnis Federrate
Schubspannung bei Federkraft \(F_{2}\)

Klicken Sie auf den Button „Protokoll“. Im Protokoll finden Sie das Ergebnis für die Schubspannung. Die Schubspannung \(\tau _{k2}\) beträgt = 636,62 N/mm\(^{2}\).

PIC

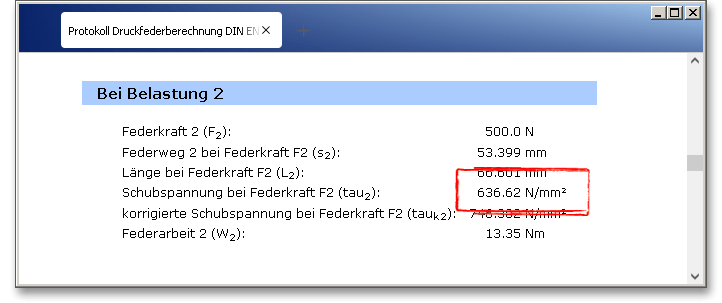

Abbildung 22.39: Ergebnis für die Schubspannung
Federhub \(s_{h}\)

In dem Ergebnisfeld in der Hauptmaske des Berechnungsmodul finden Sie das Ergebnis für den Federhub. Der Federhub \(s_{h}\) beträgt rund 21,36 mm.

PIC

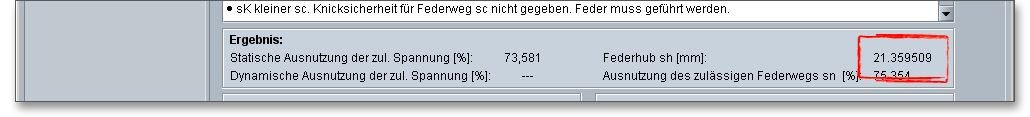

Abbildung 22.40: Ergebnis Federhub

22.15.5 Dokumentation: Diagramme und Protokoll

Diagramme

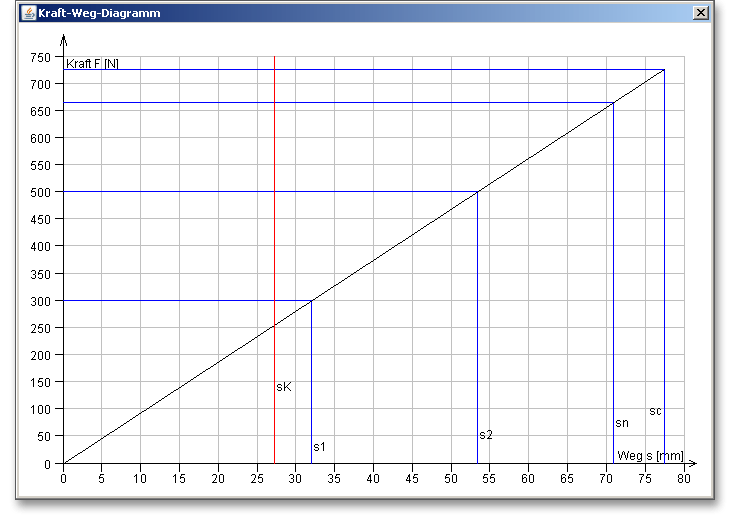

Ihre Ergebnisse werden übersichtlich in den Diagrammen dargestellt. Klicken Sie mit der Maus auf eines der Diagramme, so wird dieses vergrößert dargestellt.

PIC

Abbildung 22.41: Diagramme
Protokoll

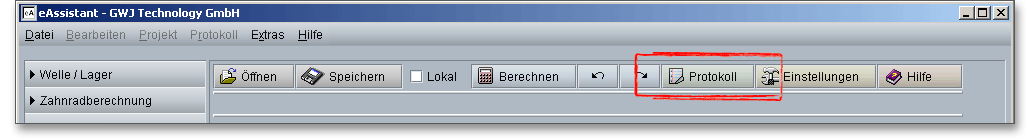

Nach Abschluss Ihrer Berechnung haben Sie die Möglichkeit, ein Protokoll zu erzeugen. Klicken Sie dazu auf den Button „Protokoll“.

PIC

Abbildung 22.42: Button „Protokoll“

Das Protokoll enthält ein Inhaltsverzeichnis. Hierüber lassen sich die gewünschten Ergebnisse schnell aufrufen. Es werden Ihnen alle Eingaben sowie Ergebnisse aufgeführt. Das Protokoll steht Ihnen im HTML- und im PDF-Format zur Verfügung. Sie können das erzeugte Protokoll zum Beispiel im HTML-Format abspeichern, um es später in einem Web-Browser wieder oder im Word für Windows zu öffnen. Das Berechnungsprotokoll lässt sich drucken oder speichern:

22.15.6 Berechnung speichern

Nach der Durchführung Ihrer Berechnung können Sie diese speichern. Sie haben dabei die Möglichkeit, entweder auf dem eAssistant-Server oder auf Ihrem Rechner zu speichern. Klicken Sie auf den Button „Speichern“ in der obersten Zeile des Berechnungsmoduls.

PIC

Abbildung 22.43: Button „Speichern“

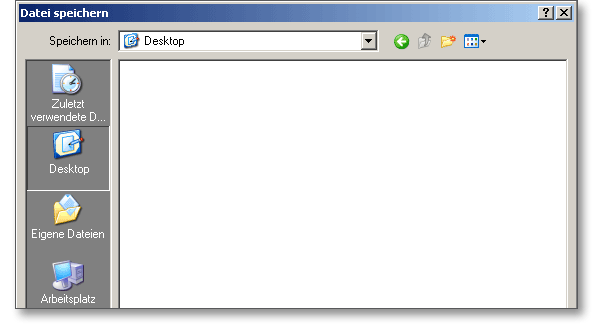

Um die Berechnung lokal auf Ihrem Rechner zu speichern, müssen Sie die Option „Lokal“ im Berechnungsmodul aktivieren.

PIC

Abbildung 22.44: Windows-Dialog zum Speichern

Haben Sie diese Option nicht aktiviert, so öffnet sich ein neues Fenster und Sie können Ihre Berechnung auf dem eAssistant-Server speichern.

PIC

Abbildung 22.45: Berechnung speichern

Haben Sie diese Option nicht aktiviert, so öffnet sich ein neues Fenster und Sie können Ihre Berechnung auf dem eAssistant-Server speichern. Geben Sie unter „Dateiname“ den Namen Ihrer Berechnung ein und klicken Sie auf den Button „Speichern“.

Für weitere Fragen, Informationen oder auch Anregungen stehen wir Ihnen jederzeit gern zur Verfügung. Sie erreichen unser Support-Team über die E-Mail eAssistant@gwj.de oder unter der Telefon-Nr. +49 (0) 531 129 399-0.
