Wälzlagerberechnung nach DIN ISO 281

Leistungsmerkmale

  • Berechnung nomineller und erweiterter Lebensdauer nach DIN ISO 281 inkl. Beiblatt 1 (Ausgabe April 2003)
  • 11 verschiedene Lagertypen können berechnet werden
  • fast 20000 Lager der Hersteller NSK, SKF, SNR und KOYO stehen zur Auswahl
  • schnelle Auswahl bzw. Identifizierung der Lager über Lagerauswahlsuche
  • integrierte Öle und Fette der Firmen Lubricant Consult, Fuchs Lubritech, Aral und BP
  • individuelle Vorgabe der Erlebenswahrscheinlichkeit möglich
  • Berechnung von Rillenkugellagern mit erhöhter Lagerluft C3, C4
  • Berücksichtigung von Betriebstemperatur und Sauberkeit
  • individuelle Eingabe von Lagern und Schmierstoffen wird ermöglicht
  • Berechnung kann auch mit Lastkollektiven erfolgen
  • Berechnungsergebnisse zusätzlich mit Diagrammen, z.B. Lebensdauer über Axialkraft
  • detailliertes Protokoll im HTML- und PDF-Format

Beschreibung

Mit dem Modul Wälzlagerberechnung können sowohl die nominelle als auch die erweiterte Lebensdauer nach DIN ISO 281 inkl. Beiblatt 1 (Ausgabe April 2003) der folgenden Wälzlagerbauformen berechnet werden:

  • einreihige Radialrillenkugellager
  • zweireihige Radialrillenkugellager
  • einreihige Schrägkugellager
  • zweireihige Schrägkugellager
  • Pendelkugellager
  • Vierpunktlager
  • einreihige Kegelrollenlager
  • einreihige Zylinderrollenlager
  • Pendelrollenlager
  • einreihige Axialkugellager
  • Axialpendelrollenlager

In der komfortablen Datenbank stehen fast 20000 Lager der Hersteller NSK, SKF, SNR und KOYO zur Auswahl. Nachdem der Anwender seinen gewünschten Hersteller und Lagertyp gewählt und seine Lagerbelastungen vorgegeben hat, kann er das gewünschte Lager aus einer Liste auswählen oder schnell und bequem über die Lagersuche identifizieren. Für die Lagersuche können die verschiedenen Parameter

  • Lagerinnendurchmesser
  • Lageraußendurchmesser
  • Lagerbreite
  • Anhand der vorher angegebenen Belastung berechnete, nominelle und erweiterte Lebensdauer
  • max. Drehzahlen bei Öl- oder Fettschmierung

bereichsweise vorgegeben werden. Neben der Auswahl von Lagern aus der Wälzlagerdatenbank können auch Lager selbst eingegeben und berechnet werden.

Zusätzlich wurde für Radialrillenkugellager in der Lagerauswahlsuche die Auswahl für erhöhte Lagerluft C3 oder C4 integriert, welche in der Lebensdauerberechnung berücksichtigt wird. Bei Verwendung dieser Option ist anzumerken, dass die Lagerluft gewählt werden sollte, die nach dem Einbau des Lagers im Betrieb vorhanden ist.

Weiterhin können für die Berechnung der erweiterten Lebensdauer verschiedene Öle und Fette aus einer Datenbank gewählt oder selbst angegeben werden. In der integrierten Schmierstoffdatenbank stehen Produkte der Firmen Lubricant Consult, Fuchs Lubritech, Aral und BP zur Auswahl. Zusätzlich werden die Vorgaben für die Erlebenswahrscheinlichkeit, die Betriebstemperatur und die Sauberkeit unter Betriebsbedingungen in der Berechnung berücksichtigt.

Eine Berechnung mit Lastkollektiven ist ebenfalls möglich. Hierfür kann eine beliebige Anzahl von Lastfällen definiert werden. Für jeden einzelnen Lastfall ist die Vorgabe von Zeitanteil, der Radial- und Axialkraft, der Temperatur und der Sauberkeit möglich. Lastkollektve können unabhängig von der zugrundeliegenden Lagerberechnung gespeichert und geladen werden.

Als Berechnungsergebnisse werden sofort die nominelle Lebensdauer, die erweiterte Lebensdauer sowie die statische Kennzahl angezeigt. Zusätzlich stehen verschiedene Diagrammdarstellungen zur Verfügung:

Lebensdauer über

  • Radialkraft
  • Axialkraft
  • Drehzahl
  • Sauberkeit
  • Temperatur und
  • Schmierstoffviskosität

Die detaillierten Ergebnisse werden im Protokoll aufgeführt. Dieses ist im HTML- und PDF-Format verfügbar.

Wälzlager nach DIN ISO 281

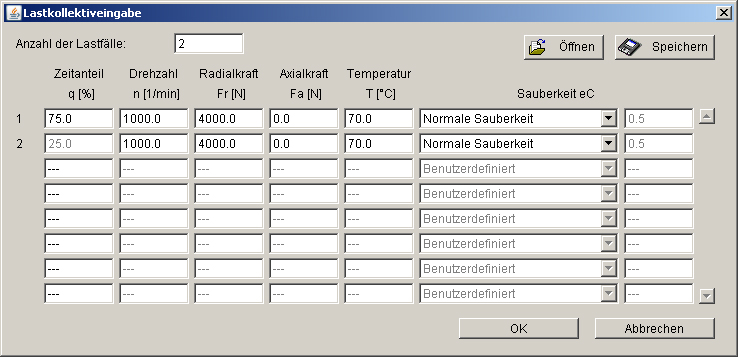

Eingabe der Lastkollektive
Schmierstoffauswahl

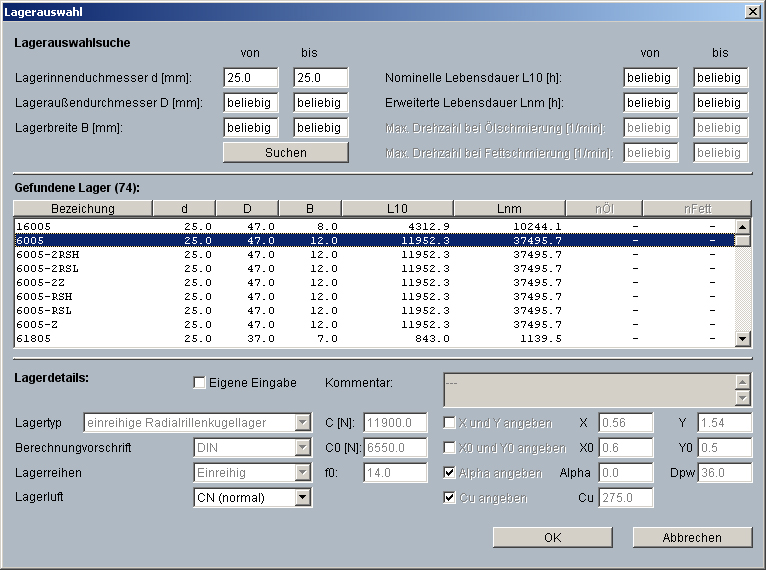

Lagerauswahl

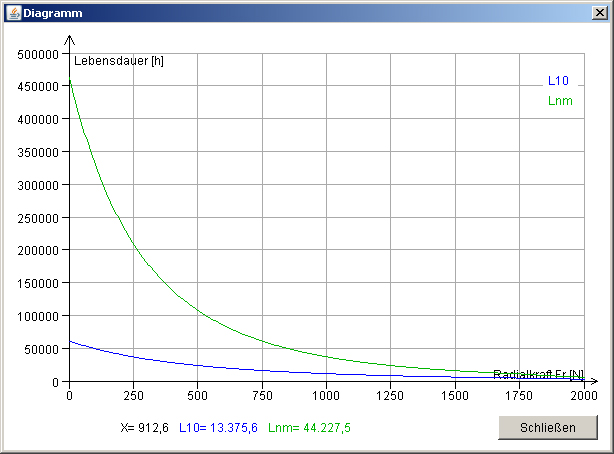

Diagramm Lebensdauer und Radialkraft
