CAD-PlugIn für STEP/IGES

Das 3D-CAD-PlugIn ermöglicht das Generieren der Geometrie von verschiedenen Verzahnungsarten als 3D-CAD-Modell im STEP-/IGES-Format.

Sowohl das STEP- als auch das IGES-Format sind standardisierte Austauschformate für 3D-Modelle und können in fast jedes CAD-System importiert werden.

Im Einstellungsmenü für die STEP-/IGES-Ausgabe stehen dem Anwender verschiedene Funktionen zur Auswahl, um den Export individuell anzupassen. Dabei lässt sich die Geometrie als Volumenmodell mit einem oder allen Zähnen oder auch als Flächenmodell der Zahnlückengeometrie erzeugen. Beim Export kann der Anwender außerdem den Grad der Genauigkeit auf einen gewünschten Wert festlegen.

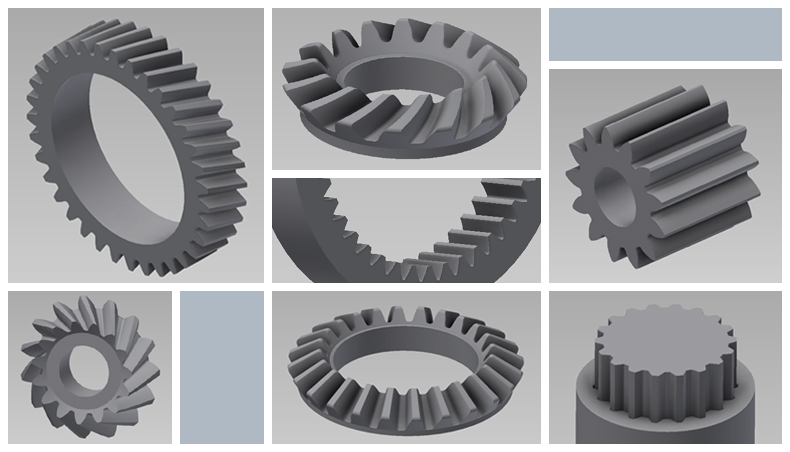

Zur Zeit beinhalten folgende Berechnungsmodule den STEP-/IGES-Export: Einzelräder (außen/innen), Stirnradpaare, Planetenstufen, 3er- und 4er-Räderkette, Zahnstangen, gerad- und schrägverzahnte Kegelräder, spiralverzahnte Kegelräder sowie Zahnwellenverbindungen (DIN 5480 etc.).
