SystemManager

Leistungsmerkmale

  • Berechnungsumgebung für komplette Systeme von Maschinenelementen
  • Schneller, einfacher und übersichtlicher Aufbau von Systemen
  • Mehrwellensysteme gekoppelt mit Verzahnungen
  • Achsparallele Wellensysteme für mehrstufige Stirnradgetriebe
  • konzentrische Wellensysteme für Planetengetriebe und allgemeine Umlaufrädergetriebe
  • Unterstützung koaxialer Wellen

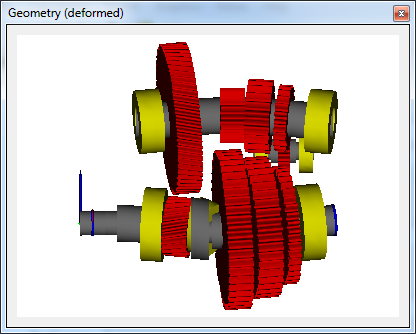

  • Direktintegrierte Wellenberechnung für Durchbiegung und Lagerkräfte unter Berücksichtigung nichtlinearer Lagersteifigkeiten von Wälzlagern
  • Wellenfestigkeitsberechnung nach DIN 743 über direkte Verknüpfung des eAssistant-Wellenmoduls
  • Direktintegrierte Wälzlagerberechnung zur Ermittlung der nominellen und erweiterten Lebensdauerberechnung nach DIN ISO 281 inkl. Wälzlagerdatenbanken und Schmierstoffdatenbank
  • Wälzlagerberechnung mit Berücksichtigung der inneren Lagergeometrie zur Berechnung der nominellen und erweiterten Referenzlagerlebensdauer nach ISO/TS 16281 (Erweiterungsoption)
  • Verzahnungsberechnung über direkte Verknüpfung des eAssistant Stirnradmoduls
  • Überblick über Verzahnungs- und Wellensicherheiten sowie Lagerlebensdauern direkt auf der Benutzeroberfläche
  • Lastkollektive auf Systemebene definierbar, Lager und Verzahnungen werden mit gegebenen Kollektiv berechnet
  • Konfigurationen für verschiedene Schaltstellungen zur Realisierung von Schaltgetrieben definierbar und Berücksichtigung dieser in der Lastkollektivberechnung
  • Lastverteilung über der Zahnbreite von Verzahnungen gibt einen Hinweis auf erforderliche Flankenlinienkorrekturen
  • Eigenfrequenzen können auf Systemebene berechnet werden, mit Kopplung von Dreh- und Biegeschwingungen; Eigenformen werden 3D animiert dargestellt zur einfachen Identifizierung der Art der Schwingung (Erweiterungsoption)

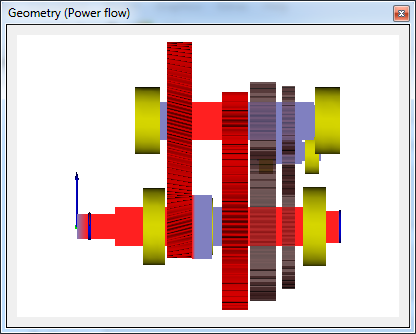

  • Verschiedene Ergebnisgrafiken / Diagramme, Darstellung des Leistungsflusses in 3D, …
  • Rechtwinklige Wellensysteme mit Kopplung zu Kegelradmodulen
  • Rechtwinklige Wellensysteme mit Kopplung zu Schneckenmodul

Beschreibung

Der eAssistant SystemManager ist eine lokale Anwendung (Offline Software) zur Berechnung kompletter Systeme von Maschinenelementen. Die Anwendung reicht von einfachen Systemen, wie z.B. einer einzelnen Welle oder auch koaxialer Wellen mit Lagern und Belastungen, bis hin zu komplexen Systemen, wie mehrstufige Getriebe, Schaltgetriebe, beliebige Formen von Umlaufgetrieben etc..

Der SystemManager fungiert als Systemaufsatz zu den seit vielen Jahren bewährten eAssistant-Berechnungsmodulen und ermöglicht die direkte Verknüpfung dieser innerhalb des Systems. So kann beispielsweise die Stirnradberechnung direkt innerhalb der Systemberechnung aufgerufen und die Vorgaben für ein Stirnradpaar detailliert definiert werden. Bei der Durchrechnung des Gesamtsystems werden automatisch die entsprechenden eAssistant-Berechnungsmodule mit genutzt.

Voraussetzung für den SystemManager ist ein eAssistant-Jahrespauschalzugang oder eine entsprechende TBK Lizenz. Die Software ist in deutscher und englischer Sprache verfügbar.

Der eAssistant SystemManager zeichnet sich durch eine einfache und intuitive Bedienung aus und ermöglicht so den schnellen Aufbau auch von komplexen Systemen ohne großen Einarbeitungsaufwand. Somit kommt die Software sowohl in der Entwurfsphase bzw. Vorentwicklung als auch bei der Nachrechnung und Optimierung von Systemen zur Anwendung. Sie ist nicht nur für den Einsatz in Großunternehmen, sondern auch für Ingenieurbüros, klein- und mittelständische Unternehmen als auch für die Ausbildung und Lehre geeignet.
