Połączenia wpustowe wg DIN 6892

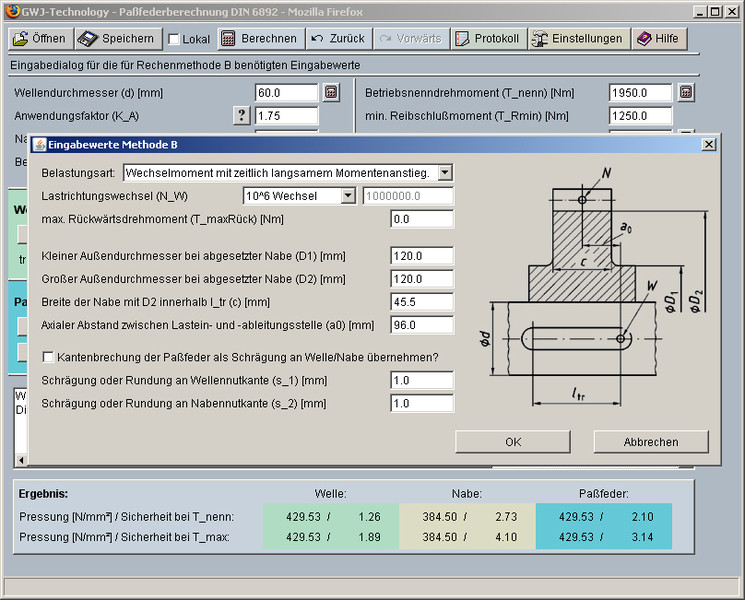

• Obliczenia metodami B i C określonymi przez normę.
• Łączenie połączenia wpustowego sprężynowego z połączeniem wciskowym w oparciu o moment tarcia.
• Uwzględnienie geometrii piasty.
• Definiowanie zmiennego momentu obrotowego oraz obciążeń na końcach czopu.

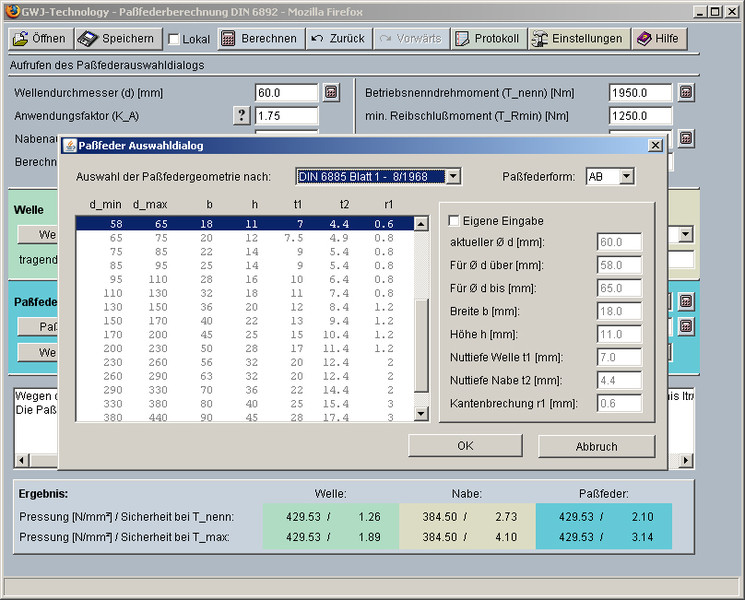

• Baza danych parametrów geometrycznych połączeń wpustowych w/g DIN 6885 od części 1 do 3 dla normalnych długości.
• Dostępność różnych form wpustów (od A do J).
• Funkcje umożliwiające definiowanie momentu obrotowego, długości połączenia itd.

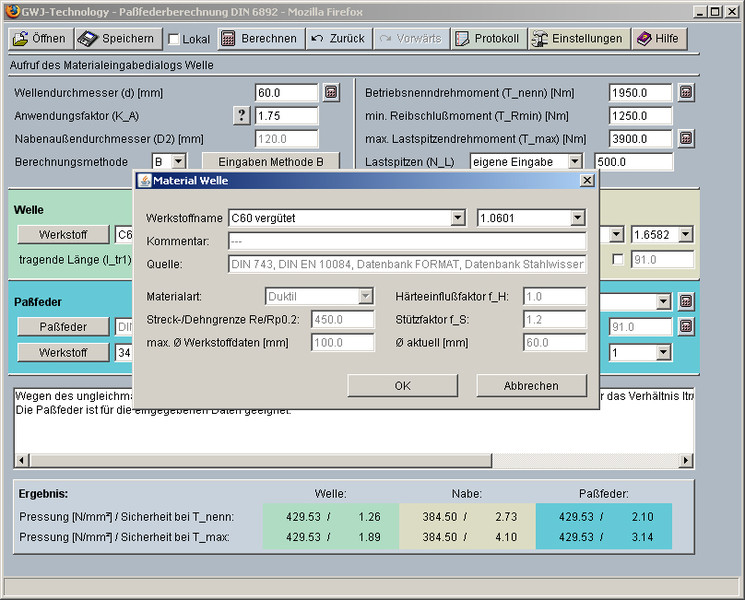

• Określenie dopuszczalnych nacisków z podanych wartości materiałowych.
• Możliwość indywidualnego definiowania parametrów połączeń.
• Szczegółowy raport z obliczeń w formacie HTML lub PDF.

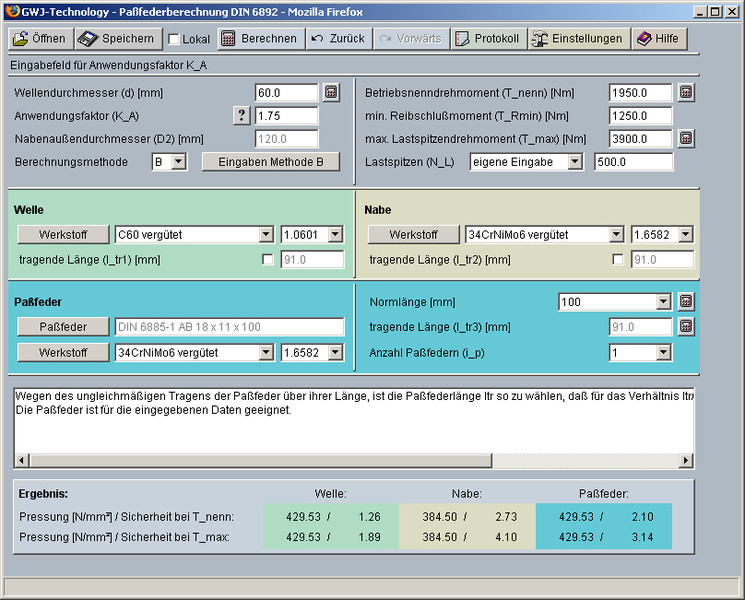

Moduł ten pozwala na obliczanie połączeń wpustowych sprężynowych metodami B i C definiowanymi w normie DIN 6862. Umożliwia on określenie dopuszczalnych nacisków na podstawie właściwości materiałów, dzięki czemu można również korzystać z materiałów specjalnych (niestandardowych). Możliwość łączenia połączenia wpustowego sprężynowego z połączeniem wciskowym w oparciu o moment obrotowy.

Obliczania wykonywane za pomocą tego modułu pozwalają na określenie parametrów geometrycznych piasty, definiowanie momentu obrotowego oraz obciążeń na końcach czopu. Użytkownicy mają do dyspozycji bazę danych właściwości geometrycznych połączeń wpustowych według normy DIN 6885 od części 1 do 3 dla normalnych długości.

Obok obliczeń na podstawie wartości standardowych określonych w normie, istnieje możliwość obliczania połączeń specjalnych o niestandardowych wymiarach, obiegających od normy. Do dyspozycji jest także baza danych umożliwiająca wybór formy wypustu (od A do J) określonych w normie.

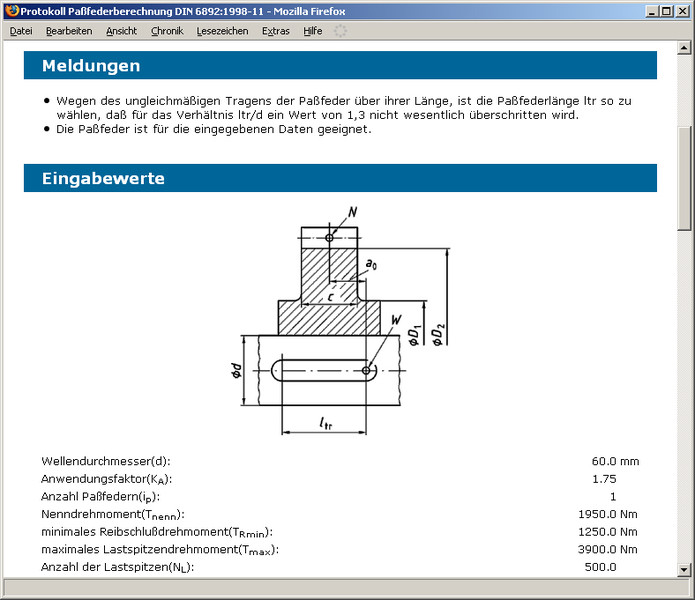

Po zakończeniu obliczeń, można wygenerować protokół w formacie PDF lub HTML.
