Muelles de tracción según la norma DIN EN 13906-2, edición 2002

• Puede indicarse individualmente, la fuerza elástica de muelle, la trayectoria o la combinación de las magnitudes
• El usuario podrá introducir el mismo o seleccionar de una base de datos, las magnitudes geométricas como longitud, diámetro y roscas
• Diferentes tipo de muelles
• Cálculo del esfuerzo dinámico o estático/cuasi-estático
• Definición de materiales por medio de la base de datos
• Consideración de las tolerancias según las normas DIN 2076 B/C, DIN 2077, DIN 2096, DIN 2097
• Cálculo de la frecuencia natural del muelle
• Consideración de la temperatura de funcionamiento
• Diagrama de Goodman y fuerza-trayecto
• Protocolo detallado en formato HTML o PDF

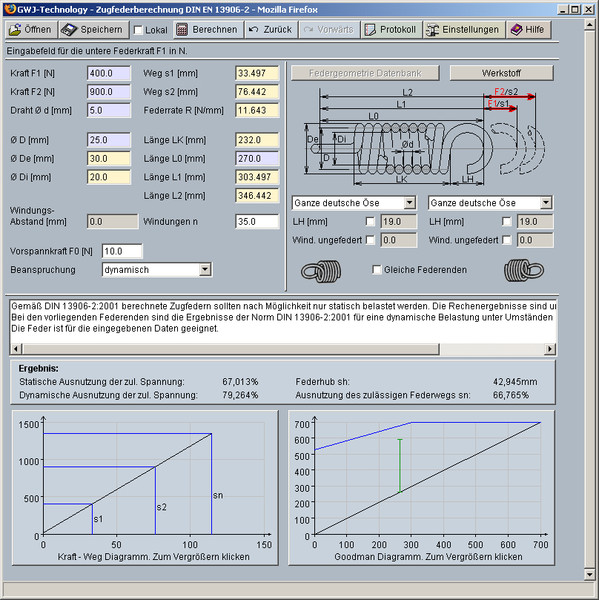

El cálculo de muelles de tracción se realiza según la norma DIN 13906-2. Para el cálculo, el usuario podrá indicar la fuerza elástica, la trayectoria, o bien la combinación de ambas. El resto de magnitudes necesarias para la descripción del muelle de tracción como longitud, diámetro y rosca pueden ser introducidas manualmente. Automáticamente el programa calculará todos lo valores que dependan de los datos ingresados. Para los extremos de los muelles disponemos de las siguientes formas:

• Media orejilla alemana
• Orejilla alemana completa
• Orejilla doble alemana
• Orejilla alemana completa lateral
• Orejilla alemana completa lateral doble
• Ojete de gancho
• Ojete de gancho lateral
• Orejilla inglesa
• Gancho enrollado
• Bulón roscado
• Bulón
• Gancho plano atornillado
• Orejilla alemana completa inclinada

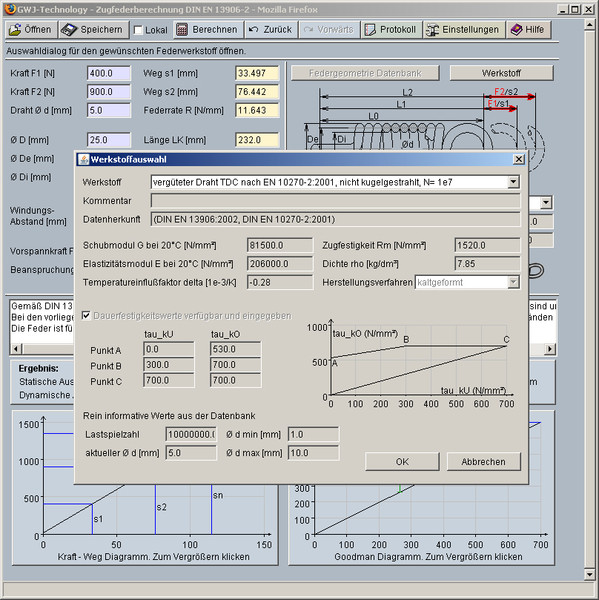

El cálculo se realizará para el esfuerzo dinámico o estático/cuasi-estático. Los materiales de los muelles podrán ser escogidos cómodamente de la base de datos o bien ser introducidos por el usuario. De esta manera se facilitará el cálculo de materiales especiales. Se podrá definir la distancia del interroscado para los materiales de muelle moldeados en calor. Además se podrán especificar las tolerancias para el diámetro del alambre según la norma DIN 2076 B y C, DIN 2077 o indicarlas individualmente. El cálculo se realizará (según las normas DIN 2096 o DIN 2097) dependiendo del proceso de fabricación del muelle según sea moldeado en frio o en calor. Adicionalmente se calculará la frecuencia natural del muelle y se tomará en consideración la temperatura de funcionamiento.

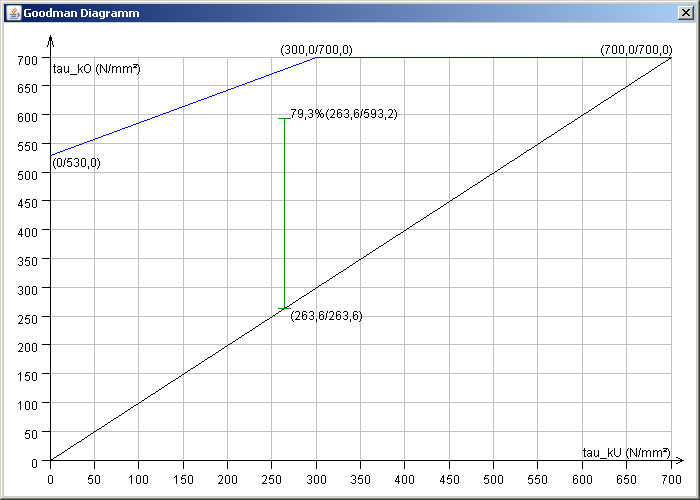

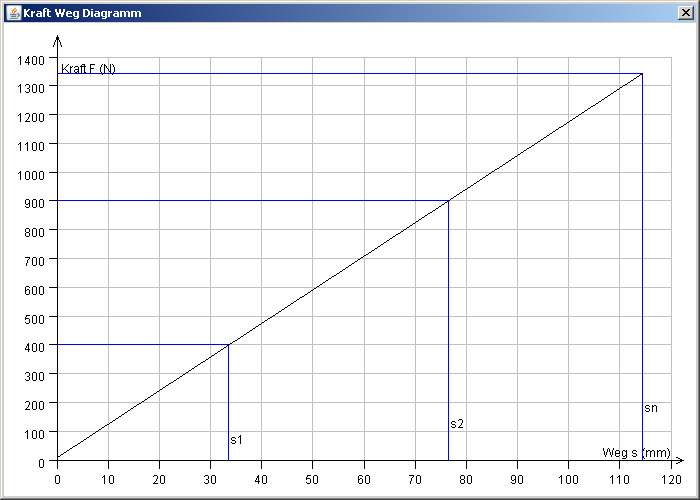

Los resultados más importantes, es decir, el aprovechamiento estático y dinámico de la tensión admitida, la trayectoria de suspensión y el aprovechamiento de la trayectoria total del muelle se mostrarán claramente durante el ingreso de los datos. Adicionalmente se efectuará la representación de los diagramas de Goodman y de fuerza-trayectoria. Para maximizar el diagrama haga un clic sobre el diagrama correspondiente.

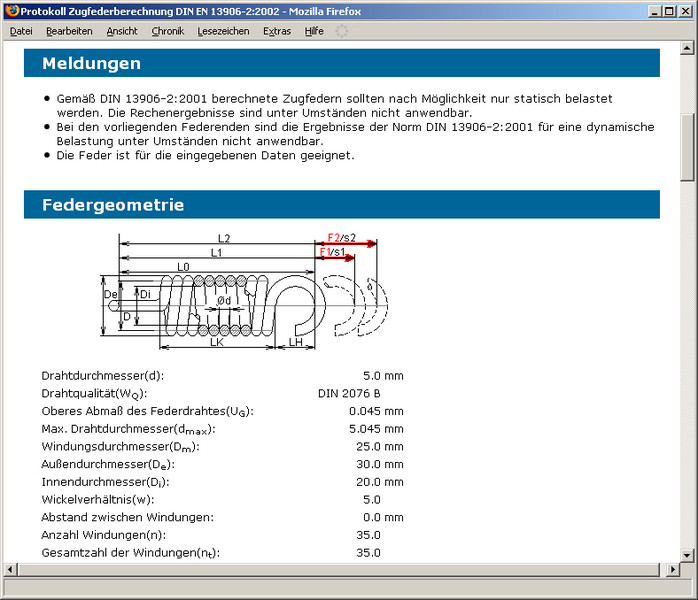

Para la documentación yuna vez finalizado el cálculo se podrá generar un "Protocolo de cálculo", disponible en formato PDF y HTML, que contendrá todos los datos sobre la utilización del módulos de cálculo, los datos de entrada detallados y los resultados.
