Ressorts de traction selon la norme DIN EN 13906-2, Edition 2002

• Les efforts du ressort ou la flexibilité ou la combinaison des deux dimensions peuvent être précisés
• Les dimensions géométriques, telles que les longueurs, le diamètre et les spires sont disponibles selon la norme DIN 2098 ou peuvent être saisies manuellement
• Différentes formes de finition des extremités de ressort sont disponibles
• Calcul pour une sollicitation dynamique ou statique/quasi-statique
• Matériaux du ressort à choisir à partir de la base de données ou à définir individuellement
• Prise en compte des tolérances selon les normes DIN 2076 B/C, DIN 2077, DIN 2096, DIN 2097
• Calcul de la fréquence caractéristique du ressort
• Prise en compte de la température de travail
• Diagrammes de Goodman et de force-course
• Protocole détaillé aux formats HTML et PDF

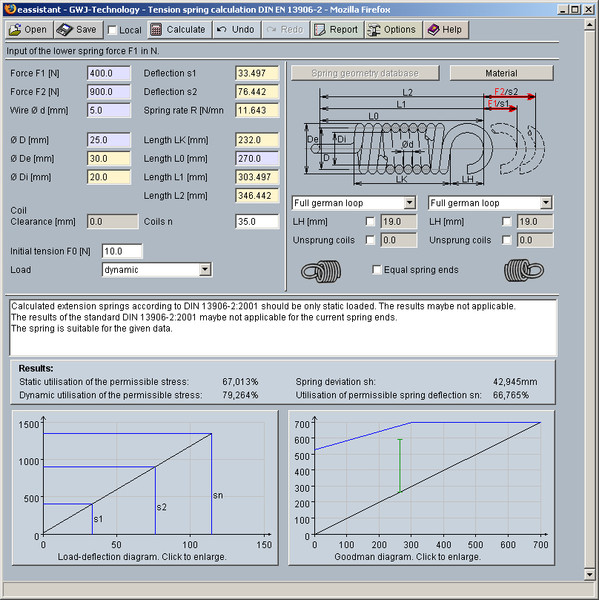

Le calcul des ressorts de traction s'effectue selon la norme DIN 13906-2. Les efforts du ressort ou la flexibilité ou une combinaison de ces deux dimensions peut être spécifiée pour le calcul. Les autres dimensions pour la desciption de la géométrie des ressorts de traction telle que les longueurs, le diamètre et les spires peuvent être saisies manuellement. Au cours de la définition manuelle de la géométrie des ressorts, après la saisie des valeurs d'entrée, les données qui dépendent de ces valeurs seront automatiquement calculées.

Pour les extremités de ressort, les formes de finition suivantes sont disponibles:

• demi anneau allemand
• anneau allemand fermé
• anneau allemand double fermé
• anneau allemand fermé de côté
• anneau allemand double fermé de côté
• crochet
• crochet allongé sur le côté
• anneau anglais
• crochet enroulé dans les spires
• bouchon fileté
• vissé
• attache vissé
• anneau allemand fermé allongé incliné

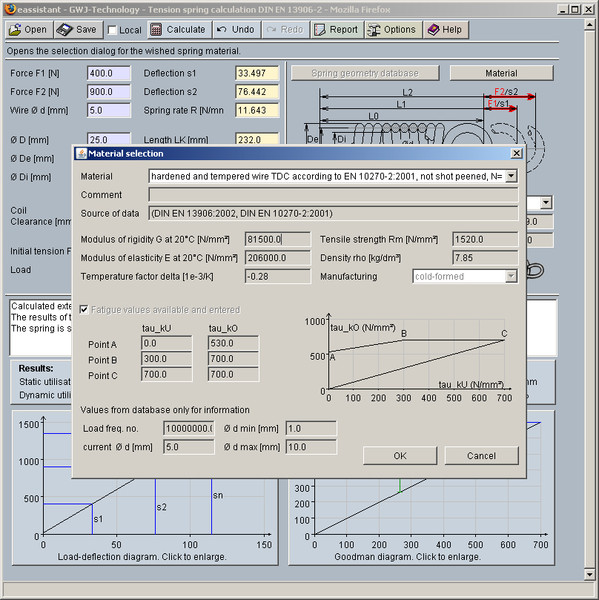

La réalisation du calcul est possible pour une sollicitation dynamique ou statique/quasi-statique. Les matériaux des ressorts peuvent être facilement choisis à partir de la base de données ou bien peuvent être saisis manuellement. Le calcul avec des matériaux spécifiques est ainsi possible. Pour les matériaux de ressort laminés à chaud, un écart d'enroulement peut également être défini. De plus, les tolérances pour le diamètre du fil selon les normes DIN 2076 (B et C) et DIN 2077 peuvent être définies ou bien saisies individuellement. Selon le procédé de fabrication des matériaux choisis, c-à-d. laminé à chaud ou façonné à froid, le calcul des tolérances s'effectue selon les normes DIN 2096 ou DIN 2097. Le calcul s'effectue selon la fréquence caractéristique du ressort. La température de travail peut également être prise en compte lors du calcul.

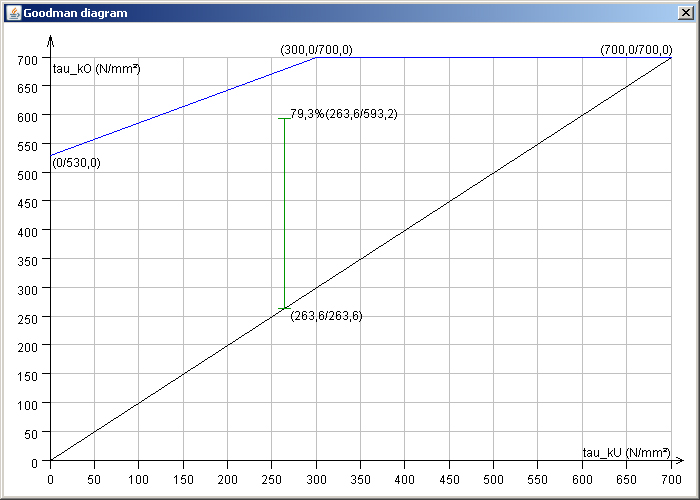

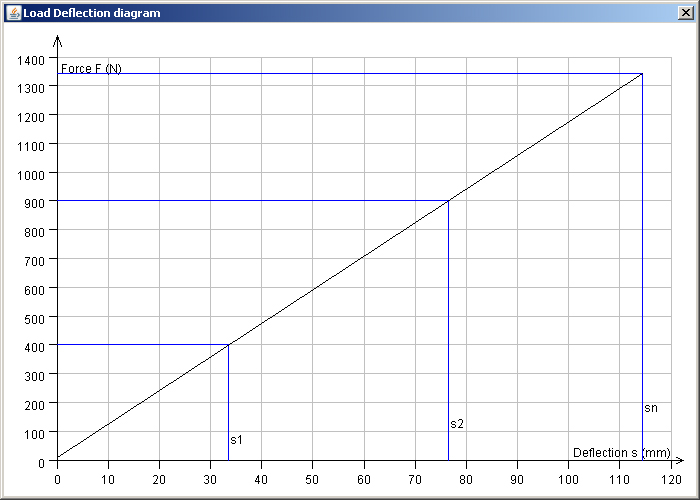

Les principaux résultats, à savoir l'utilisation statique et dynamique de la tension autorisée, le débattement du ressort et l'utilisation des courses élatiques admises sont déjà clairement affichés lors de la frappe. De plus, il y a la possibilité d'obtenir les diagrammes de Goodman et de force-course, qui peuvent être agrandis en cliquant dessus.

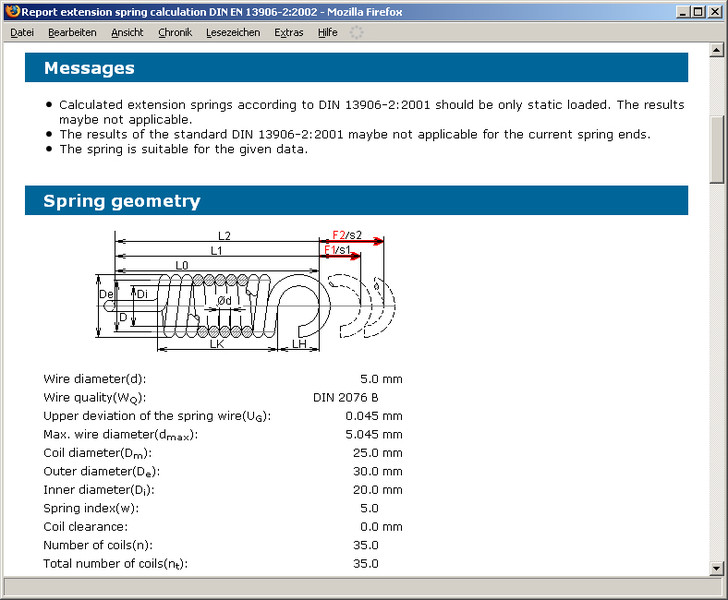

A l'issue du calcul, un protocole est disponible pour information avec les données d'entrée, les détails de la méthode de calcul ainsi que tous les résultats détaillés et compréhensibles. Le protocole peut être généré au format HTML ou PDF.
