In diesem Seminar geht es um die Auslegung, Nachrechnung und Optimierung von Welle-Nabe-Verbindungen, wie Presssitz, Passfeder, Zahnwelle, Klemmverbindungen und andere. Dabei kommt die leistungsfähige Berechnungssoftware eAssistant/TBK zum Einsatz. Die Teilnehmer erhalten sowohl eine Einführung in die Bedienung der Software als auch praktische Tipps zur Anwendung.

Das Seminar richtet sich an Berufseinsteiger, erfahrene Ingenieure, Konstrukteure und Techniker, die ihr Wissen in diesem Bereich vertiefen möchten.

Seminarinhalte im Überblick

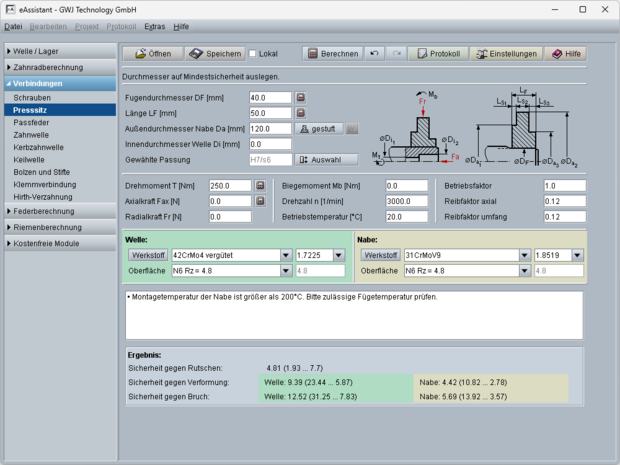

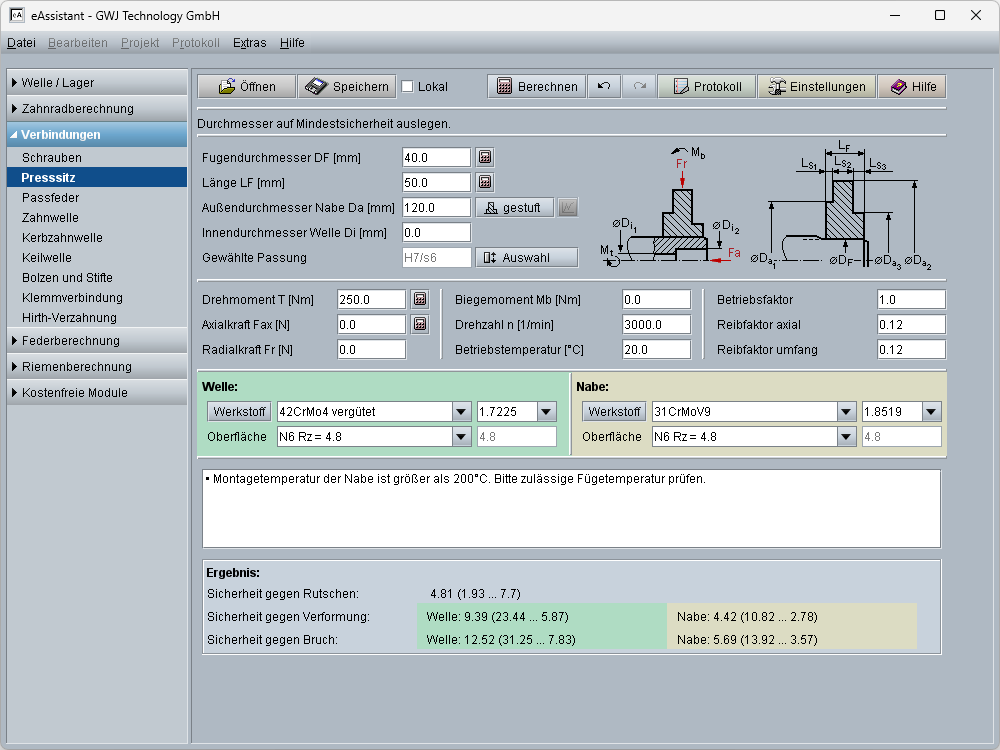

• Pressverbindungen: Maße und Abmaße, Toleranzsystem, Passungen, Belastungen, Fugenklaffen, gestufte Geometrie, Reibkorrosion, Querpressverbände, Längspressverbände

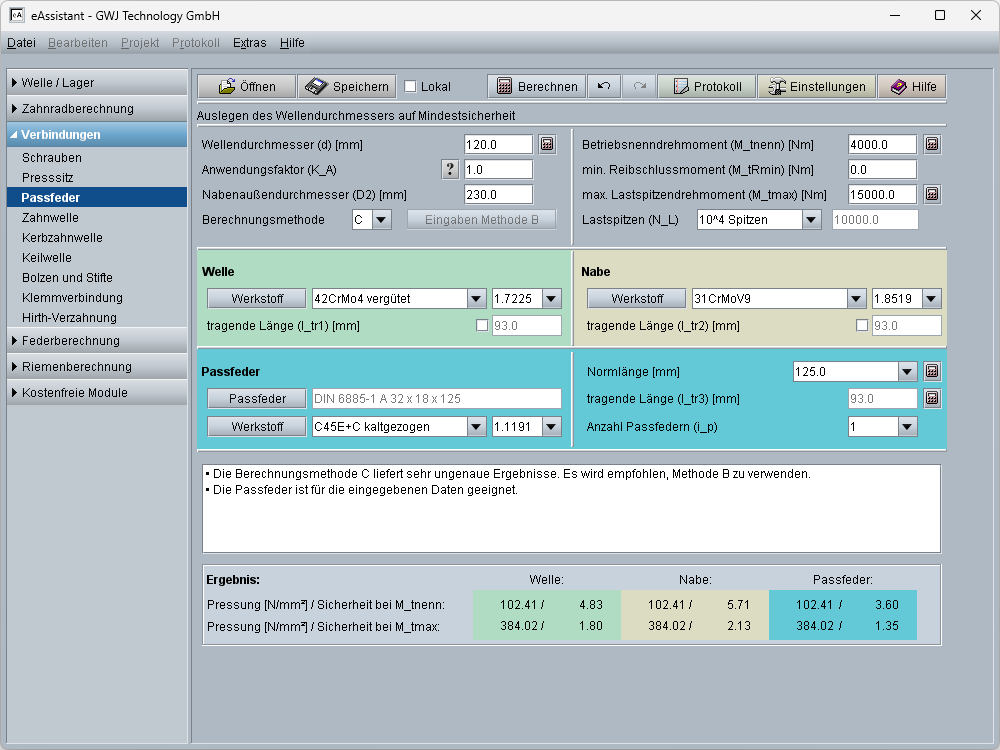

• Passfederverbindungen: Anwendungsbereich, besondere Merkmale, Geometrie, Flächenpressung, Lastrichtungswechselfaktor, Lastspitzenhäufigkeitsfaktor, Stützfaktor, Hinweise zur Methode C
• Keilwellenverbindungen

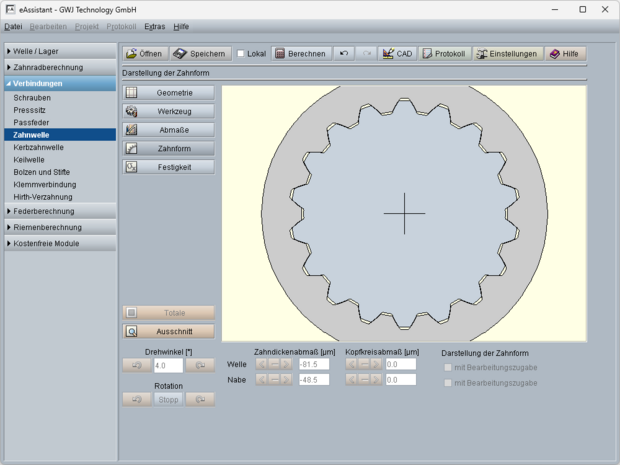

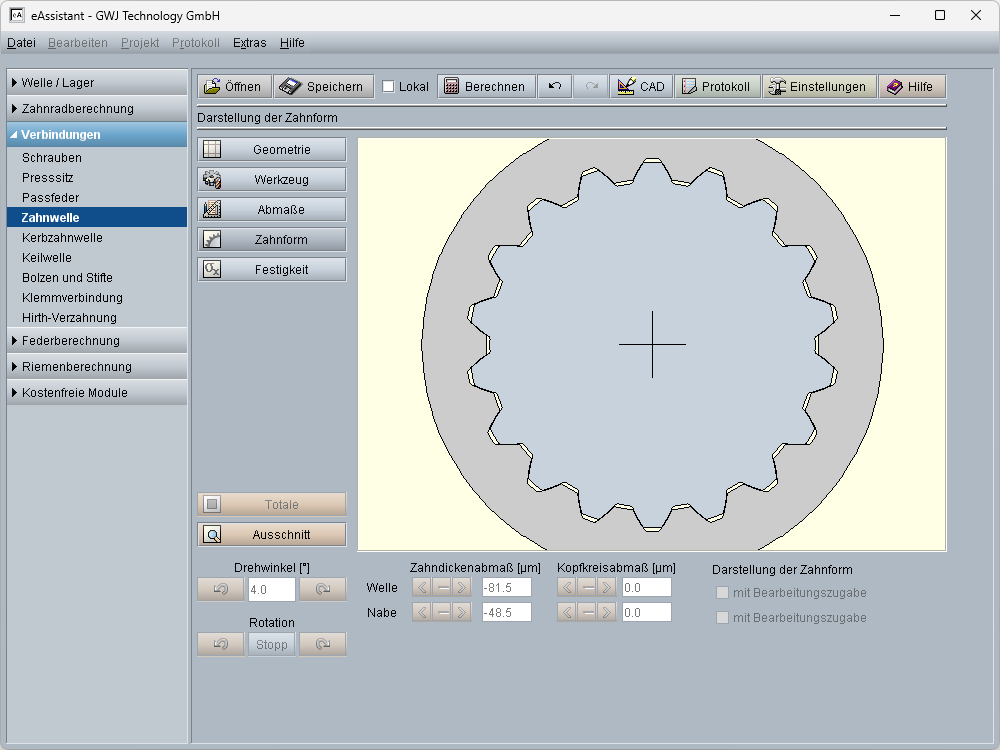

• Zahnwellenverbindungen/Steckverzahnungen nach DIN 5480, DIN 5482, ISO 4156, ANSI B92.2M, ANSI B92.1 und ähnlich: Geometrie, Auslegung, individuelle Geometriedefinition, Werkzeugbezugsprofile nach DIN 5480 für Räumen, Wälzfräsen, Wälzstoßen und Kaltwalzen sowie für Durchmesserzentrierung, Werkzeugarten Wälzfräser, Schneid- bzw. Stoßrad, Festigkeitsberechnung
• Kerbzahnverbindungen
• Kerbspannungen verschiedener Welle-Nabe-Verbindungen
• Klemmverbindungen: Passungen, geteilte Scheibennabe, geschlitzte Hebelnabe

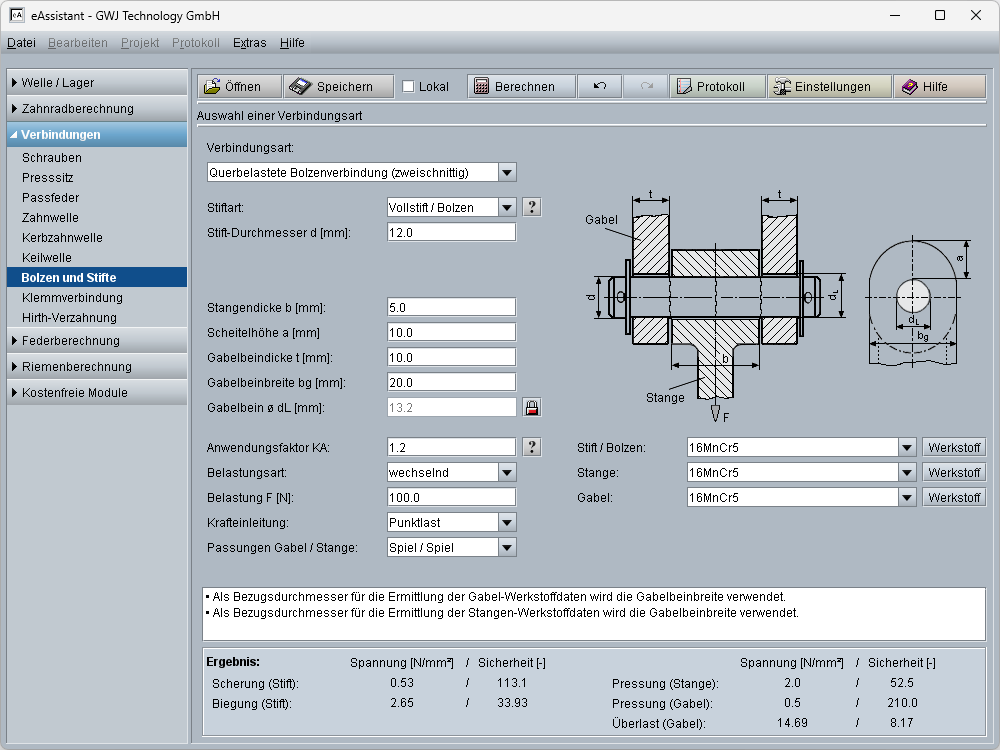

• Bolzen und Stifte: Funktionen, Längsstifte, Steckstifte, Querstifte, Kerbstifte, Spannstifte, Kegelstifte, Zylinderstifte, Bolzenverbindungen …

Seminarziele

• Sicherer Umgang mit der eAssistant-Software
• Theoretische Grundlagen + praktische Anwendung
• Direkter Wissenstransfer für die tägliche Konstruktionsarbeit
