Acoplamiento de ejes acanalados según Niemann

Características

  • Cálculo de resistencia según Niemann para acoplamientos de ejes acanalados
  • Selección de dimensiones estándar desde nuestra base de datos
  • Se pueden seleccionar ejes acanalados para cargas ligeras, según las normas DIN ISO 14 y para cargas medias, según las DIN 5464, DIN 5471 y DIN 5472
  • Función de búsqueda de perfil para una selección rápida
  • Consideración de las diferentes cargas de entrada y salida con factor de distribución de carga según la norma DIN 6892
  • Funciones de dimensionamiento
  • Consideración de cargas máximas y torque cambiante
  • Determinación de los ajustes permitidos en base a los valores característicos de los materiales
  • Protocolo de cálculo detallado en formato HTML o PDF

Descripción

El cálculo de resistencia para los acoplamientos de ejes acanalados según Niemann “Elementos de máquinas” Tomo 1, Edición 2001. se realizará según las normas DIN ISO 14 (para cargas ligeras y medianas), DIN 5464, DIN 5471 y DIN 5472. Las dimensiones pueden ser seleccionadas directamente desde nuestra base de datos o identificadas por medio de la búsqueda de perfil. Adicionalmente se pueden ingresar perfiles que no estén estipulados en la norma.

Los materiales podrán seleccionarse desde nuestra base de datos integrada, existiendo la posibilidad de trabajar con materiales especiales. A partir de las características de estos se determinarán las compresiones admitidas. En base a las especificaciones geométricas y para las distintas cargas de salida y entrada, se calculará el factor de distribución de carga según la norma DIN 6892. Además se pueden indicar el número de las cargas máximas y el tipo de torque cambiante.

El programa apoyará al usuario en las funciones de dimensionamiento para el torque nominal, la carga máxima de torque o la zona de transmisión de la fuerza.

En los resultados se mostrarán claramente y desde el momento de introducir los datos, las seguridades y ajustes en la carga en modo de servicio y en la carga máxima para el eje y cubo. Para documentar este cálculo y una vez se haya finalizado, se optendrá un protocolo disponible en formato PDF y HTML, que contendrá todos los datos sobre la utilización del módulo, los datos de entrada detallados y los resultados.

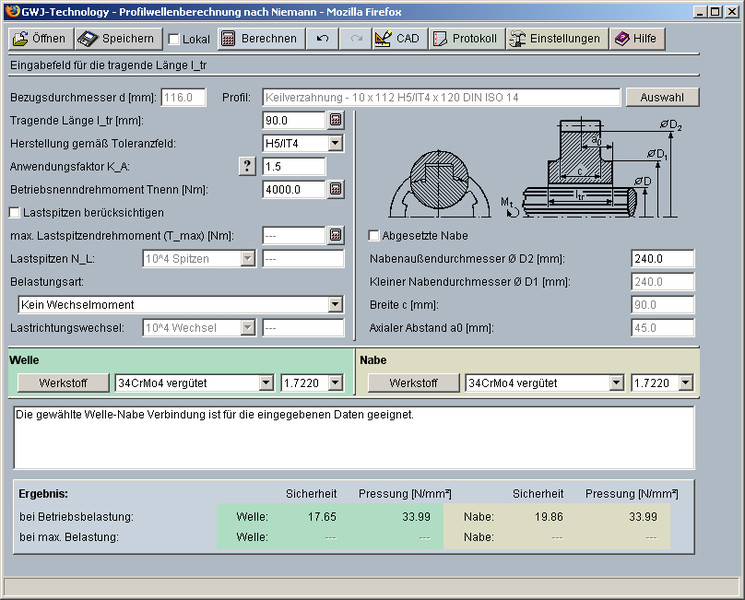

Acoplamiento de ejes acanalados según Niemann

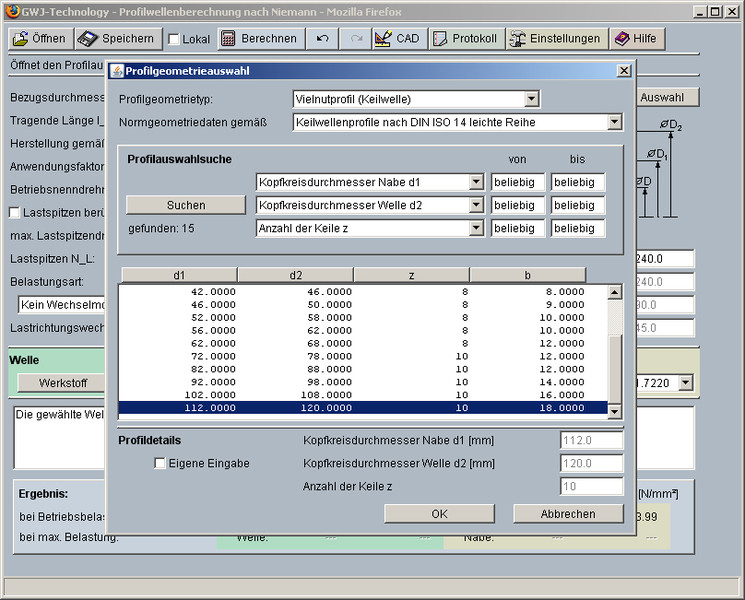

Selección de la geometría del perfil

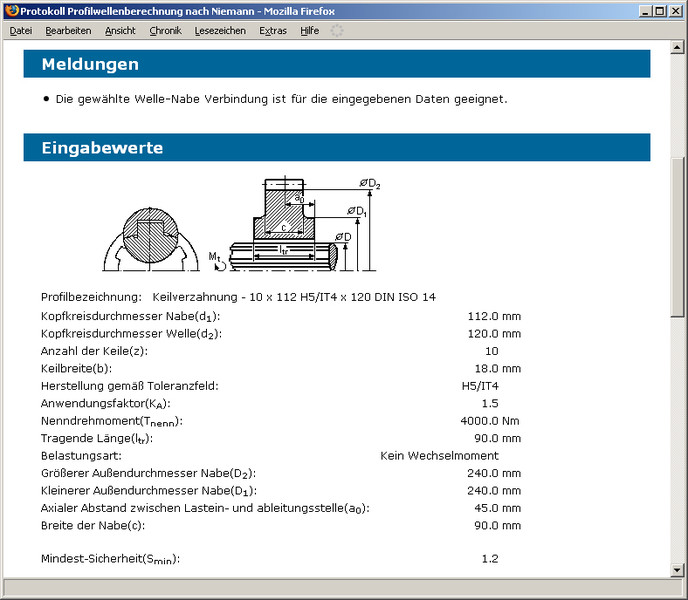

Protocolo de cálculo

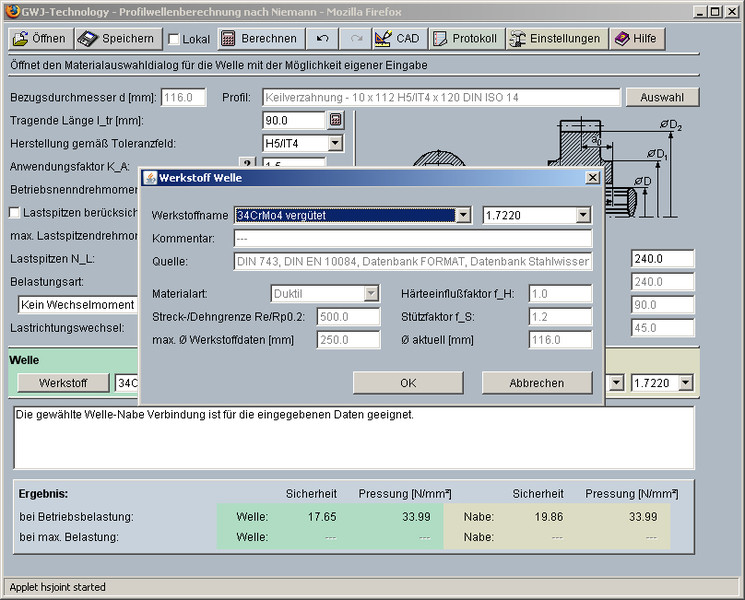

Selección de materiales
