Acoplamiento para engranajes por entalladura según Niemann

Características

  • Cálculo de resistencia según Niemann para perfiles de engranaje por entalladura según la norma DIN 5481
  • Base de datos integrada para dimensiones estándar
  • Función de búsqueda de perfil para una selección rápida
  • Consideración de diferentes cargas de entrada y salida con factor de distribución de carga según la norma DIN 6892
  • Funciones de dimensionamiento
  • Consideración de cargas máximas y torque cambiante
  • Determinación de los ajustes permitidos en base a los valores característicos de los materiales
  • Protocolo de cálculo detallado en formato HTML o PDF

Descripción

Con el módulo “Dentado por Entalladura” se puede realizar el cálculo de resistencia de acoplamientos árbol-cubo con perfiles dentados por entalladura según la norma DIN 5481. El cálculo se realiza según Niemann “Elementos de Máquinas” tomo1, edición 2001. Las Dimisiones se pueden seleccionar cómodamente desde la base de datos o identificar rápidamente por medio de la búsqueda de perfil. También se pueden ingresar perfiles que difieran de las normas.

Los materiales podrán seleccionarse desde nuestra base de datos integrada, existiendo la posibilidad de trabajar con materiales especiales. A partir de las características de estos se realizarán los ajustes permitidos.

En base a las especificaciones geométricas y para las distintas cargas de salida y entrada, se calculará el factor de distribución de carga según la norma DIN 6892. Además se pueden indicar el número de las cargas máximas y el tipo de torque cambiante.

El programa apoyará al usuario en las funciones de dimensionamiento para el torque nominal, la carga máxima de torque o la zona de transmisión de la fuerza.

En los resultados se mostrarán claramente y desde el momento de introducir los datos, las seguridades y ajustes en la carga en modo de servicio y en la carga máxima para el eje y cubo.

Para documentar este cálculo y una vez se haya finalizado, se optendrá un protocolo disponible en formato PDF y HTML, que contendrá todos los datos sobre la utilización del módulo, los datos de entrada detallados y los resultados.

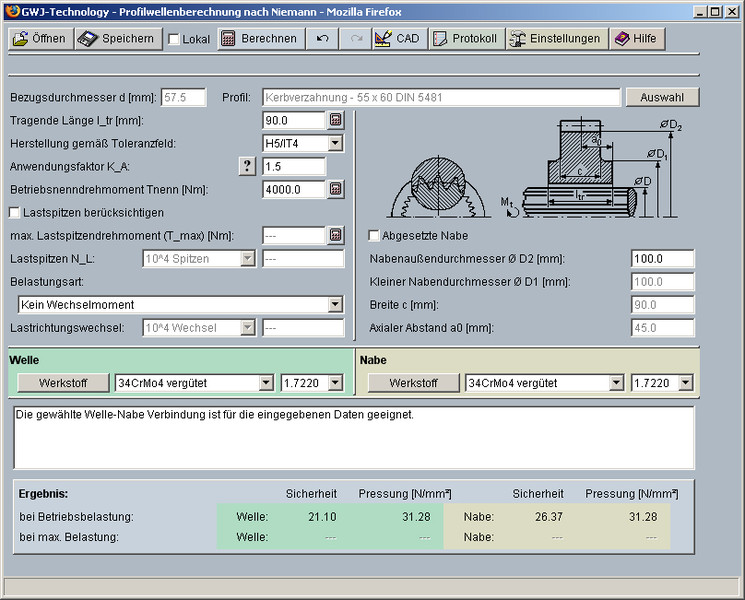

Acoplamiento para engranajes por entalladura según Niemann

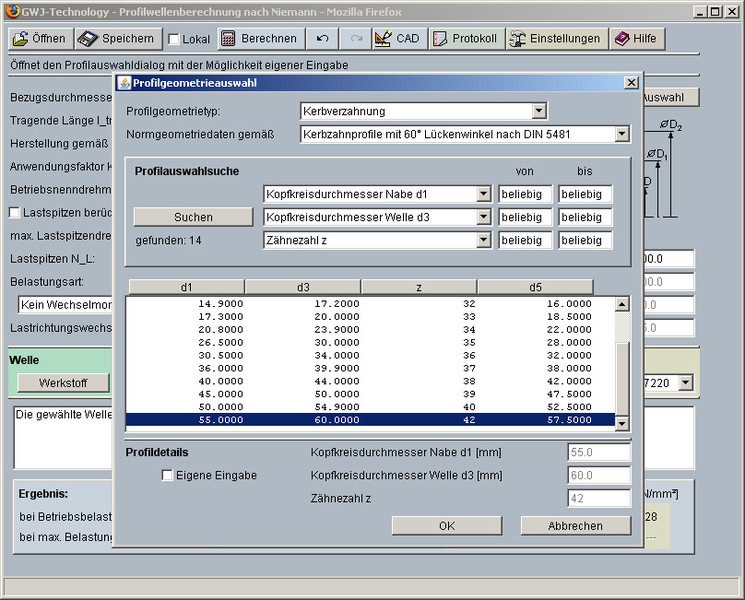

Selección de la geometría del perfil

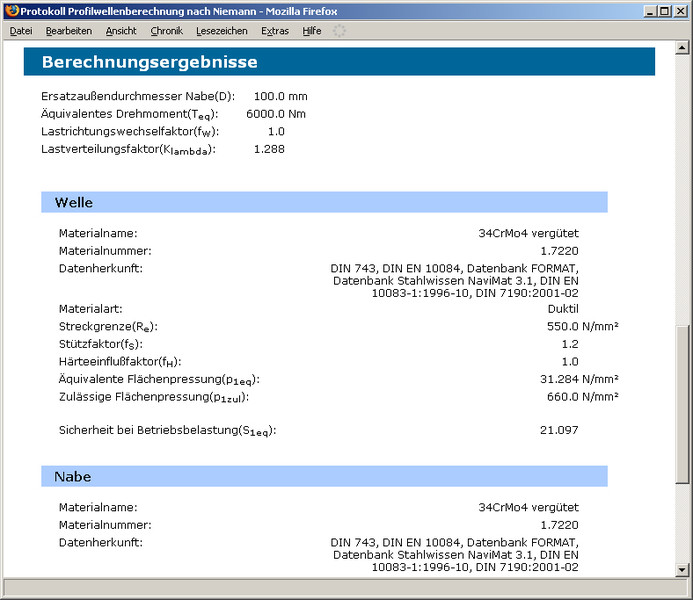

Protocolo de cálculo

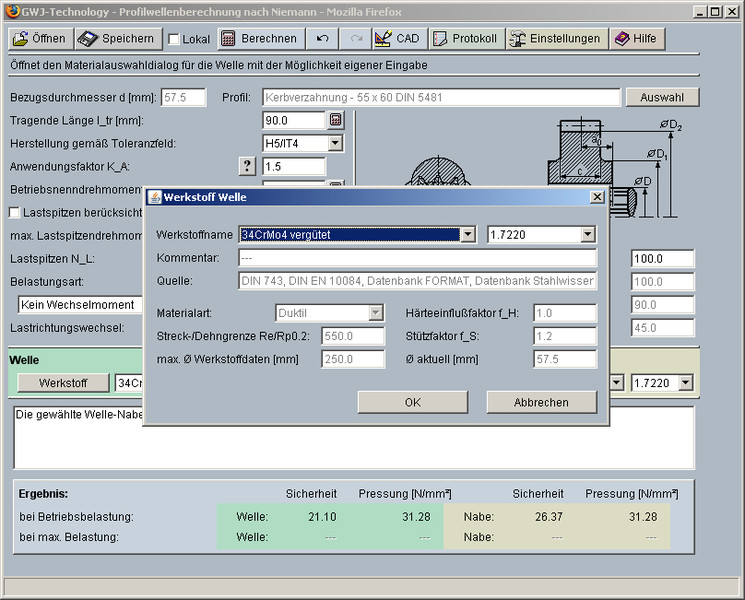

Selección de materiales
