Chaveta de Ajuste según la norma DIN 6892

• El cálculo es realizable con los métodos B y C de la norma
• Acoplamientos de chavetas de ajuste y presadas por medio de arrastre por fricción
• Consideración de cubos y geometría de carga de entrada y salida
• Cargas máximas y torque cambiante
• Base de datos para geometría de chavetas de ajuste según la norma DIN 6885 hoja 1 hasta 3 con longitud normal
• Formas de chavetas de ajuste (redondas o rectas) forma A hasta J
• Funciones de dimensionamiento para el par de giro, longitud etc.
• Determinación de los ajustes permitidos en base a los valores característicos de los materiales
• Es posible introducir manualmente chavetas de ajuste
• Protocolo de calculo detallado en formato HTML o PDF

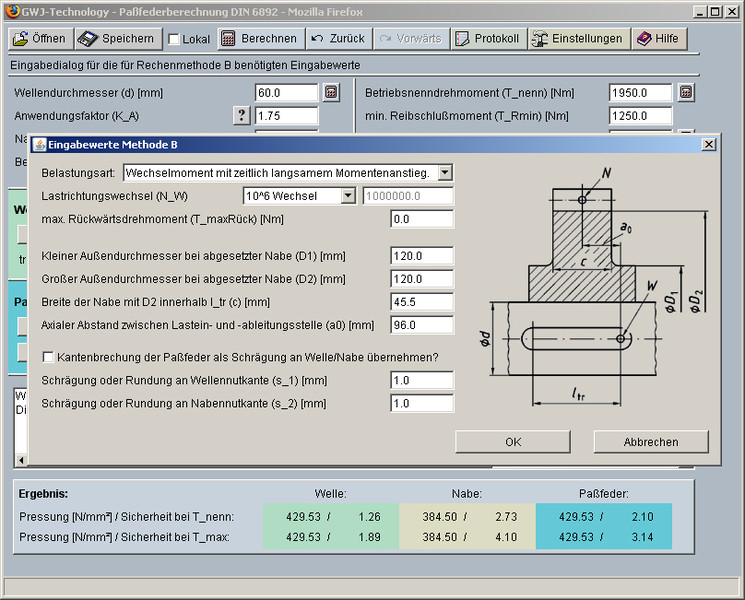

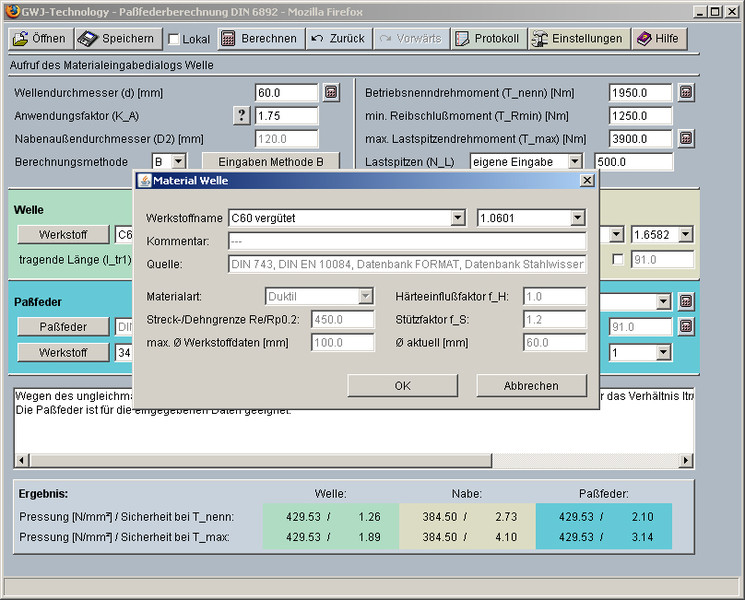

El cálculo de chavetas de ajuste se cumple bajo la norma DIN 6892 utilizando los métodos de cálculo B y C. Los ajustes forzados permitidos se basaràn en las características de los materiales, existiendo la posibilidad de indicar individualmente los materiales especiales. Adicionalmente se considerará el momento de arrastre por fricción en caso de acoplamientos de chavetas de ajuste y presados combinados.

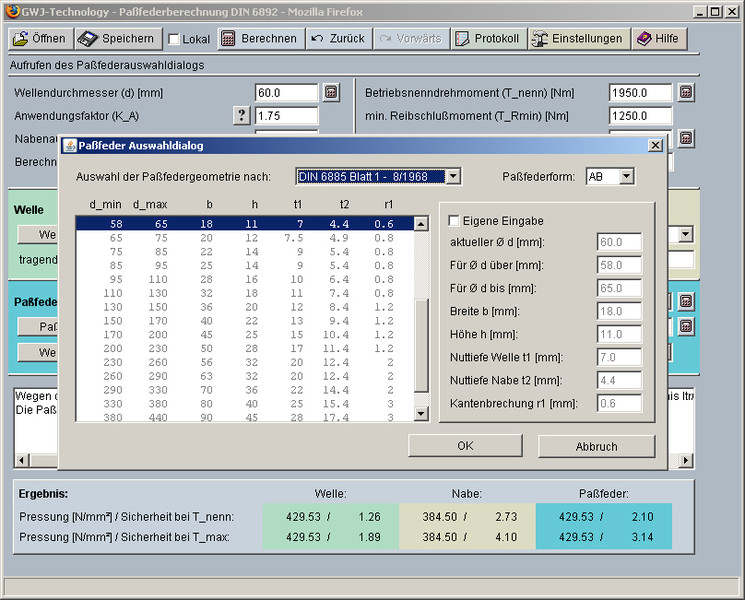

Para el cálculo de distintas cargas de entrada y salida se tomará en cuenta el factor de distribución de carga en base a los datos geométricos indicados por el usuario. Adicionalmente se podrá indicar la cantidad de cargas máximas y el tipo existente de torque cambiante. El usuario podrá seleccionar comodamente de nuestra base de datos de materiales las chavetas deseadas dependiendo de su forma y tamaño. Además se proporcionarán las respectivas longitudes para las chavetas estandarizadas.

Existe la posibilidad de calcular chavetas especiales y definir la geometría de chavetas que difieran de la norma. Para ello se pueden seleccionar distintos tipos de construcción (redondo o recto etc.) y una forma de la A hasta la J.

El programa apoyará al usuario en las funciones de dimensionamiento para el torque nominal, la carga máxima de torque o la zona de transmisión.

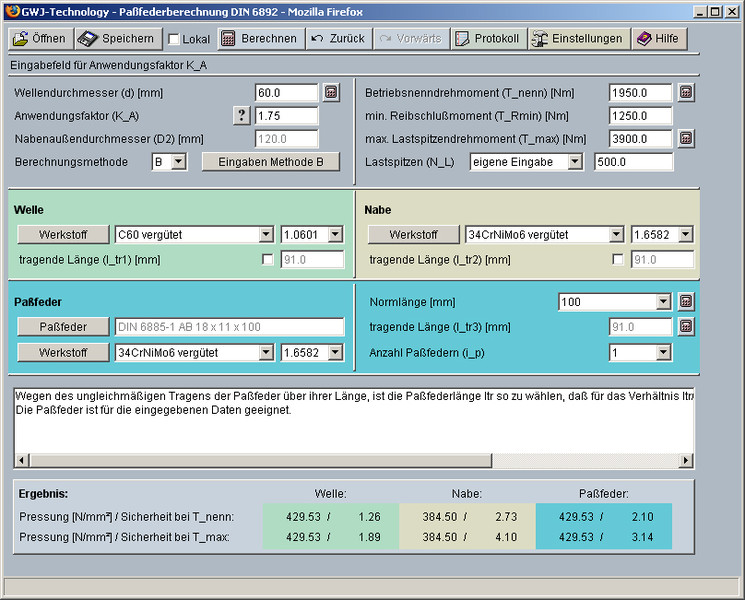

En los resultados se mostrarán claramente y desde el momento de introducir los datos, las seguridades y ajustes en la carga en modo de servicio y en la carga máxima para el eje y cubo.

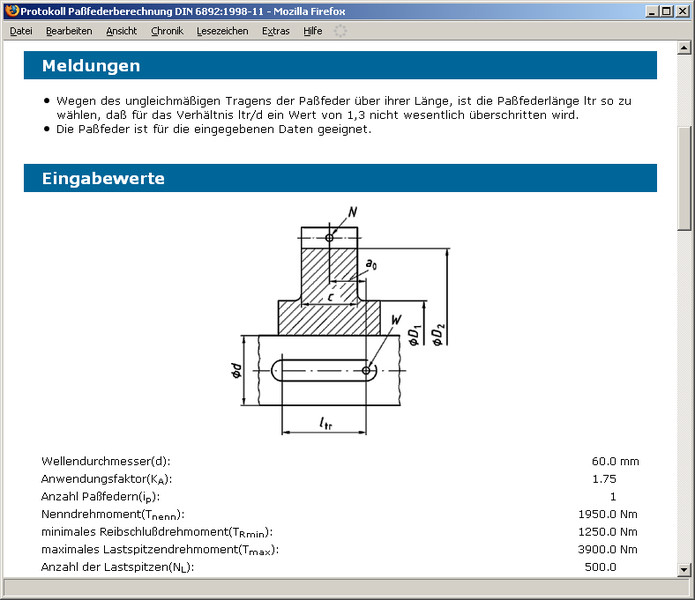

Para documentar este cálculo y una vez se haya finalizado, se optendrá un protocolo disponible en formato PDF y HTML, que contendrá todos los datos sobre la utilización del módulo, los datos de entrada detallados y los resultados.
