PlugIn para SOLIDWORKS

Características

  • Todos los módulos de cálculo del eAssistant se pueden iniciar directamente desde el sistema CAD.
  • Se pueden generar automáticamente CAD-3D basándose en los cálculos de las ruedas dentadas con dientes rectos o curvos ya sean interiores o exteriores.
  • Es posible generar un engranaje, basándose en una parte ya existente.
  • Sobre el diseño en 2D de las ruedas dentadas, pueden colocarse en cualquier momento con solo un clik del ratón, los datos técnicos y de fabricación.
  • Pueden generarse ejes macizos y huecos, basándose en el cálculo de las diferentes partes cilindricas y cónicas.
  • Basándose en los cálculos, se pueden crear directamente en 3D, las conexiones del eje dentado o ranurado, los ejes, las ruedas o los perfiles de los dientes.
  • Toda la información utilizada para el cálculo, se guardará en la sección 3D y estará siempre disponible para ser consultada.

Descripción

Todos los módulos de cálculo del eAssistant pueden iniciarse a través de un sistema integrado en el menú de SOLIDWORKS.

A partir del módulo de cálculo de los engranajes cilíndricos, pueden generarse automáticamente en 3D, engranajes helicoidales rectos o curvos. Se tendrán el cuenta las tolerancias, los fraccionamiento de cantos, los cambio de perfiles y los diámetros de los ejes y se modelará la forma exacta de los dientes.

Para apoyar eficientemente el trabajo de diseño y el proceso de desarrollo, se guardarán los cálculos de los modelos en 3D y podrán ser consultados en cualquier momento.

A través del Plugin para CAD podrán generarse de una manera simple y rápida, ejes macizos o huecos con múltiples segmentos tanto cilíndricos como cónicos y con el módulo de cálculo de ejes será muy fácil modelar la geometría del eje y construirlo automáticamente en 3D.

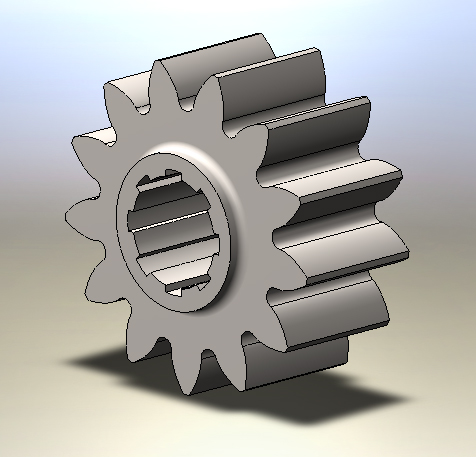

Además de los ejes y engranajes se calcularán las conexiones serradas y ranuradas de los ejes con dientes rectos o curvos. Estos perfiles se basarán en los cálculos en 3D y podrán ser tanto de un eje, de una rueda o de una parte existente de un diente.

Para mas información ...

Nuestro socio: SOLIDWORKS

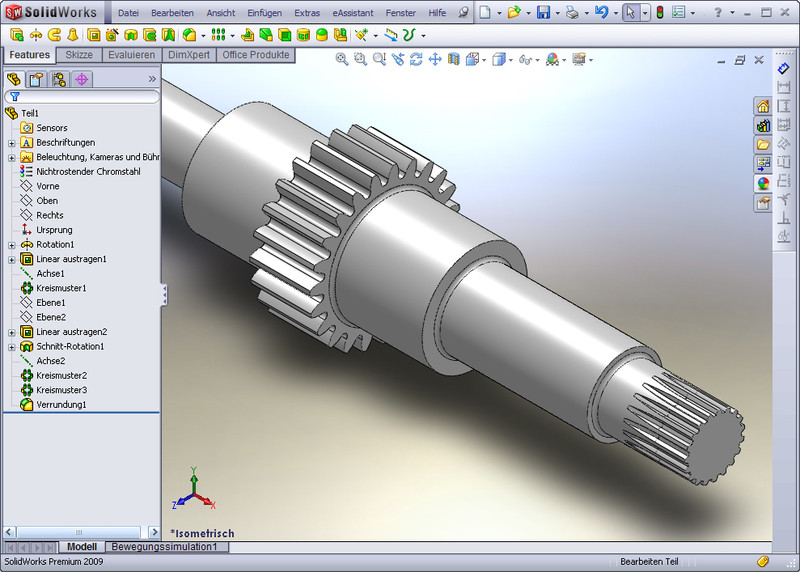

Eje en SOLIDWORKS

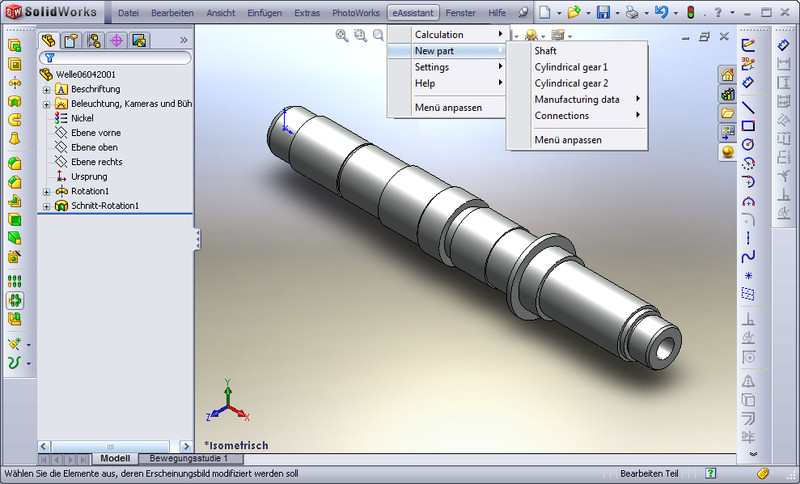

Eje de piñón

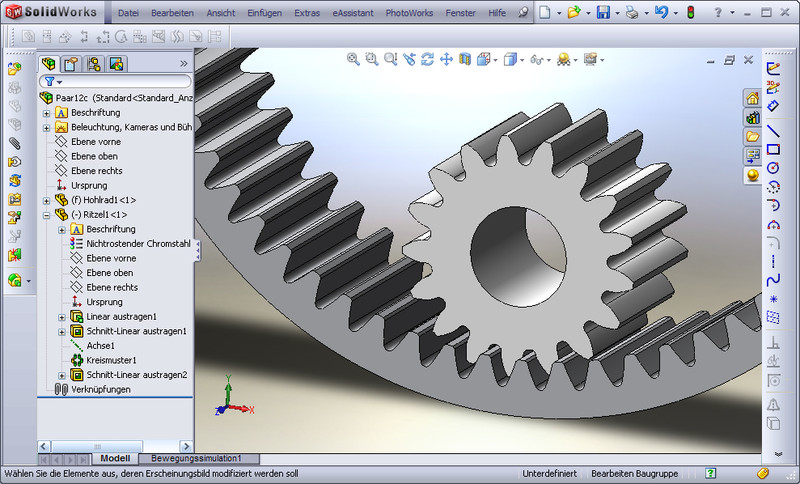

Interior de una pareja de ruedas dentadas

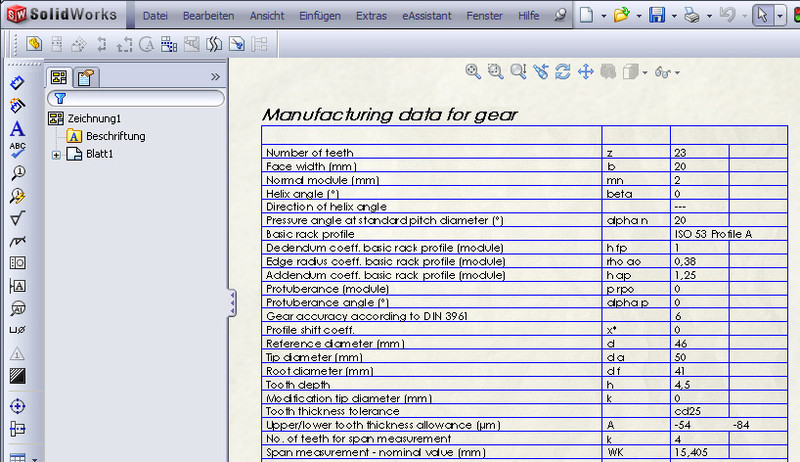

Datos de fabricación

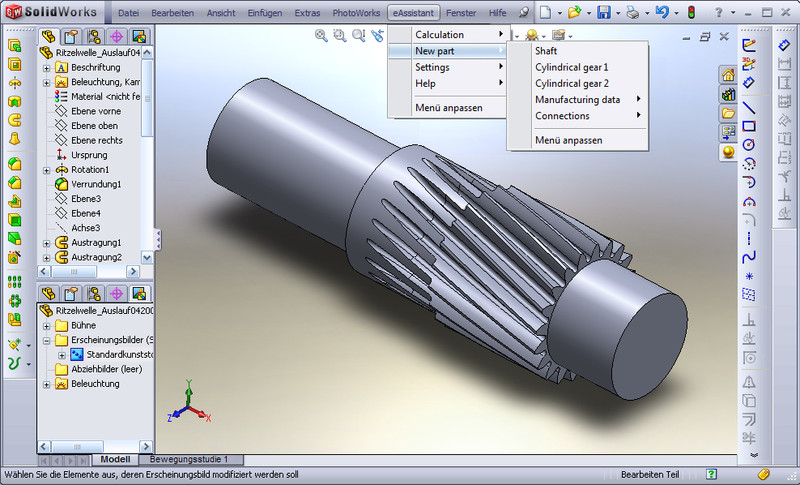

Eje de piñón con la salida del engranaje
