Zylindrische Schnecken mit Globoidrad

• Zylindrische Schnecken nach DIN 3975 mit 90° Achswinkel
• Berücksichtigung der verschiedenen Flankenformen ZA, ZK, ZN, ZI/ZE und ZC
• Berechnung der vollständigen Geometriedaten von Schnecke und Rad mit Axialmodul, Achsabstand, Eingriffswinkel, Steigungswinkel, Profilverschiebung für das Schneckenrad usw.
• Vorgabe von Eingriffs- und Steigungswinkel in Dezimalgrad oder in Grad, Minute, Sekunde
• Berechnung der Geometrie mit Normalmodul anstatt Axialmodul ist möglich, beliebige Module sind eingebbar, auch mit mehreren Nachkommastellen
• Alternative Eingabe für Axial- bzw. Normalmodul als Diametral und Circular Pitch
• Auslegungsfunktion der Zahnbreite der Schnecke bzw. Radkranzbreite des Schneckenrades
• Individuelle Vorgabe des Achsabstands und automatische Berechnung des Steigungswinkels, auch andersrum möglich
• Auslegungsfunktion für den Kehlradius
• Berechnung Durchmesser-Achsabstandsverhältnis und Formzahl, Empfehlungswerte über eine Hilfefunktion
• Genormte Werkzeugbezugsprofile nach ISO 53, DIN 867 und DIN 3972 können gewählt oder individuell vorgegeben werden
• Verzahnungsqualität und Zahndickentoleranzen nach DIN 3974
• Berechnung der Zahndickenabmaße, Dreidrahtmaß für Schnecke, Kugelmaß für Schneckenrad, individuelle Eingabe des Achsabstandsabmaßes für die Paarung Schnecke/Rad
• Berechnung des Normal- und Verdrehflankenspiels
• Tragfähigkeitsberechnung nach DIN 3996, ISO/TR 14521 und Niemann mit integrierter Werkstoff- und Schmierstoffdatenbank
• Individuelle Vorgabe des Schmierstofffaktors
• Berechnung der Zahnfuß- und Zahnflankensicherheit, Temperatursicherheit sowie Mindestsicherheiten gegen Verschleiß und Durchbiegung
• Berechnung der Verlustleistungen oder individuelle Vorgabe der Verlustleistung
• Berechnung des Verzahnungswirkungsgrads
• Profilüberdeckung
• Einheitenumschaltung global zwischen metrischem und US-Einheitensystem, Einheitenumschaltung für Einzelparameter innerhalb eines Einheitensystems
• Detailliertes Protokoll im HTML- und PDF-Format

Dieses Zahnradberechnungsmodul ermöglicht die einfache und schnelle Berechnung der Geometrie von Schnecken mit einem Globoid-Schneckenrad nach DIN 3975 mit einem Achswinkel von 90°. Für die Berechnung können verschiedene Flankenformen wie ZA, ZK, ZN, ZI/ZE sowie ZC ausgewählt werden. Bei der Geometrieberechnung lassen sich beispielsweise Axial- bzw. Normalmodul, Zähnezahl, Eingriffswinkel, Profilverschiebung, Steigungswinkel eingeben. Für die Geometrieberechnung kann das Axialmodul eingegeben werden, es besteht allerdings die Möglichkeit, die Berechnung mit dem Normalmodul durchzuführen. Die Berechnung ist dabei mit beliebigen Modulen, auch mit mehreren Nachkommastellen, möglich.

Verschiedene genormte Werkzeugbezugsprofile nach ISO 53, DIN 867 und DIN 3972 stehen für die Berechnung zur Auswahl. Das Werkzeugprofil kann der Anwender auch individuell definieren. Zahndickentoleranzen und Achsabstandsabmaße können einfach über entsprechende Listboxen ausgewählt werden. Weiterhin werden die Prüfmaße für die Verzahnung ermittelt. Dabei berechnet die Software die notwendige Messzähnezahl sowie Messkörperdurchmesser ganz automatisch. Optional lassen sich diese Werte auch individuell festlegen.

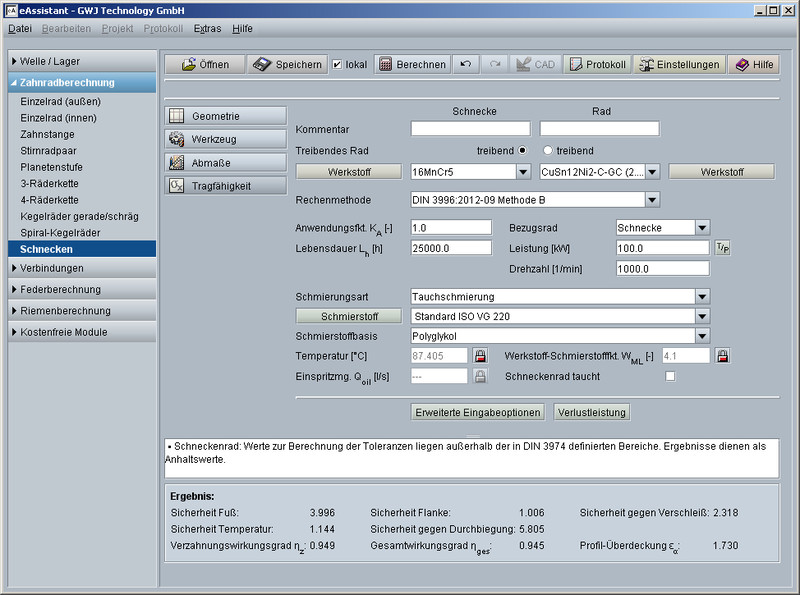

Neben der Geometrieberechnung steht auch die Tragfähigkeitsberechnung wahlweise nach DIN 3996 Methode B, ISO/TR 14521 Methode B oder Niemann zur Verfügung. Dabei werden die Sicherheiten für Zahnfuß und Zahnflanke (Zahnbruch- und Grübchensicherheit) berechnet, außerdem wird die Temperatursicherheit sowie die Sicherheit gegen Durchbiegung und Verschleiß ermittelt.

Der Verzahnungswirkungsgrad und der Gesamtwirkungsgrad werden ebenfalls berechnet. Die Berechnung der Tragfähigkeit berücksichtigt auch verschiedene Verlustleistungen bzw. lassen sich diese durch eine eigene Eingabe festgelegen. Schmierstoffe und Werkstoffe stehen in den integrierten Datenbanken zur Auswahl, können aber zusätzlich vom Anwender individuell für die Berechnung definiert werden.

Zahlreiche Auslegungs- sowie Hilfefunktionen unterstützen den Anwender bei der Berechnung. Dieses Berechnungsmodul enthält die Redo/Undo-Funktionalität sowie die Protokollfunktion für HTML- und PDF-Berechnungsprotokolle.
