Presssitz nach DIN 7190

Leistungsmerkmale

  • Längs- und Querpressverbände (Schrumpfsitze)
  • rein elastische zylindrische Pressverbände nach DIN 7190
  • Fliehkrafteinfluss
  • zusätzliche äußere Belastungen: Radialkraft und Biegemoment
  • gestufte Naben (variable Innen-/Außendurchmesser)
  • Durchmesseränderungen im Betrieb
  • Temperatureinfluss
  • Auslegungsfunktionen für Presssitzlänge, Drehmoment etc.
  • Vorschlag für mögliche Toleranzpaarungen
  • alle IT-Klassen und Toleranzfelder gemäß DIN ISO 286 verfügbar
  • Werkstoffe und Oberflächenrauhigkeiten aus Datenbank oder eigene Eingabe
  • Fügespiel, Temperaturen und Reibungskoeffizienten für Montage/Demontage definierbar
  • detailliertes Protokoll im HTML- und PDF-Format

Beschreibung

Mit diesem Modul können Quer- und Längspressverbände berechnet werden. Es ermöglicht die Berechnung von rein elastischen zylindrischen Pressverbänden nach DIN 7190 mit der Erweiterung um Fliehkrafteinfluss nach Kollmann, Konstruktion 33 H.6. Darüber hinaus können auch zusätzliche äußere Belastungen - Radialkraft und Biegemoment - bei der Berechnung mit berücksichtigt werden. Dies erfolgt auf der Basis der Habilitationsschrift von Prof. Dr.-Ing. H. Gropp, TU Chemnitz 1997. Weiterhin ist die Berechnung von gestuften Naben mit unterschiedlichen Außendurchmessern gemäß „Berechnung und Auslegung elastischer Pressverbindungen“ von Prof. Hartmann durch entsprechende Segmentierung möglich.

Das Modul verfügt über verschiedene Auslegungsfunktionen, z.B. für notwendige Presssitzlänge oder Fugendurchmesser und übertragbares Drehmoment oder Axialkraft. Weiterhin schlägt das Modul mögliche Toleranzpaarungen über die Passungsauswahl vor. Hier kann auch ein gewünschtes kleinstes oder größtes Übermaß für die Passungsauslegung vorgegeben werden. Unterstützt werden dabei alle IT-Klassen und Toleranzfelder nach DIN ISO 286. Zusätzlich besteht die Möglichkeit, die Passungsauslegung auch auf „nur Vorzugspassungen“ einzuschränken. Für Sonderpassungen ist die individuelle Eingabe der oberen und unteren Abmaße möglich.

Werkstoffe und Oberflächenrauhigkeiten können jeweils für Welle und Nabe bequem aus der zur Verfügung stehenden Datenbank ausgewählt oder individuell vorgegeben werden. Die Angabe der Ergebnisse erfolgt jeweils für das mittlere, kleinste und größte Übermaß der Presspassung. Wird eine der vorgegebenen Sicherheiten unterschritten, so wird diese rot markiert.

Für die Montage und Demontage werden die entsprechenden Ergebnisse für die Fügetemperatur bzw. für die Auf- und Abpresskraft geliefert. Dabei kann das Fügespiel als konstant oder in Abhängigkeit vom Fügedurchmesser gesetzt werden. Weiterhin kann der Anwender die Raumtemperatur und die Temperatur der Welle für das Fügen oder die Reibungskoeffizienten zum Auf- und Abpressen individuell vorgeben.

Ein Berechnungsprotokoll steht im HTML- und PDF-Format zur Verfügung.

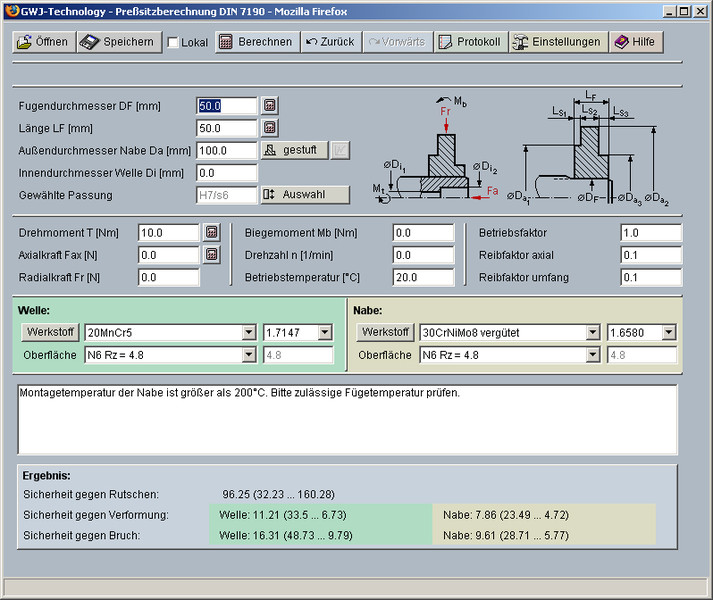

Presssitz nach DIN 7190
Berücksichtigung von gestuften Naben

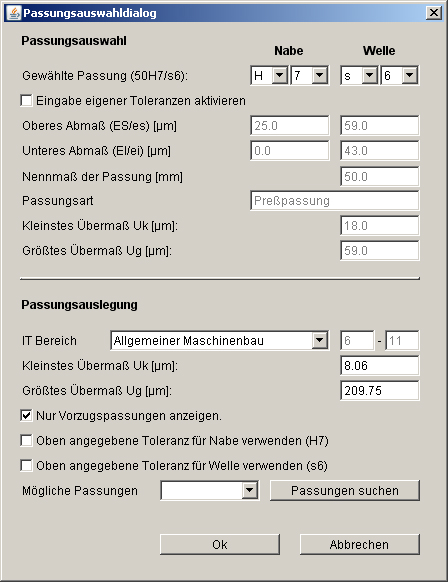

Passungsauswahl
Berechnungsprotokoll
Werkstoffauswahl
