Engranajes cilindricos según la norma DIN 3990 y otras

• Geometría de par de ruedas según las normas DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 y DIN 868
• Consideración de desplazamiento de perfil con funciones de dimensionado para un deslizamiento especifico equiparado.

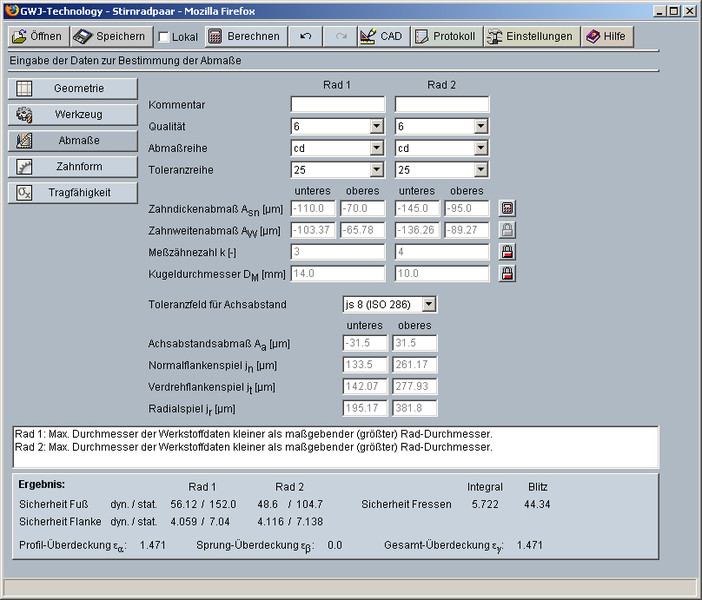

• Tolerancias de grosor de dentado y distancia entre ejes de nuestra de nuestra lista o por indicación individual
• Podrá tenerse en cuenta el biselado

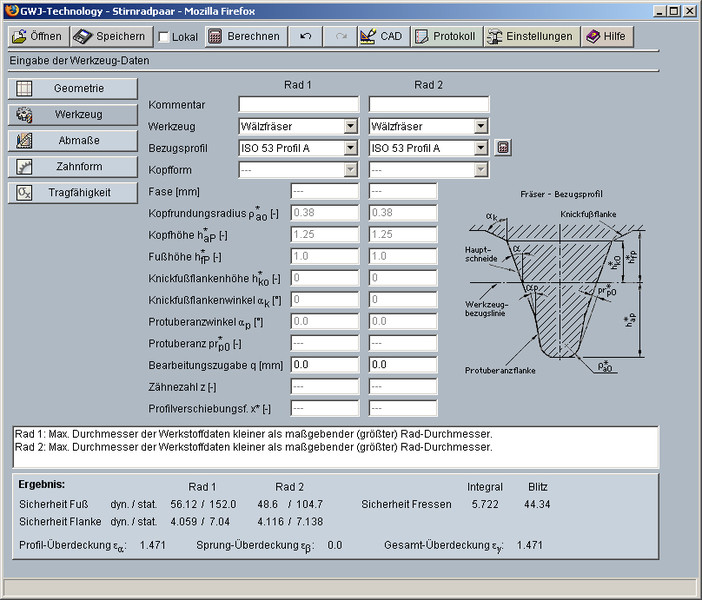

• Los perfiles de referencia estandarizados (según las normas ISO 53, DIN 867 y DIN 3972) podrán seleccionarse de nuestra base de datos o introducirse individualmente, asi como las herramientas de protuberancias con o sin sobreesspesor para maquinado y la función de dimensionamiento para herramientas especiales.
• Tipos de herramientas: fresa evolvente, piñón mortajador, evolventes construidos
• Determinación de las medidas de prueba para el dentado
• Determinación de dimensiones de grosor de dientes a partir de valores medidos o de medidas de prueba

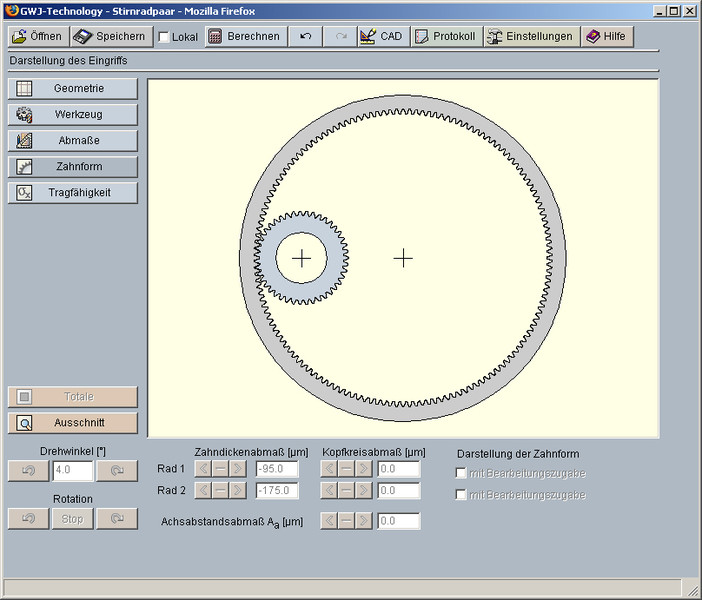

• Representación de la forma exacta de dentado con animación y simulación del engranaje del diente
• Geometría de dentados internos con el mismo numero de dientes (geometría de dentado de eje)

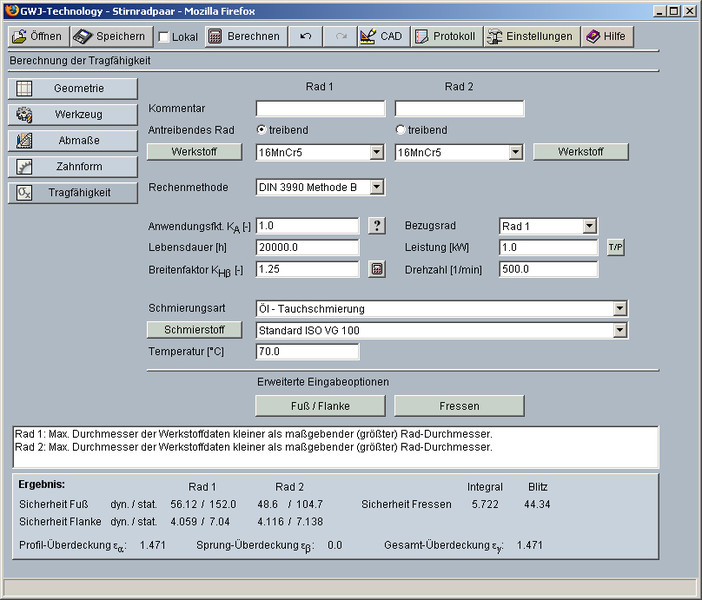

• Cálculo de carga admisible estática según la norma DIN 3990 método B con base de datos integrada de materiales y lubricantes
• Consideración de muescas de roce
• Profundidades optimas de cementación, indicación manual de la profundidad de cementación y consideración del cálculo de resistencia
• Modo de operación saturado, cambiante u oscilante
• Rendimiento de dentado
• Cálculo de las seguridades para resistencia a la fatiga y limite de fatiga

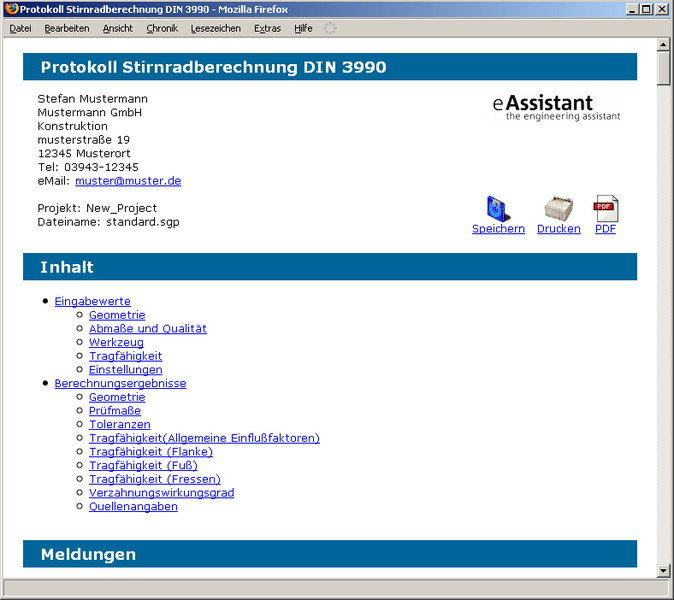

• Protocolo detallado en formato HTML o PDF
• Edición de datos CAD por medio plugin del eAssistant para CAD o como formato DXF

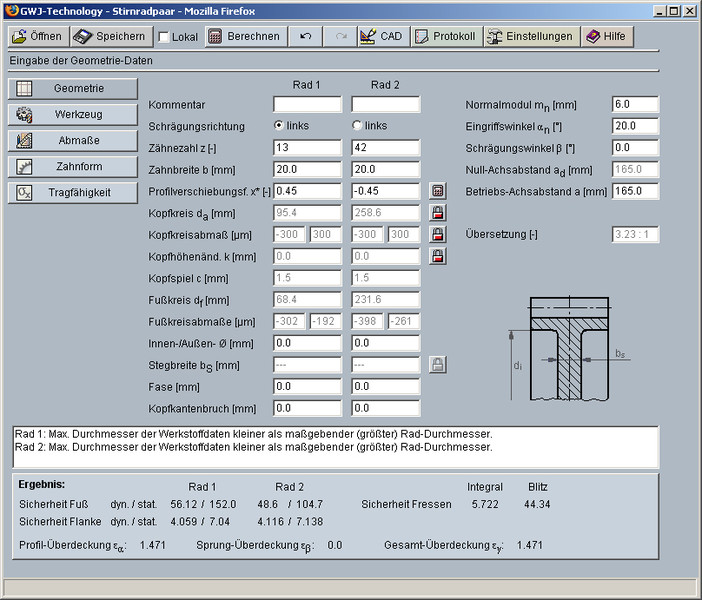

Este módulo le facilita el cálculo rápido de la geometría de pares de ruedas según las normas DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 y DIN 868. Se considerará en el cálculo el desplazamiento de perfil y las tolerancias. Se podrán escoger de las listas correspondientes, las tolerancias de grosor de dentado, la distancia entre ejes y los perfiles de referencia. Para el desplazamiento de perfil están a disposición del usuario las funciones de dimensionado para un deslizamiento específico equiparado. A su vez, se determinarán las medidas de prueba para el dentado y se calculará automáticamente la cantidad necesaria de dientes y el diámetro para el calibrado. Opcionalmente, el usuario podrá indicar estos valores.

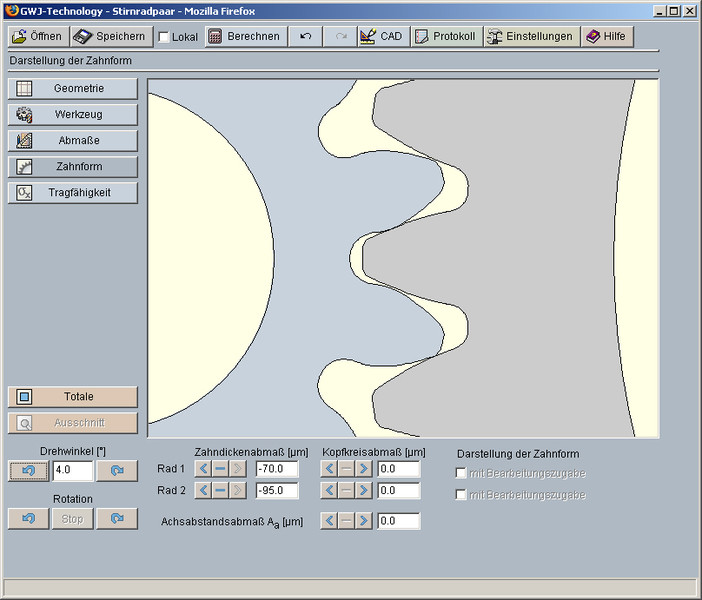

Un punto a destacar en este módulo es la representación exacta de la forma calculada del dentado con animación/simulación. Para ello, se podrán seleccionar dimensiones (pequeñas, medianas o grandes) para el grosor del dentado y para la distancia del eje. En caso de que el engranaje pueda fallar, el usuario recibirá una advertencia.

Además del cálculo geométrico, también está disponible el cálculo de caga admisible estática según la norma DIN 3990. Con esta función se pueden determinar las seguridades para la resistencia a la fatiga, el limite de fatiga y la seguridad estática. Se considerarán en el cálculo no solo la selección de lubricantes, sino también otros tipos de influencias adicionales como muescas de roce, modo de operación etc.

Por supuesto, el modulo contiene las funciones "Deshacer" y "Rehacer", y la función de "Protocolo de cálculo" en HTML y PDF.
