Engranajes planetarios según las normas DIN 3960, DIN 3990, etc.

• Engranajes planetarios con cualquier numero de planetas
• Configuración para una solución rápida con la indicación de la relación de ruedas y del eje neutro
• Distintas configuraciones de transmisión
• Verificación del monitoreo para planetas con respecto a paso equitativo y distancia mínima entre los planetas
• Geometría de par de ruedas según las normas DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 y DIN 868
• Consideración de desplazamiento de perfil con funciones de dimensionado para un deslizamiento especifico igualado.
• Tolerancias de grosor de dentado y distancias entre ejes de nuestra de nuestra lista o por indicación individual
• El biselado puede tenerse en cuenta
• Perfiles de referencia estandarizados según las normas ISO 53, DIN 867 y DIN 3972 pueden ser escogidos o indicados individualmente, herramienta de protuberancias con o sin sobre espesor para maquinado, función de dimensionamiento para herramientas especiales
• Tipos de herramientas: fresa evolvente, piñón mortajador, evolventes construidos
• Determinación de medidas de prueba para el dentado
• Determinación de dimensiones de grosor de dientes a partir de valores medidos o de medidas de prueba
• Representación de la forma exacta de dentado con animación y simulación del agarre
• Representación paralela y animación del engranaje para el sol / planeta y planeta / rueda hueca.
• Cálculo de carga estática admisible estática según la norma DIN 3990, método B con base de datos integrada de materiales y lubricantes integrado
• Cálculo de torsiones, revoluciones (incluso relativias de los planetas), asi como rendimiento evolvente y rendimiento de acoplamiento.
• Consideración de surcos o muescas de roce
• Profundidades optimas de cementación, (con indicación manual) y consideración del cálculo de resistencia
• Modo de operación saturado, cambiante u oscilante.
• Cálculo de la fuerza periférica de contrete como también de la fuerza centrifuga planetaria
• Determinación de los factores de latitud KHß según la norma DIN 3990 T1 método C
• Cálculos de las seguridades para resistencia a la fatiga y el limite de fatiga y de la seguridad estática (pie y flanco de del diente, picado y agarrotamiento)

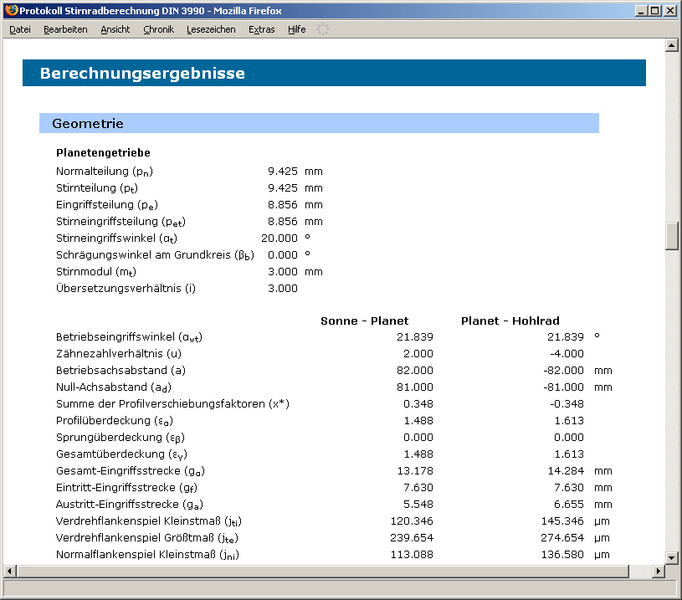

• Protocolo detallado en formato HTML o PDF
• Edición de datos CAD por medio del plugin del eAssistant para CAD o como formato DXF

Este módulo le facilita el cálculo rápido y cómodo del nivel planetario con cualquier numero de planetas. Para esto están disponibles distintos tipos de configuración de transmisión. En la configuración se determinará una solución funcional para los requerimientos indicados. Seleccionando el número de dientes respectivo y la configuración de transmisión se mostrará enseguida la relación de ruedas. Como resultado se obtendrán las dimensiones del eje neutro de ambos pares de ruedas sol / planeta y planeta / rueda hueca. El usario podrá indicar la distancia del eje de funcionamiento. Se comprobará el monitoreo (posibilidad de una distribución simétrica de los planetas) y el cumplimiento de la distancia mínima.

El cálculo geométrico del dentado de ruedas se realizara según las normas DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 y DIN 868. Además , para el cálculo, se tomarán en cuenta tanto el desplazamiento de perfil, las tolerancias y el biselado. Las tolerancias de grosor de dentado y la distancia entre ejes podran ser escogidas de la lista correspondiente. Para el desplazamiento de perfil estarán a disposición del usario, las funciones de dimensionado para un deslizamiento específico igualado. Los perfiles de referencia se podrán seleccionar según las normas ISO 53, DIN 867 y DIN 3972 o podrán ser indicadas por el usuario. Además se determinarán las medidas de prueba para el dentado. Aquí se calculará automáticamente la cantidad necesaria de dientes asi como el diámetro para el calibrado. El usario también podrá definir estos valores él mismo.

Un componente especial del módulo es la representación exacta de la forma calculada del dentado con animación/simulación paralela del engranaje de sol/ planeta y planeta / rueda hueca. Para este propósito se pueden seleccionar dimensiones pequeñas medianas o grandes para el grosor del dentado y para la distancia del eje. Adicionalmente, el usuario recibe una advertencia en caso de posibles fallas en el engranaje.

Junto al cálculo geométrico también se determinarán torsiones, revoluciones e incluso de revoluciones relativas de los planetas como también rendimiento evolvente el rendimiento de acoplamiento, asi como la fuerza periférica del contrete y la fuerza centrifuga planetaría.

Además del cálculo geométrico también está disponible el cálculo de carga estática admisible según la norma DIN 3990. Con esta función se puede determinar la seguridad para la resistencia a la fatiga, el limite de fatiga y la seguridad estática. Se considerarán en el cálculo no solo la selección de lubricantes, sino también otros tipos de influencias adicionales como muescas de roce, modo de operación etc.

Por supuesto, el modulo contiene las funciones "Deshacer" y "Rehacer", y la función de protocolo de cálculo en HTML y PDF.
