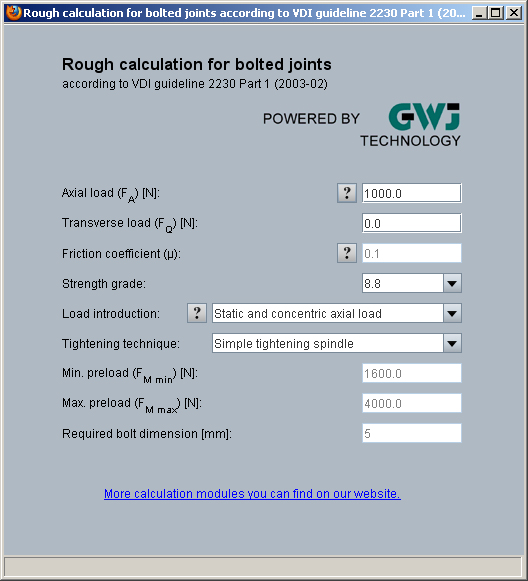

Choix dimensionnel approximatif des vis selon VDI 2230 Feuille 1 (2003-02)

Le dimensionnement sommaire de la norme VDI 2230 est utilisé pour déterminer de manière simple et rapide un diamètre minimal des vis. Selon les données de la force axiale et/ou de l'effort transversal maximal, la force de traction minimale et maximale ainsi que le diamètre minimal des vis peuvent être évalués. Au cours du choix dimensionnel, après l'effort transversal, le facteur de frottement est pris en compte dans le plan de joint. Le calcul peut être effectué avec les trois sortes de résistance des vis (8.8, 10.9 et 12.9). Pour l'effet de la force, en particulier la mise en oeuvre de la force, les options suivantes sont disponibles:

• force axiale statique et centrée
• force axiale dynamique et centrée
• force axiale statique et excentrée
• force axiale dynamique et excentrée

La procédure de serrage peut être choisie entre:

• vissage simple
• clé de serrage dynamométrique / vis de précision
• serrage à travers le contrôle de l'angle
