Überschlägige Schraubendimensionierung nach VDI 2230 Blatt 1 (2003-02)

Zur schnellen und einfachen Ermittlung eines Mindestschraubendurchmessers wird die Grobdimensionierung der VDI 2230 genutzt. Damit lassen sich, unter der Vorgabe der max. Axialkraft und/oder Querkraft, die min. und max. Vorspannkraft sowie der Mindestschraubendurchmesser abschätzen. Bei der Dimensionierung nach der Querkraft wird zusätzlich der Reibfaktor in der Trennfuge berücksichtigt. Die Berechnung kann mit den drei Schraubenfestigkeitsklassen 8.8, 10.9 und 12.9 durchgeführt werden. Für die Krafteinwirkung bzw. Krafteinleitung stehen folgende Auswahlmöglichkeiten zur Verfügung:

  • statische und zentrische Axialkraft
  • dynamische und zentrische Axialkraft
  • statische und exzentrische Axialkraft
  • dynamische und exzentrische Axialkraft

Als Anziehverfahren kann zwischen

  • einfacher Drehschrauber,
  • Drehmomentschlüssel / Präzisionsschrauber und
  • Anziehen über Winkelkontrolle

gewählt werden.

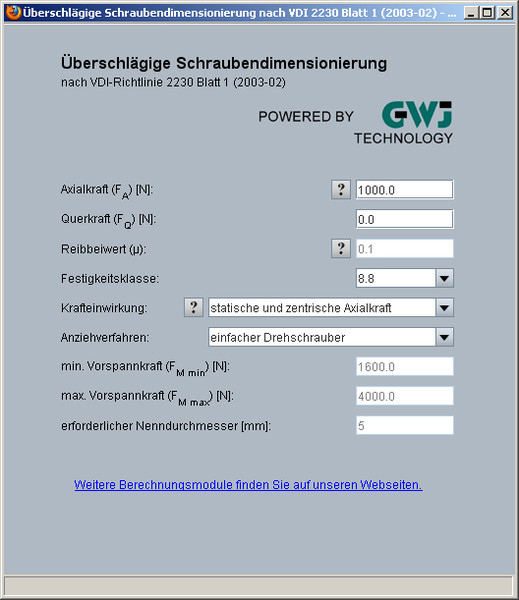

Überschlägige Schraubendimensionierung nach VDI 2230 Blatt 1 (2003-2)

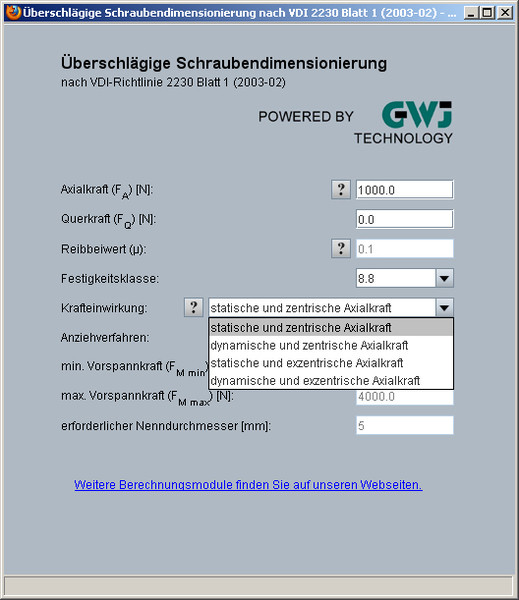

Auswahl der Krafteinwirkung

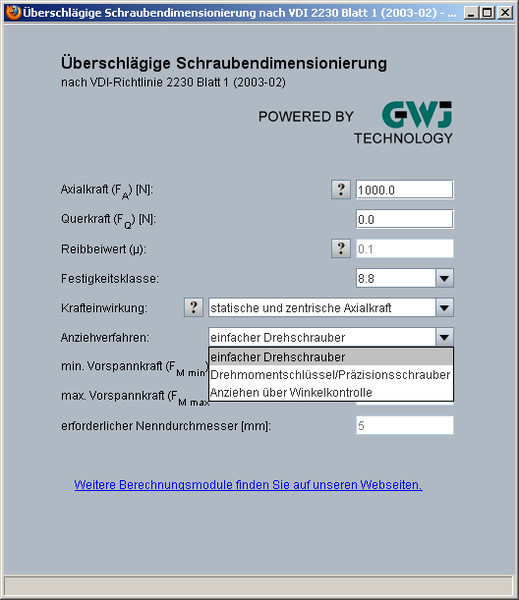

Auswahl des Anziehverfahrens
