Koła zębate stożkowe o zębach prostych i śrubowych (skośnych)

Właściwości

  • Geometria kół zębatych stożkowych o zębach prostych i śrubowych (skośnych) w/g nomy ISO 23509 i DIN 3971.
  • DIN - kształt stożka: tworzące stożka podziałowego, wierzchołka i stóp spotykają się w tym samym punkcie (Gleason).
  • Standardowy kształt stożka: tworzące stożka podziałowego i stóp spotykają się w jednym punkcie (Gleason / Konvoid).
  • Klingelnberg - kształt stożka: tworzące stożka podziałowego, wierzchołka i stóp są równoległe (stała wysokość zęba).
  • Zalecane wartości określające szerokość zęba.
  • Przekładnia stożkowa o kącie osi równym 90°.
  • Baza danych umożliwiająca wybór wyjściowego profilu narzędzia według norm:  ISO 53, DIN 867 i DIN 3972 lub możliwość indywidualnego definiowania.
  • Uwzględnienie w obliczeniach wysokości i kierunku przesunięcia zarysu.
  • Określenie obrotów z długością stożka, kontami i innymi wymiarami koła.
  • Propozycje wielkości luzu wierzchołkowego w/g Klingelnberga lub Nimanna jak również możliwość indywidualnego definiowania.
  • Możliwość wyznaczenia wysokości, grubości zęba.
  • Określenie tolerancji według normy DIN 3965 dla odchyleń od niektórych wyznaczników; Odchylenia kąta pochylenia oraz punktu przecięcia osi, jakości uzębienia powiązane z nim tolerancje lub dopuszczalne odchylenia według  ISO 17485.
  • Obliczanie nośności w oparciu o normę ISO 10300 metodę B1 z integrowanym bankiem środków smarnych i materiałów.
  • Operacje można powtarzać, zamieniać lub cofać.
  • Obliczanie wytrzymałości na przestrzeni danego czasu (trwałość eksploatacyjna).
  • Szczegółowy raport z obliczeń w formacie HTML lub PDF.

Opis

Moduł ten pozwala na łatwe i szybkie obliczanie geometrii stożkowych kół zębatych
o zębach prostych i śrubowych (skośnych) według norm ISO 23509 i DIN 3971. Użytkownicy mają również możliwość wyboru różnych kształtów stożków jak: kształt stożka - DIN gdzie tworzące stożka podziałowego, wierzchołka i stóp spotykają się
w tym samym punkcie (koła zębate stożkowe o zębach prostych - Gleason), standardowy kształt stożka: tworzące stożka podziałowego i stóp spotykają się jednym punkcie (Gleason / Konvoid), kształt stożka - Klingelnberg: tworzące stożka podziałowego, wierzchołka i stóp są równoległe (stała wysokość zęba).

Podczas projektowania użytkownik ma do dyspozycji domyślne wartości określające szerokość zęba. Istnieje także opcja, umożliwiające wybór standardowego profilu narzędzia według norm ISO 53, DIN 867 i DIN 3972, ponadto program pozwala również na jego manualne zdefiniowanie.

W obliczeniach uwzględniane jest również przesunięcie zarysu, a także zmiana grubości zęba. Kontrola podcięcia z propozycją minimalnego przesunięcia zarysu umożliwiającego uniknięcie podcięcia, propozycje modyfikacji głowy zęba lub możliwość indywidualnego definiowania.

Program podaje propozycje wartości, określających luz międzyzębny według Klingelnberga lub Nimana, jak również umożliwia ich manualne definiowanie.
Możliwe jest określenie tolerancji według normy DIN 3965 dla odchyleń od niektórych wyznaczników; Odchylenia kąta pochylenia oraz punktu przecięcia osi, jakości uzębienia powiązane z nim tolerancje lub dopuszczalne odchylenia według ISO 17485. Ponadto określana jest wysokości, grubości zęba.

Obok obliczeń geometrii istnieje możliwość obliczania nośności w oparciu o normę ISO 10300 metodę B1, określenie zabezpieczeń (granic wytrzymałości) na przestrzeni danego czasu czyli tzw. trwałości eksploatacyjnej. Podczas obliczeń określone zostają parametry pozwalające na uniknięcie uszkodzeń zębów jak: zmęczenie powierzchniowe, załamanie zmęczeniowe, zatarcie. Odpowiednie obliczenia geometryczne, dobór odpowiednich materiałów jak również środków smarnych pozwalają na ich eliminację oraz uzyskanie optymalnych warunków wytrzymałościowych już w procesach projektowych.

Podobnie jak w innych modułach dostępna jest funkcja (Redo/Undo), pozwalająca na powracanie do poprzednich etapów obliczeń i w razie potrzeby na ich odpowiednie korygowanie. Użytkownicy mają również możliwość wygenerowania szczegółowego protokołu z dokonanych obliczeń w formacie HTML lub PDF.

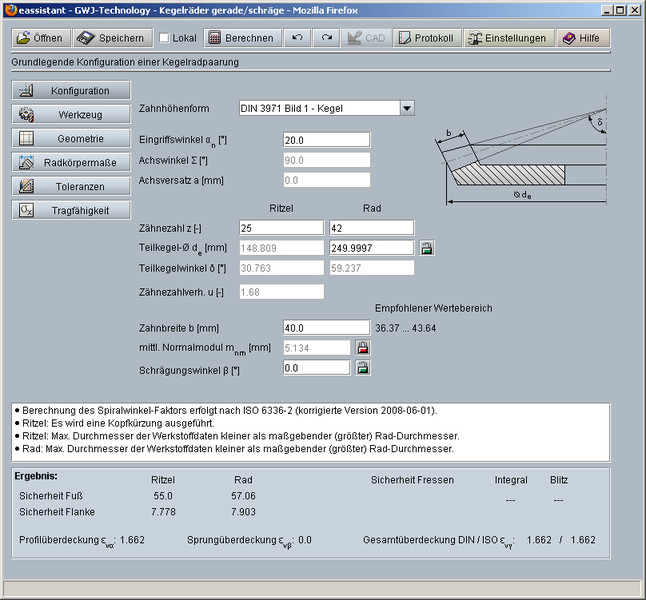

Konfiguracja podstawowa

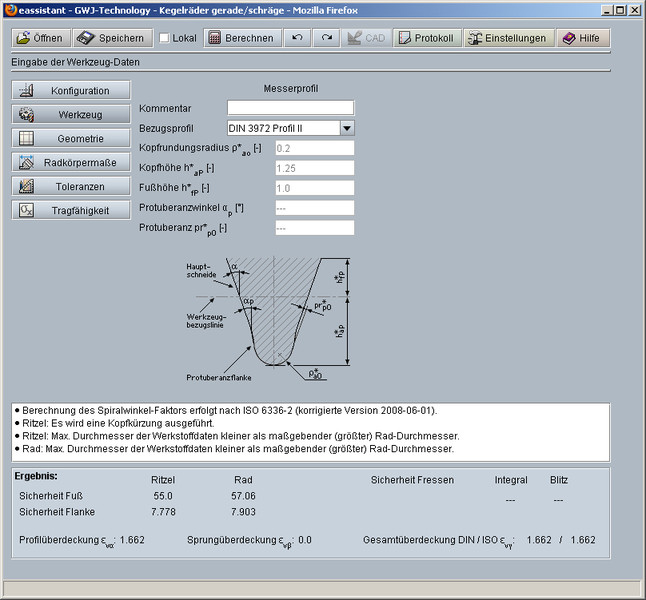

Wprwadzanie danych narzędzia

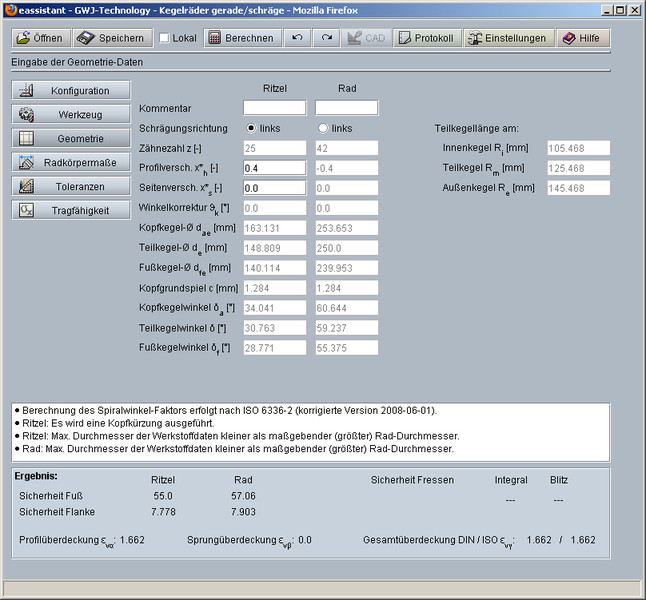

Wprowadzanie danych geometrycznych

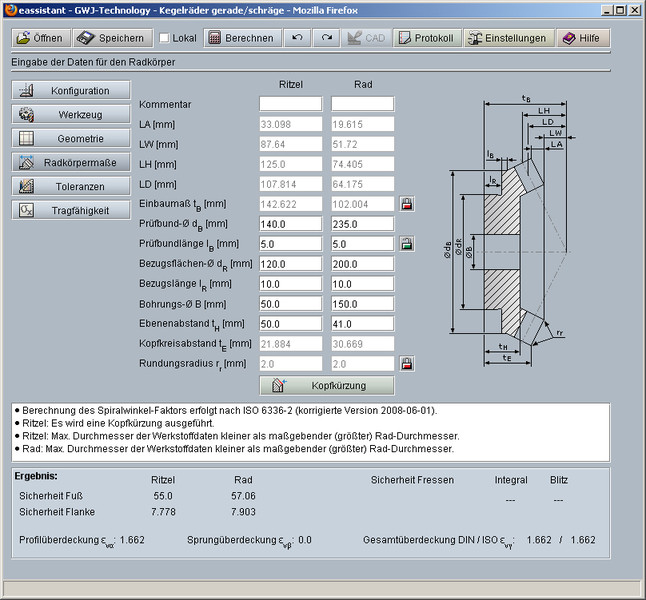

Wprowadzenie danych koła

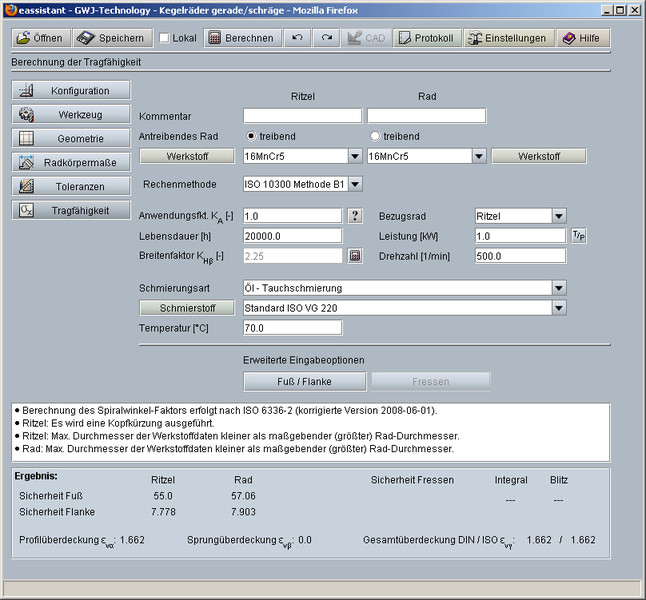

Obliczenia nośności zgodnie z normą ISO 10300 metodą B1
Protokół z obliczeń
